Injeção - Ignição M2.10.3 - Descrição geral
O sistema de controle
eletrônico supervisiona e regula todos os parâmetros do motor,
otimizando rendimentos e consumos através de uma resposta em tempo real
nas diversas condições
de funcionamento.
Trata-se da versão M 2.10.3 do aprovado e confiável sistema BOSCH MOTRONIC.
Com relação às versões

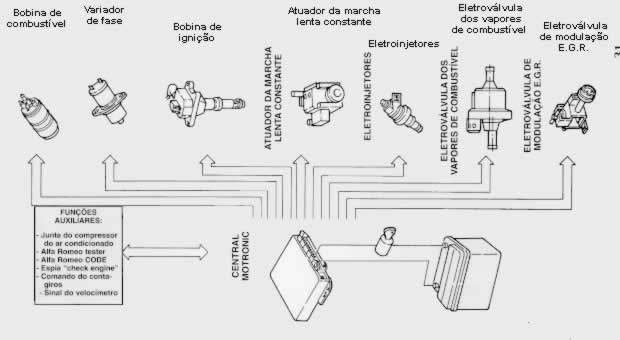

anteriores, este novo sistema M.2.10.3 adota uma central - a
55 pinos - de mais moderna concepção e produção tecnológica, dotada de várias
possibilidades
de introdução de funções auxiliares.

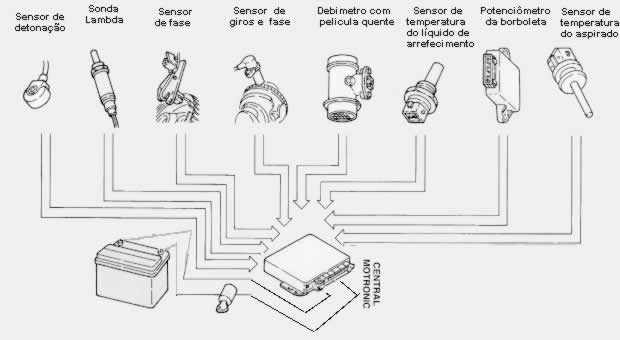

Graças à utilização
de novos sensores e atualizações nos programas de controle, o sistema
permite obter sensíveis melhorias, com relação aos consumos, emissões, e
dirigibilidade do
veículo.
Outra característica
deste sistema é a autoadaptação, ou seja, a capacidade de conhecer
as mudanças que ocorrem no motor e compensá-las, conforme as funções que
corrigem principalmente:
- o teor da mistura;
- os parâmetros de carburação em função do comando da eletroválvula evaporativa
- o plano adaptativo para o controle da marcha lenta

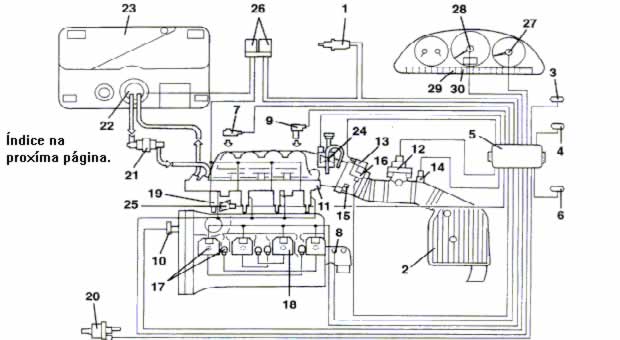

COMPONENTES DO SISTEMA DE INJEÇÃO
Índice referente à
figura da página anterior
1 - Sonda Lambda
2 - Filtro de ar
3 - Conector de ligação do ar condicionado
4 - Tomada para diagnósticos (Alfa Romeo Tester)
5 - Central de injeção - ignição
6 - Conector de ligação da central Alfa Romeo CODE
7 - Sensor de detonação
8 - Sensor de temperatura do líquido de arrefecimento (NTC)
9 - Sensor de giros e fase
10 - Sensor de fase
11 - Regulador de pressão do combustível
12 - Medidor de vazão de ar
13 - Potenciômetro da borboleta
14 - Sensor de temperatura do ar aspirado (NTC)
15 - Corpo com borboleta
16 - Atuador da marcha lenta constante
17 - Velas de ignição
18 - Bobinas de ignição
19 - Eletroinjetores
20 - Eletroválvula dos vapores de combustível
21 - Filtro de combustível
22 - Eletrobomba de combustível
23 - Reservatório de combustível
24 - Eletroválvula de modulação E.G.R.
25 - Variador de fase
26 - Grupo de relés
27 - Contagiros
28 - Velocímetro
29 - Luz espia "check engine"
30 - Luz espia Alfa Romeo CODE
