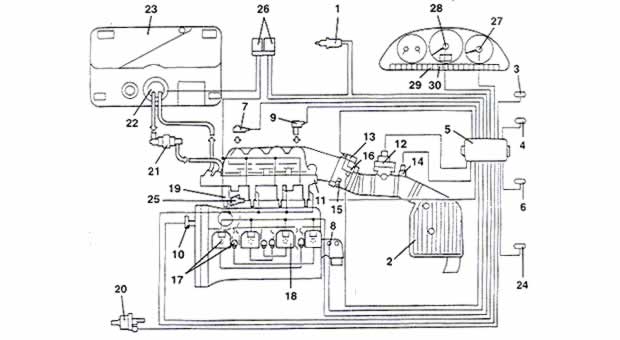

Componentes do sistema de Injeção - Ignição Motronic M2.10.4

---

1. Sonda Lambda
2. Filtro de ar
3. Conector de ligação da climatização
4. Tomada para diagnósticos (Alfa Romeo Tester)
5. Central de injeção-ignição
6. Conector de ligação com a central Alfa Romeo CODE
7. Sensor de detonação
8. Sensor de temperatura do líquido de arrefecimento (NTC
9. Sensor de giros e fase
10. Sensor de fase
11. Regulador de pressão do combustível
12. Medidor de vazão de ar (debímetro)
13. Potenciômetro da borboleta
14. Sensor de temperatura do ar aspirado (NTC)
15. Corpo com borboleta
16. Atuador da marcha lenta constante
17. Velas de ignição
18. Bobinas de ignição
19. Eletroinjetores
20. Eletroválvula dos vapores de combustível
21. Filtro de combustível
22. Eletrobomba de combustível
23. Reservatório de combustível
24. Conector de ligação da instalação de arrefecimento do motor
25. Variador de fase
26. Grupo de relés
27. Contagiros
28. Velocímetro
29. Luz espia "check engine"
30. Luz espia do Alfa Romeo CODE

---
