Caixa de fusíveis

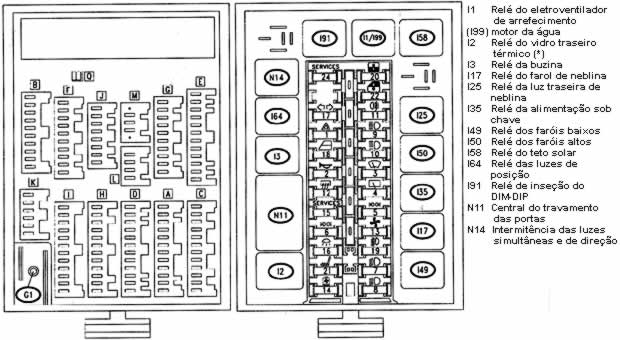

Caixa de fusíveis G1 - Relação dos fusíveis com relação dos circuitos
Fusível Fusível
Serviços protegidos Número Amperagem

Luzes de emergência, antifurto
1 10A

Buzina, luzes de parada, rádio, acendedor de cigarros
2 25A

Limpador do pára-brisa
3 20A

Limpador do vidro traseiro, eletroventilador do radiador (T. SPARK), bancos aquecidos
4 25A

Ilum. do quadro, ilum. dos com.,luzes de pos. tras. esq., placa dir., posiç. diant. dir., espia luzes de posiç.
5 10A

Luzes de posiç. tras. dir., placa, esq., posiç. diant. esq., corretor dos faróis
6 10A

Farol baixo direito
7 10A

Farol baixo esquerdo
8 10A

Farol alto direito
9 15A

Farol alto esquerdo, espia do farol alto
10 15A

Luzes tras. de neblina, espia
11 7,5A

Vidro tras. térmico, espia do vidro traseiro térmico, desembaçador dos espelhos
12 30A

Aquecedor, ventilador
13 20A

Eletroventilador do motor (Boxer)
14 30A

Quadro de instrumentos, eletrobomba do lavador do pára-brisa-lavador dos faróis,luzes de marcha-à- ré, air bag, regulagem dos retrovisores, relógio, check panel, ALFA ROMEO CODE, E.G.R
15 15A

Relógio, luzes internas, quadro de instrumentos, controle remoto do travamento das portas
16 10A

Luzes de direção, levantadores dos vidros dianteiros, comando do compressor, temporizador do eletroventilador do motor, comando da abertura do porta-malas
17 7,5A

Travamento das portas
18 20A

Faróis de neblina, espia dos faróis de neblina
19 20A

Teto solar elétrico
20 30A

Bancos aquecidos
21 30A

Levant. do vidro diant. esquerdo
22 25A

Dim - Dip
24 7,5A

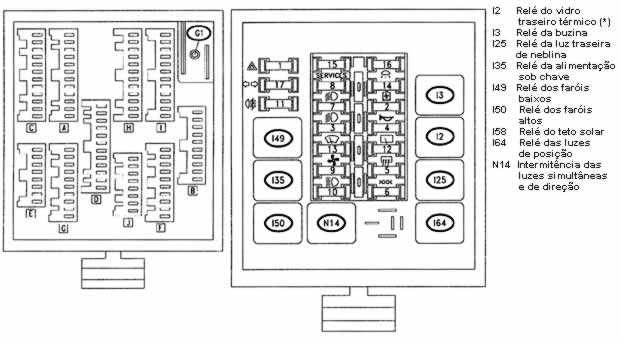

Caixa de fusíveis B - Relação dos fusíveis com relação dos circuitos

Fusível Fusível
Serviço protegido Número Amperagem


Luzes de emergência
1 10A

Buzina, luzes de parada, rádio, acendedor de cigarros
2 20A

Limpador do pára-brisa
3 20A

Limpador do vidro traseiro
4 20A

Ilum. do quadro, ilum. dos com., luzes de pos. tras. esq., placa dir., posiç. diant. dir., espia luzes de posiç.
5 10A

Luzes de posiç. tras. dir., placa esq., posiç. diant. esq.
6 10A

Farol baixo direito
7 10A

Farol baixo esquerdo
8 10A

Farol alto direito
9 15A

Farol alto esquerdo, espia do farol alto
10 15A

Luzes tras. de neblina, espia
11 7,5A

Vidro tras. térmico, espia do vidro traseiro térmico
12 30A

Aquecedor, ventilador
13 20A

Eletroventilador do motor
14 30A

Quadro de instrumentos, eletrobomba do lavador do pára-brisa-lavador dos faróis,luzes de marcha-à- ré, air bag, relógio, eletroventilador do motor, ALFA ROMEO CODE
15 10A

Relógio, luzes internas, quadro de instrumentos, travamento das portas
16 10A

Luzes de direção, comando do compressor, temporizador do eletroventilador do motor, comando do teto solar
17 7,5A

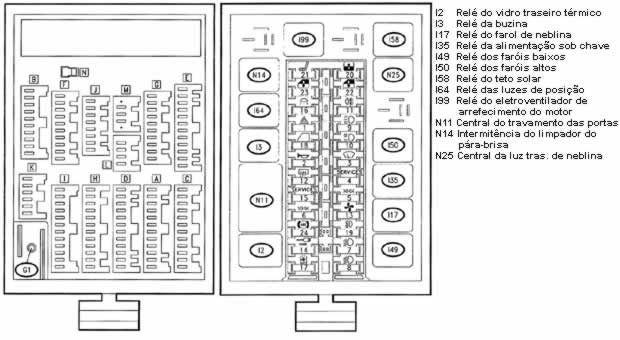

Caixa de fusíveis C - Relação dos fusíveis com relação dos circuitos

Fusível Fusível
Serviço protegido Número Amperagem

Luzes de emergência
1 10A

Buzina
2 20A

Limpador do pára-brisa , bancos aquecidos
3 20A

Acendedor de cigarros
4 25A

Luzes de posição tras. esquerda, placa direita, posição diant. direita
5 10A

Luzes de posiç. tras. dir., placa esq., posiç. diant. esq., espia das luzes de posição, iluminação do quadro, Iluminação dos comandos
6 10A

Farol baixo direito, corretor de regul. dos faróis
7 10A

Farol baixo esquerdo
8 10A

Farol alto direito
9 15A

Farol alto esquerdo, espia do farol alto
10 15A

Luzes tras. de neblina, espia luz tras. de neblina
11 7,5A

Vidro tras. térmico, espia do vidro traseiro térmico, desembaçador dos espelhos
12 25A

Aquecedor, ventilador
13 20A

Eletroventilador do motor central CODE, central I.E.
14 7,5A

Alimentação das alavancas da direção, Quadro de instrumentos, check, abertura do porta-malas, levant. dos vidros diant., regulagem dos retrovisores, air bag, recirculação do ar, comando do compressor, ABS
15 15A

Relógio, luzes internas, quadro de instrumentos, controle remoto do travamento das portas, rádio
16 20A

Relé do travamento das portas e alarme
17 7,5A

Travamento das portas
18 20A

Faróis de neblina, espia dos faróis de neblina
19 20A

Teto solar elétrico
20 20A

Bancos aquecidos
21 30A

Levant. do vidro diant. esquerdo
22 25A

ABS
24 10A






FUSÍVEIS E RELÉS NO SUPORTE AUXILIAR
Uma série de fusíveis e relés está colocada em um suporte auxiliar (não retirável) localizado à esquerda da caixa de fusíveis principal; ao lado desta está também colocada a central do levantador dos vidros N38 e, para as versões com caixa de fusíveis "B", também a central de travamento das portas N11. Os fusíveis e os relés são reconhecíveis conforme a cor da base (porta-fusível ou porta-relé) que os liga ao chicote, de acordo com tabela da próxima página:

(*) Somente para versões com caixa de fusíveis B
(**) Somente para alguns mercados
(***) A partir do M.Y. 97
(#) Somente para veículos sem ALFA ROMEO CODE, mas com antifurto
(##) Para versões T.SPARK (M2.10.3); para versões TD e Boxer a partir do chassi N°
(###) Somente para versão TD a partir do chassi N°

N.B. Além da cor da base, é bom verificar a exata colocação de um relé ou de um fusível através da cor dos fios que a ele convergem (ver o relativo esquema elétrico apresentado a seguir).



Componente Sigla Cor da base

Relé dos levantadores dos vidros dianteiros I12 Preta
(Amarela*) Relé de abertura do porta-malas I52 Amarela Intermitência das luzes simultâneas e de direção N13 Cinza Temporizador do lavador dos faróis N12 Preta Relé de consenso da partida
(*) I10 Amarela Relé do eletroventilador de arref. do motor
(*) I1/I99 Amarela Relé da 2a vel. do eletrov. de arref. do motor
(**) I100 Amarela Relé do teto solar
(*) I58 Branca Relé do eletroventilador da climatização
(*) I78 Amarela Relé dos faróis de neblina
(*) I17 Cinza Relé do desembaçamento dos retrovisores I45 Branca Fusível do lavador dos faróis (20A) G312 Amarela Fusível do ABS (10A) G125a Vermelha Fusível do levantador dos vidros (30-25A) G310 Verde Fusível do levantador do vidro direito (25A)
(*) G310 Branca Fusível do levantador do vidro esquerdo (25A)
(*) G311 Branca Fusível do teto solar (20A)
(*) G261 Amarela Fusível do eletrov. da climatização (30A)
(*) G255 Verde Fusível dos faróis de neblina (20A)
(*) G382 Amarela Fusível do desembaçamento dos retrovisores (7,5A) G394 Marrom Relé do consenso dos faróis de neblina (*)
(**) I65 Cinza
(*) Verde
(**) Relé de exclusão do daylight
(**) I67 Verde Relé do comando da junta eletromagnética
(**) Q22 Cinza Relé auxiliar da climatização
(**) Q32 Cinza Retardador do eletroventilador do condicion.
(***) Q42 Branca Fusível volante da instalação de condicion.
(**) Q65 Vermelha Dispositivo elétrico da luz tras. de neblina
(***) N25 Cinza Fusível volante do ALFA ROMEO CODE (10A) G389 Preta


Uma série de fusíveis e relés está colocada em um suporte auxiliar (não retirável) localizado à esquerda da caixa de fusíveis principal; ao lado desta está também colocada a central do levantador dos vidros N38.

Os fusíveis e os relés são reconhecíveis conforme a cor da base (porta-fusível ou porta-relé) que os liga ao chicote, de acordo com a seguinte tabela :

N.B.
Além da cor da base, é bom verificar a exata colocação de um relé ou de um fusível através da cor dos fios que a ele convergem (ver o relativo esquema elétrico apresentado a seguir).



COMPONENTE SIGLA COR DA BASE

Relé do levantador dos vidros dianteiros I2 Preta
_____________________________________________________________________
Relé da abertura do porta-malas I52 Amarela
_____________________________________________________________________
Intermitência das luzes simultâneas e de direção N13 Cinza
_____________________________________________________________________
Temporizador do lavador dos faróis N12 Preta
_____________________________________________________________________
Relé do eletroventilador de arref. do motor I1 Preta
_____________________________________________________________________
Relé da 2a velocid. do eletrov. de arrefec. do motor I100 Preta
_____________________________________________________________________
Relé do desembaçamento dos retrovisores I45 Branca
_____________________________________________________________________
Relé do comando da junta eletromag. do compressor Q22 Cinza
_____________________________________________________________________
Fusível do lavador dos faróis (20A) G312 Amarela
_____________________________________________________________________
Fusível do levantador dos vidros (30A) G310 Verde
_____________________________________________________________________
Fusível do desembaçamento dos retrovisores (7,5A) G394 Marrom
_____________________________________________________________________
Fusível da instalação de condicionamento (10A) Q65 Vermelha
_____________________________________________________________________
Fusível do antifurto (20A) G258 Amarela
_____________________________________________________________________
Fusível do Air Bag e quadro (10A) G395 Vermelha
_____________________________________________________________________
TABELA DE PROCURA DE DEFEITOS

Avaria Componente a ser verificado
________________________________________________________________________________
Todas as luzes de posição I64, B68

Dianteira direita F5, E23

Dianteira esquerda F6, E24

Traseira direita F6, E19

Traseira esquerda F5, E20

Placa direita F5, E17b

Placa esquerda F6, E17a

Espia das luzes de posição F5, C10(*)


(*) O quadro de instrumentos C10 não é revisável. Portanto, no caso de avaria, não é possível a substituição de cada lâmpada isoladamente, e deve ser montado um novo quadro completo.
