Caixa de fusíveis - Alimentação

PINO CIRCUITOS
- Alimentação dos bornes

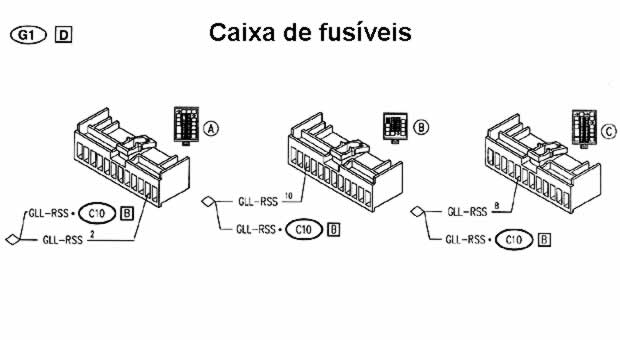

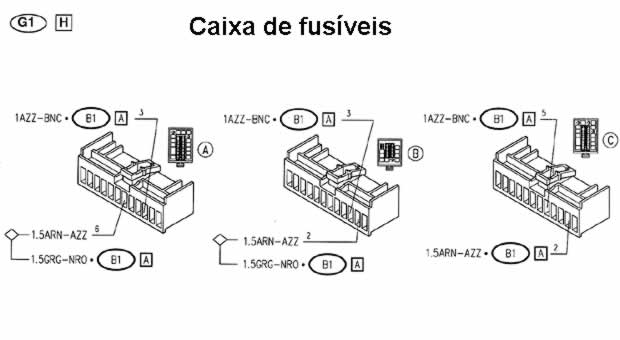

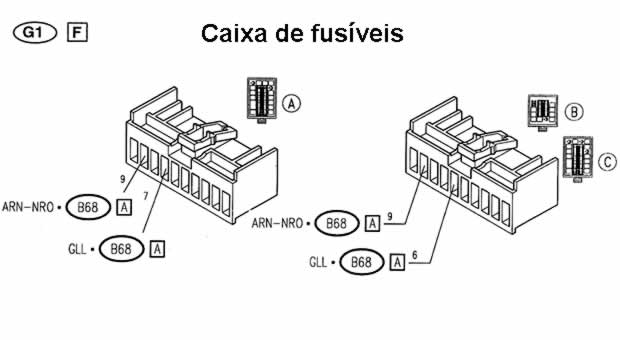

Caixa de fusíveis

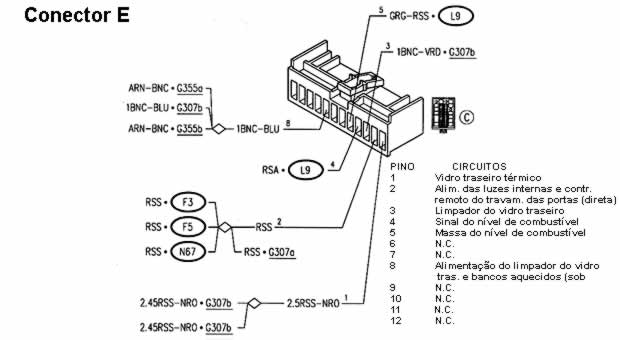

Conector E

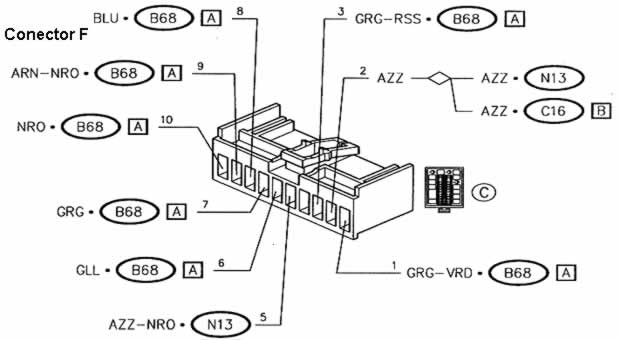

Conector F

Conector G

Conector H

Conector I

Conector J

CONECTOR K

PINO CIRCUITOS
1 Indicador de direção esq.
2 Indicador de direção dir.
3 Luz de pos. esq.
4 Luz tras. de neblina
5 Luz de pos. dir.
6 Luzes de parada

CONECTOR L

PINO CIRCUITOS
1 Alimentação dos bancos aquecidos (direta)
2 Comando dos faróis baixos atenuados (somente para alguns mercados)
3 Comando do destravamento das portas,
4 Comando do travamento das portas,

CONECTOR M

PINO CIRCUITOS
1 N.C.
2 Comando do destravamento das portas por controle remoto
3 Comando do travamento das portas por controle remoto
4 N.C.

CONECTOR Q

PINO CIRCUITOS
- Alimentação dos levantadores dos vidros, central ALFA ROMEO CODE, desembaçamento dos espelhos retrovisores

PINO CIRCUITOS
- Alimentação dos levantadores dos vidros, central ALFA ROMEO CODE, desembaçamento dos espelhos retrovisores

A)
PINO CIRCUITOS
1 Alimentação dos bancos aquecidos (direta)
2 Comando do destravamento das portas
3 Comando do travamento das portas
4 Alimentação do acendedor de cigarros
5 Aliment. das luzes de direção/levant. dos vidros/abertura do porta-malas/condicionador (sob chave)
6 Alimentação do rádio (direta)
7 Alimentação do rádio (direta)
8 Desembaçamento dos retrovisores
9 Comando do travam. das portas
10 Comando do travam. das portas
11 Comando do travam. das portas
12 Comando do travam. das portas

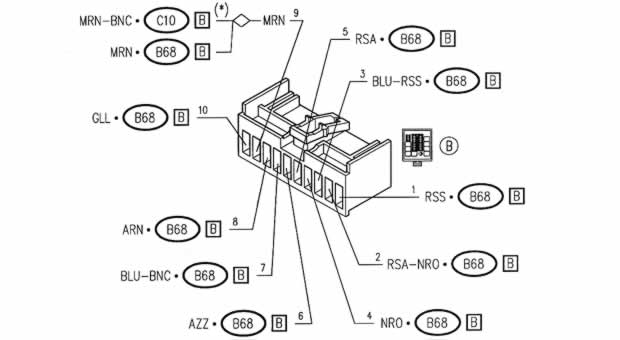

B)
PINO CIRCUITOS
1 Comando da buzina
2 Comando do lavador do vidro traseiro
3 N.C.
4 Massa das alavancas da direção direita
5 Comando do lavador do pára-brisa
6 Comando da intermitência do limpador
7 Comando do limpador do vidro traseiro
8 Alimentação do lavador do pára-brisa
9 Comando do vidro traseiro térmicoI
10 luminação das alavancas da direção direita

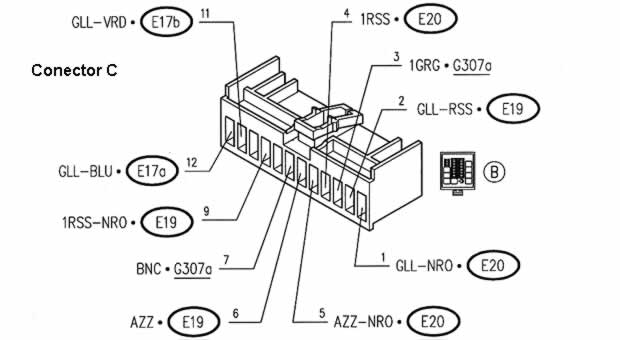

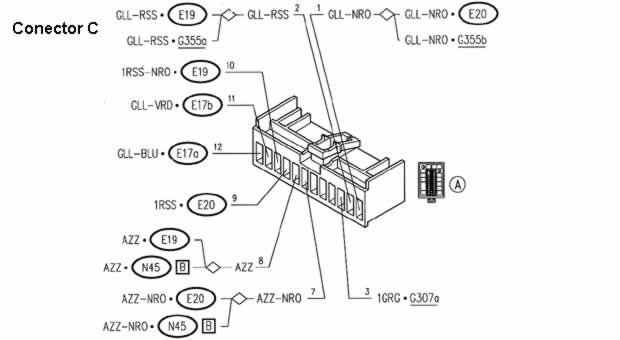

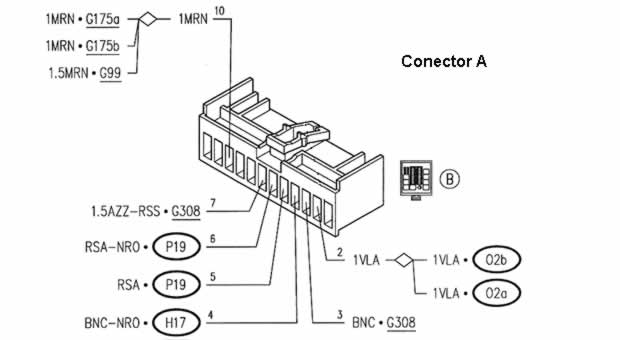

A) Conector C
PINO CIRCUITOS
1 Luzes de posição tras. esquerda
2 Luzes de posição tras. direita
3 Luzes tras. de neblina
4 Luzes de direção tras. dir.
5 Luzes de direção tras. esq.N.C.N.C.
6 Luzes de marcha-à-ré
7 Luz de parada esq.
8 Luz de parada dir.
9 Luz de placa dir.
10 Luz de placa esq.

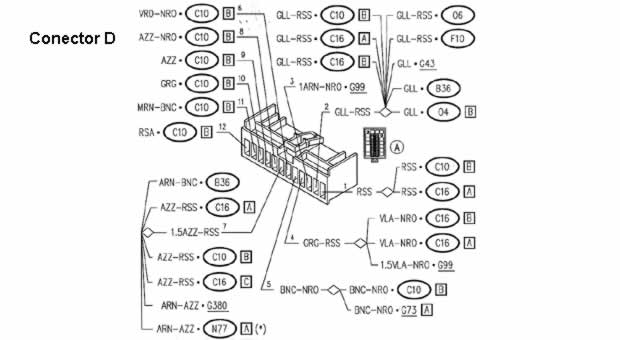

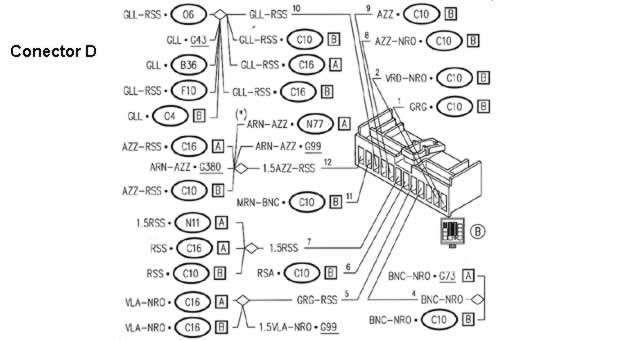

B) Conector D
PINO CIRCUITOS
1 Alimentação do air bag
2 Luz espia do freio de mão/líauido dos freios
3 Luz espia de direç. direita
4 Alimentação do quadro, check (direta)
5 Luz espia das luz. tras. de neblina
6 N.C.
7 Luz espia dos faróis altos
8 Ilum. dos comandos, indicadores, etc., espia das luzes de posição
9 Indicador do nível de combustível
10 Espia da luz de direç. esq.
11 Alimentação do check, regul. dos retrovisores
12 Massa

A) Conector G
PINO CIRCUITOS
1 Luzes de direção diant. dir. e lateral
2 Luzes d direção diant. esq. e lateral
3 Lavador do pára-brisa
4 Lavador do vidro traseiro
5 Aliment. da luz de marcha-à-ré,
6 Aliment. do eletrovent. do motor/aliment. da central I.E. (sob chave) contr. do desligamento do compressor
7 Comando da luz de marcha-à-ré
8 Comando do lavador dos faróis
9 Aliment. sob chave dos relés
10 Comando do eletroventilador do motor

B) Conector H
PINO CIRCUITOS
1 N.C.
2 Aliment. sob chave
3 Aliment. da central dos levantadores dos vidros (direta)
4 Aliment. do eletrovent. da climatização
5 Aliment. sob chave (estacionemento)
6 Aliment. sob chave (excluindo partida)
7 Luz espia do farol de neblina
8 Comando do farol de neblina
9 Aliment. da central do ABS (sob chave)
10 Aliment. das luzes de parada
11 Comando das luzes de parada
12 Comando das luzes de parada

Conector J

PINO CIRCUITOS
1 Consenso farol de neblina
2 Consenso luz tras. de neblina
3 Comando farol baixo
4 Consenso farol baixo
5 Comando das luzes de posição
6 Consenso das luzes de posição
7 N.C.
8 Massa

CONECTOR L

PINO CIRCUITOS
1 N.C.
2 N.C.
3 Alimentação das luzes de emergência
4 Alimentação do teto solar

CONECTOR M

PINO CIRCUITOS
1 Aliment. das luzes de emergência/alarme
2 Aliment. da central do alarme e receptor do
controle remoto
3 N.C.
4 N.C.

CONECTOR N (MASSA)

PINO CIRCUITOS
- Massa da caixa de fusíveis

Luzes de posicionamento - Componentes e conectores

Alavancas da direção
B68 A

Quadro de instrumentos
C10 B

Lâmpada da luz de placa esquerda
E17a

Lâmpada da luz de placa direita
E17b

Lâmpada traseira direita E19

Lâmpada traseira esquerda E20
