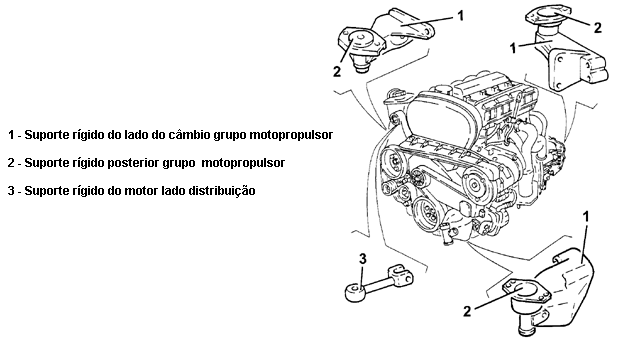

Suporte rígido motopropulsor lado câmbio

- Posicionar o veículo no elevador.
- Levantar o veículo.
- Remover uma roda dianteira.
- Remover a proteção antipoeira no vão motor no vão da roda dianteira - Op. 7055B.
- Remover a proteção/reparo sob o motor - Op. 7055B.
- Posicionar um macaco hidráulico sob o motor.
- Soltar o parafuso (1a) e os parafusos (1b) e remover o suporte rígido lado câmbio do grupo motopropulsor (1c).

RECOLOCAÇÃO
- Montar o suporte rígido lado câmbio do grupo motopropulsor e fixá-lo ao câmbio com os respectivos parafusos e com torque prescrito.
- Apertar com torque prescrito o parafuso de fixação do suporte rígido lado câmbio do grupo motopropulsor ao respectivo coxim elástico.
- Remover o macaco hidráulico de debaixo do motor.
- Recolocar a proteção/reparo sob o motor. Op. 7055B
- Recolocar a proteção anti-poeira do vão motor no vão da roda dianteira. Op. 7055B.
- Recolocar a roda dianteira.
- Remover o veículo do elevador.

Suporte rígido traseiro do motopropulsor

REMOÇÃO
- Posicionar o veículo no elevador.
- Retirar o suporte rígido da tubulação descarga - Op. 1076A.
- Retirar a tubulação de descarga de engate com o motor/coletor - Op. 1076B.
- Posicionar um macaco hidráulico sob o motor.
- Retirar a porca (1a) e os parafusos (1b) e remover o tirante (1c).

- Retirar os parafusos (1a) e remover o suporte rígido traseiro do grupo motopropulsor (1b).

RECOLOCAÇÃO
- Montar o suporte rígido traseiro do grupo motopropulsor e fixá-lo ao câmbio com os respectivos parafusos e com torque prescrito.
- Apertar com torque prescrito o parafuso de fixação do suporte rígido traseiro do grupo motopropulsor ao coxim elástico.
- Montar o tirante e fixá-lo com o respectivo parafuso e à respectiva porca com torque prescrito.
- Remover o macaco hidráulico sob o motor.
- Recolocar a tubulação de descarga de engate ao motor/coletor Op. 1076B
- Recolocar o suporte rígido da tubulação de descarga - Op. 1076A.
- Recolocar a proteção/reparo sob o motor - Op. 7055B.
- Remover o veículo do elevador.}

Suporte rígido lado distrib. do motopropulsor
REMOÇÃO
- Posicionar o veículo no elevador.
- Levantar o veículo.
- Remover a roda dianteira direita.
- Remover proteção/reparo sob o motor.
- Remover a proteção anti poeira do vão motor no vão da roda dianteira direita.

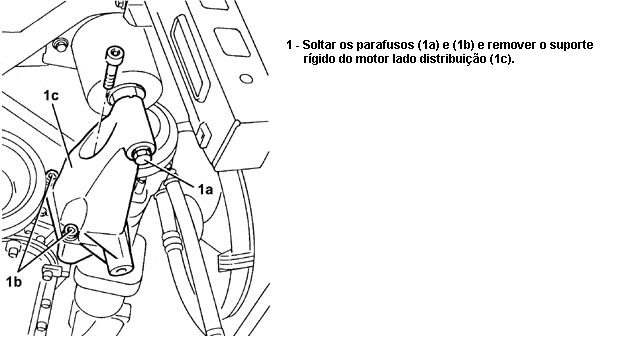

- Posicionar um macaco hidráulico sob o motor.

- Montar o suporte rígido lado distribuição e fixa-lo ao motor com relativo parafuso no trorque prescrito.
- Remover o macaco hidráulico.
- Recolocar a proteção anti-poeira do vão do motor no vão da roda dianteira.
- Recolocar a proteção/reparo sobre o motor.
- Recolocar a roda dianteira direita.
- Abaixar o veículo.
- Retirar o veículo de elevador.
