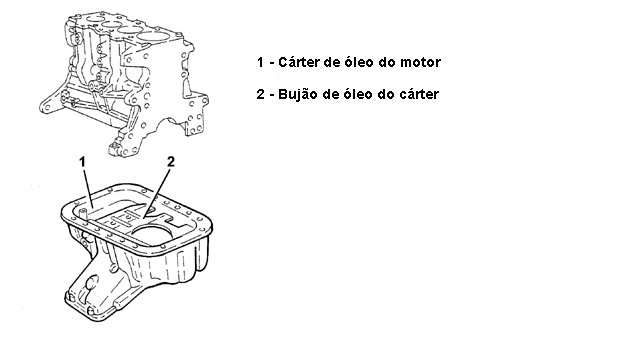

Cárter de óleo do motor

REMOÇÃO
- Posicionar o veículo no elevador.
- Remover a proteção/reparo sob o motor - Op. 7055B.
- Remover tubulação descarga de engate no motor/coletor - Op. 1076B.
- Remover suporte rígido traseiro do grupo motopropulsor - Op. 1008 A.
- Remover a correia dentada única de comando dos órgãos do motor - Op. 1092G.

- Remover a polia do eixo motor - Op. 1092A.
- Remover tampa de proteção do comando da distribuição - Op. 1032D.
- Soltar os parafusos de fixação do cárter ao suporte do eixo intermediário.

- Soltar o tampão de descarga e descarregar o óleo motor.

NOTA: Recuperar o óleo motor em um recipiente adequado.

- Soltar os parafusos dianteiros e traseiros (1a) do cárter com a chave (1 b).
- Soltar os parafusos laterais (2a) do cárter com a chave (2b).
- Remover o cárter.

NOTA: Para soltar o cárter, dar ligeiros golpes com um martelo de resina, em seguida, fazer uma alavanca com uma chave de fenda na saliência apropriada, nas laterais do cárter.

RECOLOCAÇÃO

- Aplicar o vedante em todo o perímetro do cárter.
- Montar o cárter e apertar os parafusos laterais com torque especificado com a chave.
- Apertar os parafusos dianteiros e traseiros do cárter com torque especificado com a chave.
- Apertar com torque especificado o bujão de descarga do óleo.
- Apertar o parafuso de ligação do cárter ao suporte do eixo intermediário.
- Recolocar a tampa/s de proteção do comando da distribuição - Op. 1032D.
- Recolocar o tensor fixo da correia única dos órgãos do motor - Op. 1092G.
- Recolocar polia do eixo motor - Op. 1092A.
- Recolocar a correia única de comando dos órgãos do motor - Op. 1092G.
- Recolocar suporte rígido traseiro do grupo motopropulsor - Op. 1008A.
- Recolocar a tubulação de descarga, ligação ao motor/coletor - Op. 1076B.
- Recolocar a proteção/reparo sob o motor - Op. 7055B.
- Completar o circuito de lubrificação motor com o óleo especificado.
- Remover o veículo do elevador.
