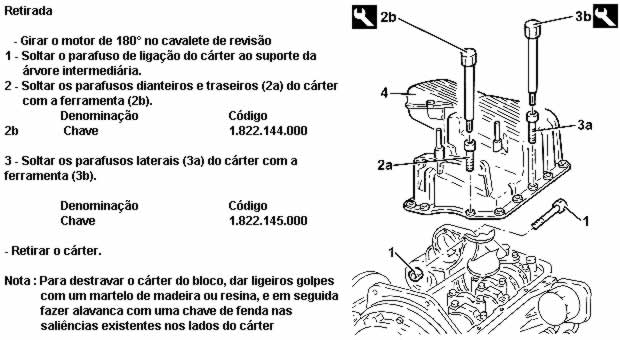

Árvore de manivelas - Verificações

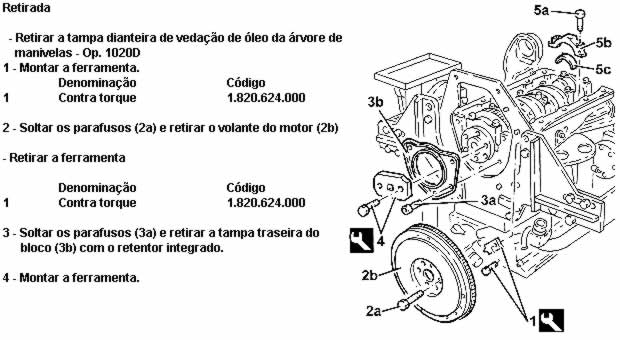

Denominação Código
4 Flange 1.820.618.000

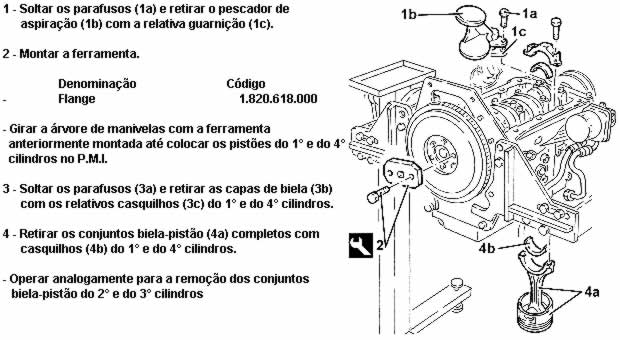

- Girar a árvore de manivelas com a ferramenta anteriormente montada até colocar os pistões do 1° e do 4° cilindros no P.M.I.

Nota : Para facilitar a rotação da árvore de manivelas, retirar uma vela de ignição de cada cilindro.

- Soltar os parafusos (5a) e retirar os as capas de biela (5b) com os relativos
casquilhos (5c) do 1° e do 4° cilindro.
- Operar analogamente para a remoção das capas de biela do 2° e 3° cilindros.


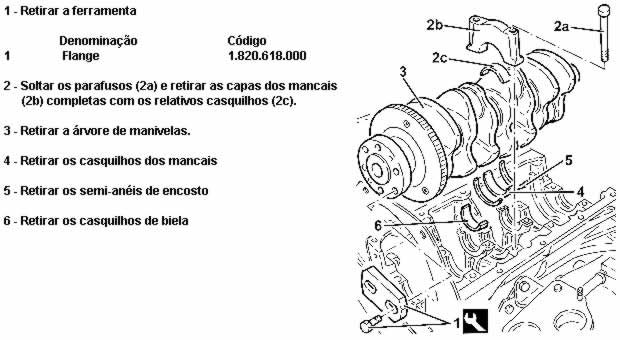

Recolocação

- Verificar visualmente as condições dos casquilhos dos mancais e de biela e, se necessário, substituí-los.
- Verificar se a espessura dos casquilhos do mancal fixo está dentro dos valores prescritos; em caso contrário, substituí-los.

Medida Valor
Espessura dos casquilhos Classe 1.836 dos munhões (mm) A 1.840
Classe 1.839
B 1.843
Classe 1.842
C 1.846

Verificar se a espessura dos casquilhos de biela está dentro dos valores prescritos; em caso contrário, substituí-los.

Medida Valor
Espessura (mm) Classe 1.527
A 1.531
Classe 1.530
B 1.534
Classe 1.533
C 1.537

- Montar os casquilhos de biela
- Montar os casquilhos dos munhões
- Montar a árvore de manivelas no bloco.
- Montar os semi-anéis de encosto do 3° mancal

Nota : as capas dos mancais possuem uma marca gravada de modo progressivo (de zero a quatro, a partir do lado dianteiro do motor) que definem sua posição de montagem.

Fixação Componente Ø Valor(daNm)
Parafuso CAPA DO MANCAL M12 9.6 - 11.9

- Montar a tampa traseira do bloco (1a) com o retentor integrado, utilizando a ferramenta (1b)

Medida Código
1b Introdutor 1.820.619.000

- Apertar no torque os parafusos da tampa traseira do bloco com o retentor integrado

Fixação Componente Ø Valor(daNm)
2 Parafuso TAMPA TRASEIRA DA ÁRVORE DE MANIVELAS M6 0.8 - 1.0

- Retirar a ferramenta

Medida Código
Introdutor 1.820.619.000

Denominação Código
Flange 1.820.618.000

- Girar a árvore de manivelas até colocar no P.M.I. o 1° e o 4° cilindro

- Montar as capas de biela (3a) completas com casquilhos de biela (3b) e fixá-los com os relativos parafusos (3c) no torque.

Bota : As capas de biela devem ser montadas de modo que o número estampado nos mesmos fique voltado para o mesmo lado do número estampado na cabeça da biela.

Fixação Componente Ø Valor(daNm)
2 Parafuso CAPAS DE BIELA M9 4.4 - 5.3

- Montar a ferramenta

Denominação Código
4 Contra torque 1.820.624.000

5 - Montar o volante do motor (5a) e fixá-lo com os relativos parafusos (5b) no torque

Este texto é referente a ilustração da próxima página.


Roda fônica do sensor de giros e fase

Retirada

- Soltar os parafusos (1a) e remover a roda fônica
(1b) do sensor de giros e fase da árvore de manivelas.

Recolocação

- Montar uma nova roda fônica do sensor de giros e fase da árvore de manivelas e fixá-la com os relativos parafusos.


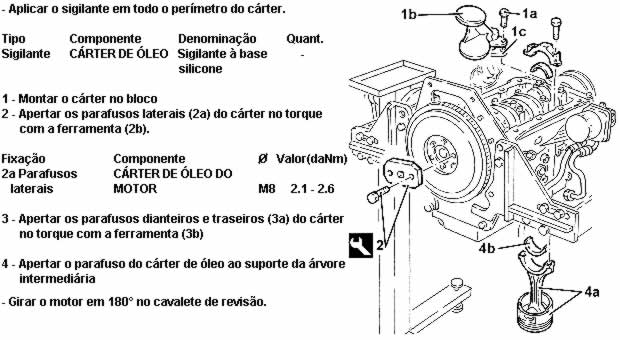

Árvore de manivelas
