Tubo de introdução de combustível
REMOÇÃO
- Posicionar o veículo
no elevador.
- Remover o apoia-braço
do banco traseiro - Op. 7050B.
- Remover o conjunto
bomba submersa completa de comando do indicador de nível - Op. 1040A.
- Retirar o combustível
do reservatório com um equipamento
confiável.
- Remover a coifa
do freio de mão.
- Levantar a alavanca do freio de mão (1 a), folgar a porca
de regulagem (1 b), e em seguida, abaixar a alavanca.
Soltar os cabos de
comando do freio de mão (1 a) do
suporte de engate (1 b) e das fixações no reservatório de
combustível (1 c).
Remover o silencioso de descarga traseiro - Op. 1076B.
- Remover a proteção
anti calor da tubulação de descarga.
1 - Posicionar um
macaco hidráulico por debaixo da
travessa da suspensão traseira.
2 - Soltar os parafusos
(2 a) e abaixar a travessa da
suspensão traseira o suficiente (2 b) com o macaco
hidráulico.
3 - Posicionar um
macaco hidráulico por debaixo do reservatório
de combustível.
4 - Soltar as porcas
(4 a) e remover as correias (4 b) do
suporte do reservatório de combustível.
1 - Soltar as porcas
(1 a) e os parafusos (1 b) e remover a
proteção (1 c) do tubo de introdução do combustível,
depois de Ter soltado das presilhas de fixação.
(B)
1 - Soltar o tubo
de introdução de combustível do
reservatório.
(C)
1 - Soltar a conexão
da tubulação antievaporação.
- Abaixar o macaco
hidráulico e remover o reservatório de combustível completo de válvula
plurifunções e respectivas
tubulações, extraindo-o para a parte da frente do veículo.
RECOLOCAÇÃO
- Repor em sua sede, o reservatório de combustível completo de válvula plurifunções
e respectivas
tubulações.
NOTA: Prestar atenção para o correto posicionamento das tubulações entre a
carroceria e o reservatório
de combustível.
- Ligar a conexão das tubulações do separador de vapores de combustível.
- Ligar o tubo de
introdução de combustível ao reservatório.
- Montar a proteção
do tubo de introdução de combustível e fixá-la com as respectivas
porcas e parafusos.
- Ligar a conexão
da tubulação antievaporação.
- Montar as correias
de suporte do reservatório de combustível e fixá-las com as respectivas porcas.
- Remover o macaco
hidráulico de suporte do reservatório de combustível.
- Montar a proteção
contra calor da tubulação de descarga.
- Recolocar o silencioso
traseiro da descarga desm/mont versões ecológicas.
- Repor em sua sede
a travessa da suspensão traseira com o macaco hidráulico e fixá-la
com os respectivos parafusos e torque especificado.
- Remover o macaco
hidráulico de suporte da travessa da suspensão traseira.
- Ligar os cabos
de comando do freio de mão ao suporte de engate e às fixações no
reservatório de combustível.
- Abaixar o veículo.
- Regular o freio
de mão regulagem do curso.
- Montar a coifa
da alavanca do freio de mão.
- Recolocar o conjunto
bomba submersa completa de comando indicador do nível.
- Recolocar o apoia-braço
do banco traseiro.
- Reabastecer o veículo
com o combustível prescrito.
- Remover o veículo
do elevador.
Bomba submerça com indicador nível de combust.
REMOÇÃO
- Posicionar o veículo
no elevador.
- Remover o conjunto
bomba submersa completa de
comando indicador de nível, conforme as próximas páginas.
- Retirar o combustível
do reservatório com equipamento
confiável.
(A)
1 - Retirar a tampa
do tubo de introdução de combustível.
2 - Soltar os parafusos
(2a) do tubo de introdução de
combustível (2b) na carroceria.
(B)
1 - Soltar os parafusos
(1a) de fixação do separador de
vapores de combustível (1b).
(C)
1 - Soltar as porcas
(1 a) e os parafusos (1 b) e remover a
proteção (1 c) do tubo de introdução de combustível,
depois de tê-la soltada das presilhas de fixação.
(D)
1 - Soltar o tubo
de introdução de combustível do
reservatório e removê-lo.
RECOLOCAÇÃO
- Montar o tubo de introdução de combustível e fixá-lo ao
reservatório com a respectiva presilha.
- Montar a proteção
do tubo de introdução de combustível e
fixá-la com as respectivas porcas e parafusos.
- Repor na sua sede
o separador de vapores de combustível
e fixá-lo com os respectivos parafusos.
- Apertar os parafusos
do tubo de introdução de combustível à
carroceria.
- Montar a tampa
do tubo de introdução de combustível.
- Remover o veículo
do elevador.

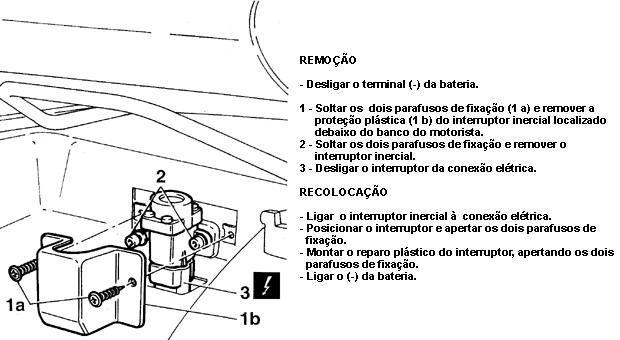

Interruptor inercial
REMOÇÃO
(A)
- Atuando pelo porta-malas, soltar os parafusos (1a) dos
ganchos de retenção das bagagens e remover o
revestimento (1b).
(B)
- Remover a apoia-braço
do banco traseiro - Op. 7050B.
1 - Soltar as porcas
(1 a) e remover a tampa (1 b) de
acesso ao conjunto bomba submersa completa de
comando de indicador de nível.
1 - Soltar a conexão
elétrica do conjunto bomba submersa,
completa de comando indicador de nível.
- Soltar a tubulação
de envio de combustível, do conjunto
bomba submersa completa de comando do indicador de
nível.
1 - Soltar o anel (1a) de fixação da bomba submersa
completa de comando indicador de nível, utilizando a
ferramenta (1b).
2 - Remover o conjunto
bomba submersa, completa de
comando indicador de nível.
RECOLOCAÇÃO
(B)
- Montar o conjunto
bomba submersa completa de comando
indicador de nível.
- Apertar o anel
(1a) de fixação da bomba submersa
completa de comando indicador de nível, utilizando a
ferramenta (1b).
- Ligar a tubulação
de envio de combustível ao conjunto da
bomba submersa completa de comando indicador de nível.
- Ligar a conexão
elétrica ao conjunto da bomba submersa
completa de comando indicador de nível.
- Montar a tampa
de acesso ao conjunto da bomba
submersa completa de comando indicador de nível e fixá-lo com as respectivas porcas.
- Recolocar o apoia-braço
do banco traseiro.
- Repor na respectiva
sede, o revestimento do porta-malas e
fixar com os respectivos parafusos e ganchos de retenção da
bagagem.
