Tubulação dianteira de envio de combustível
REMOÇÃO
- Colocar o veículo
no elevador.
- Remover a tampa
das bobinas de ignição no cabeçote motor - Op. 1016A.
1 - Soltar do coletor
de combustível a tubulação de envio de combustível
e desprendê-la dos suportes de retenção.
- Levantar o veículo.
- Remover da parte
inferior do veículo, as proteções
plásticas da tubulação de envio de combustível e da
tubulação do circuito antievaporação.
- Soltar a tubulação
de envio de combustível das respectivas
presilhas de retenção.
1 - Soltar a conexão
rápida de ligação dos dois trechos da
tubulação de envio de combustível, em seguida, remover
o trecho dianteiro da mesma.
RECOLOCAÇÃO
- Ligar a conexão rápida de união do trecho dianteiro com o
trecho traseiro da tubulação de envio de combustível.
- Prender através
das presilhas de retenção, localizadas ao
fundo da carroceria, o trecho dianteiro da tubulação de
envio de combustível.
- Montar as proteções
plásticas da tubulação de envio de
combustível e da tubulação do circuito antievaporativo.
- Abaixar o veículo
e passar a tubulação dentro do vão motor
e prendê-la mediante as presilhas de retenção.
- Ligar o trecho
dianteiro da tubulação de envio de
combustível ao respectivo coletor.
- Recolocar a tampa
das bobinas de ignição no cabeçote
motor - Op. 1016A.
Tubulação traseira de envio de combustível
1 - Soltar a conexão
rápida de união do trecho traseiro da
tubulação de envio de combustível ao trecho dianteiro.
- Abaixar o reservatório
de combustível o suficiente para
soltar a tubulação dos suportes de retenção no próprio
reservatório, em
seguida, remover a tubulação.
RECOLOCAÇÃO
- Posicionar o trecho
traseiro da tubulação de envio de combustível e fixá-lo ao suporte de
retenção no reservatório.
- Ligar a conexão
de união do trecho traseiro da tubulação de combustível ao trecho
dianteiro.
- Levantar o macaco
hidráulico e posicionar o reservatório, em seguida, fixá-lo através dos
tirantes de suporte
à carroceria.
- Remover o macaco
hidráulico de debaixo do reservatório.
- Montar as proteções
de calor e o trecho terminal da tubulação de descarga.
- Reposicionar a
travessa da suspensão traseira levando-a ao contato da carroceria, através
do macaco hidráulico;
fixá-la à carroceria através dos respectivos parafusos de fixação, e
torquear.
- Remover o macaco
hidráulico de debaixo da travessa da suspensão traseira.
- Ligar os cabos
do freio de mão, nas presilhas do reservatório e ao respectivo suporte.
- Abaixar o veículo,
removê-lo do elevador e regular o freio de mão.
- Completar com a
op. 3380 A44.
- Ligar a conexão
da tubulação de envio de combustível na respectiva bomba.
- Montar a tampa
de proteção da bomba de combustível.
- Posicionar o revestimento
do vão de carga do porta-malas e fixá-lo através dos parafusos
de fixação dos ganchos de retenção da bagagem.
- Fechar o porta-malas
e remover o veículo do elevador.
- Ligar o terminal
(-) da bateria.
- Recolocar o apoia
braço do banco traseiro - Op. 7050B.

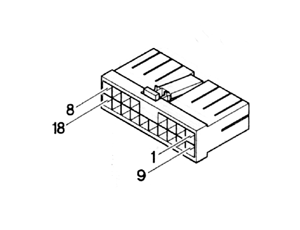

Circuito de alimentação - Verif. pressão de envio
