Capa de cobertura do pedal do acelerador

Retirada
- Desencaixar e retirar a capa do pedal do acelerador.

Recolocação
- Montar a capa do pedal do acelerador.


Pedal do acelerador

Retirada

A) 1 - Retirar o terminal do cabo flexível d comando do acelerador (1a) da alavanca do pedal (1b).

B) 1 - Soltar as porcas (1a) e retirar o suporte (1b) e o pedal do acelerador (1c).

Recolocação
- Montar o pedal do acelerador e o suporte e em seguida fixá-los com os relativos parafusos.
- Ligar a alavanca do pedal do acelerador ao terminal do cabo flexível.

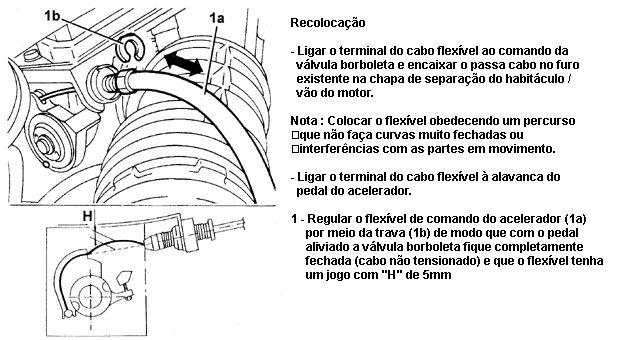

Flexível de comando do acelerador

Retirada

A) 1 - Retirar o terminal do cabo flexível de comando do acelerador (1a) da alavanca do pedal (1b).

B) 1 - Desligar o terminal (1a) do cabo flexível do comando da válvula borboleta e remover o flexível completo (1b) puxando-o pela chapa de separação do vão do motor / habitáculo.
