Coletor de aspiração modular
REMOÇÃO
- Posicionar o veículo
no elevador.
- Desligar o terminal
(-) da bateria.
- Remover a cobertura
das bobinas de ignição no cabeçote motor - Op. 1016A
- Remover a luva do
debímetro de caixa do convergedor de capacidade de alimentação de ar - Op. 1048A.
- Desligar
as conexões elétricas (1a) e (1b) da centralina
de injeção ignição.
1a Centralina de
controle do motor M10A
1b Centralina de controle
do motor M10B
- Soltar o parafuso
e desligar o cabo massa do corpo de
borboleta integrado com MDS.
- Soltar o cabo do
acelerador.
- Desligar a conexão
elétrica do chicote do conector
dianteiro/motor e retirá-lo da fixação, localizada no
coletor de admissão modular.
- Conector dianteiro/motor
- Soltar o tubo de
tomada de vácuo.
- Desligar a conexão
elétrica do sensor de rotação e fase
e soltá-la da fixação posta sobre o coletor.
Sensor de rotação
- Desligar a conexão
elétrica do sensor de detonação e
soltá-la da fixação posta no coletor.
Sensor de detonação
- Desligar a conexão
elétrica da sonda lambda e soltá-la
da fixação, posta no coletor.
Sonda lambda
- Soltar a tubulação
de aspiração de vapores de óleo do
coletor de admissão modular.
- Desligar do reservatório
de alimentação do líquido de
arrefecimento e tubo de retorno do refrigerante do
termostato e liberá-lo das fixações em plástico postos no
coletor.
- Soltar a tubulação
de alimentação de combustível do
tubo coletor de combustível único.
- Soltar o chicote
dos eletroinjetores das presilhas de
fixação postas no coletor.
- Desligar a conexão
da tubulação de recuperação de
vapores de combustível e soltá-la da fixação no coletor.
- Desligar a conexão
elétrica do sensor de fase e soltá-la
da fixação, posta no coletor.
Sensor de fase
- Desligar a conexão
elétrica do acionador do comando do
coletor de admissão modular.
Eletroválvula de comando
da geometria variável.
RECOLOCAÇÃO

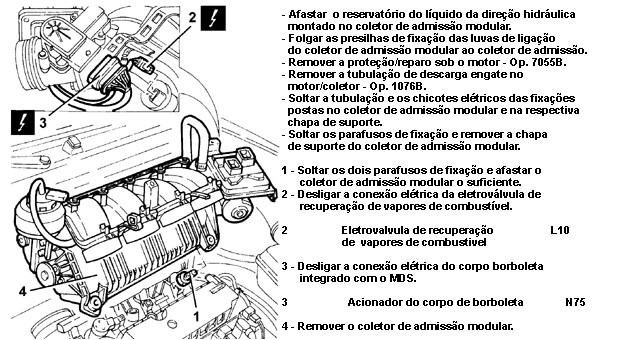

- Ligar as conexões
elétricas ao corpo de borboleta integrado e à eletroválvula de
recuperação de vapores de combustível, em seguida, repor em sua sede, o cololetor
de admissão
modular e fixá-lo com os respectivos parafusos.
- Montar a chapa
de suporte do coletor de admissão modular e fixá-la com os respectivos
prafusos.
- Fixar o chicote
e as tubulações fixadas junto ao coletor de admissão modular.
- Recolocação tubulação
de descarga de engate ao motor/coletor.
- Recolocar a proteção/reparo
sob o motor.
- Repor em sua sede,
o reservatório do líquido da direção hidráulica e fixá-lo ao coletor de
admissão modular.
- Apertar as presilhas
de fixação das luvas de ligação ao coletor de aspiração modular ao
coletor de admissão.
- Ligar o cabo do
acelerador ao corpo de borboleta e regulá-lo.
- Ligar o cabo massa
ao corpo de borboleta integrado com MDS, e fixá-lo com o respectivo
parafuso.
- Ligar a conexão
elétrica ao acionador de comando do coletor de admissão modular.
- Ligar a conexão
elétrica ao sensor de fase e fixá-la.
- Ligar a conexão
da tubulação de recuperação dos vapores de combustível e fixá-la.
- Ligar a tubulação
de alimentação de combustível e fixá-la.
- Repor em sua sede,
o chicote elétrico dos eletroinjetores e calçá-lo nas respectivas
fixações de plástico.
- Ligar o tubo de
retorno do líquido refrigerante do termostato ao reservatório de alimentação
líquida de arrefecimento.
- Ligar ao coletor
de admissão modular, a tubulação de aspiração de vapores de óleo.
- Ligar a conexão
elétrica à sonda lambda e fixá-la.
- Ligar a conexão
elétrica do sensor de detonação e fixá-lo.
- Ligar a coneção
elétrica do sensor de rotação e fase e fixá-lo.
- Ligar o tubo de
tomada de vácuo.
- Ligar a conexão
elétrica do chicote da junção dianteira/motor e prendê-la às respectivas
fixações postas sobre
o coletor de aspiração modular.
- Ligar as conexões
elétricas à centralina de injeção ignição.
- Completar com op.
1048 A34 luva/s do debímetro de caixa /convergedor de capacidade de
alimentação de ar desm/mont.
- Completar com op.
1016 A42 cobertura das bobinas de ignição no cabeçote desm/mont.
- Ligar o terminal
(-) da bateria.
- Remover o veículo
do elevador.
Luva de união dos condutos longas do ar aspirado
REMOÇÃO
- Colocar o veículo
no elevador.
- Desligar o terminal
(-) da bateria.
Conector Bateria\tab
A1B
- Remover o coletor
de admissão modular, conforme
instruções das próximas páginas.
- Remover a proteção/reparo
sob o motor - Op. 7055B.
- Remover o luva do
debímetro de caixa de convergedor de capacidade de alimentação de ar - Op. 1048A.
- Remover
a tubulação de descarga engate ao motor/coletor - Op. 1076B.
- Folgar as presilhas de fixação das luvas de ligação do
coletor de admissão modular.
- Remover as luvas
do coletor de admissão.
RECOLOCAÇÃO
- Introduzir as quatro luvas de ligação da caixa no coletor de
admissão e apertar as respectivas presilhas de fixação.
- Recolocar a tubulação
de descarga engate ao motor/coletor - Op. 1076B.
- Recolocar a luva
do debímetro de caixa de convergedor de capacidade de alimentação de ar - Op.
1048A.
- Recolocar a proteção/reparo
sob o motor - Op. 7055B.
- Recolocar o coletor
de admissão modular - Op. 1072D.
- Ligar o terminal
(-) da bateria.
Acionador do disp. de comutação do fluxo de ar
REMOÇÃO
- Colocar o tubo de
tomada de vácuo.
- Soltar os três parafusos
de fixação do acionador ao
coletor de admissão modular.
- Soltar o pistonzinho
e remover o acionador do vão motor.
RECOLOCAÇÃO
- Posicionar o atuador, montar o pistonzinho e montar os
três parafusos de fixação ao coletor de admissão modular.
- Introduzir o tubo
de tomada de vácuo na respectiva sede
do coletor.
