Separador dos vapores de combustível

Retirada
- Colocar o veículo no elevador.
- Desligar o terminal (-) da bateria

Denominação Conector
Bateria A1

A) 1 - Soltar os parafusos de fixação (1a) e retirar o reservatório dos vapores de combustível (1b) de sua sede.

B) 1 - Retirar a abraçadeira (1a) e desligar o tubo (1b) da válvula anti-capotamento.

C) 1 - Soltar as porcas (1a) e os parafusos (1b) e em seguida retirar a proteção de plástico da tubulação de introdução de combustível.





1 - Desligar as duas tubulações da instalação de antievaporação (1a) dos encaixes rápidos (1b) e retirar o separador dos vapores de óleo.



Recolocação
Remontar o separador dos vapores de combustível em sua sede e religar as conexões rápidas das tubulações da instalação de antievaporação.
- Remontar a proteção de plástico da tubulação de introdução de combustível.
- Ligar à válvula anti-capotamento, a relativa tubulação fixando-a com uma abraçadeira nova.
- Fixar o separador dos vapores de óleo ao relativo suporte.
- Ligar o pólo negativo da bateria

Denominação Conector
Bateria A1B

- Retirar o veículo do elevador

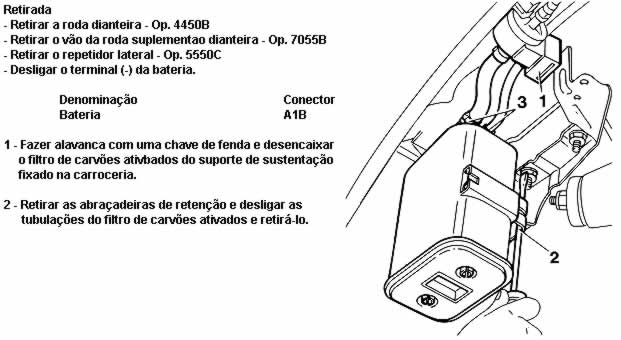

Recolocação

- Ligar as tubulações ao filtro de carvões ativados e prendê-las com as relativas abraçadeiras.
- Colocar o filtro de carvões ativados no suporte de sustentação e fixá-lo à carroceria.
- Recolocar o repetidor lateral - Op. 5550C
- Recolocar o vão da roda suplementar dianteira - Op. 7055B
- Recolocar a roda dianteira - Op. 4450B
- Ligar o terminal (-) da bateria.

Denominação Conector
Bateria A1B


Válvula interceptadora vapores de comb. do filtro

Retirada
- Colocar o veículo no elevador.
- Desligar o terminal (-) da bateria

Denominação Conector
Bateria A1B

- Retirar as mangueiras do debímetro à caixa/convergedor de aspiração de ar - Op. 1048A

1 - Desligar a conexão elétrica da válvula interceptadora dos vapores de combustível.

Denominação Conector
1 Eletroválvula de recuperação L10 dos vapores de combustível

2 - Soltar os dois parafusos de fixação da caixa.
3 - Liberar as tubulações flexíveis e retirá-la do vão do motor.



Recolocação
- Religar a válvula às relativas tubulações flexíveis.
- Colocar os dois parafusos de fixação.
- Religar a conexão elétrica.

Denominação Conector
1 Eletroválvula de recuperação L10 dos vapores de combustível

- Recolocar as mangueiras do debímetro à caixa/convergedor de aspiração de ar
- Ligar o terminal (-) da bateria

Denominação Conector
Bateria A1B


Tubulação de vapores de comb. do reserv. separador

REMOÇÃO

- Soltar o polo negativo da bateria.

Bateria

(A)
1 - Soltar os parafusos (1a) e afastar o reservatório de vapores de combustível (1b) da respectiva sede.

(B)
1 - Remover a presilha (1a) e soltar o tubo (1b) da válvula anti retorno.




(A)
1 - Remover da parte inferior do veículo, as proteções plásticas da tubulação de envio de combustível e da tubulação do circuito antievaporativo.
2 - Soltar a tubulação do circuito antievaporativo das respectivas presilhas.

(B)
1 - Abrir o porta malas, Soltar os parafusos (1a ) dos ganchos de retenção da bagagem, em seguida, remover o revestimento do vão de carga.
- Remover o apoia do banco traseiro - Op.

(C)
1 - Soltar as porcas de fixação da tampa de proteção da bomba de combustível e posicioná-lo ao lado.

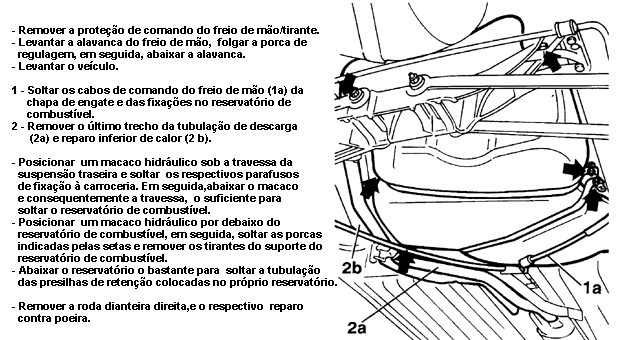

- Remover a proteção de comando do freio de mão/tirante Op. 3380A.
- Levantar a alavanca do freio de mão, folgar a porca de regulagem, em seguida, abaixar a alavanca.
- Levantar o veículo.






1 - Soltar do canister, a tubulação (1a) do circuito do antievaporativo, em seguida, removê-la.

RECOLOCAÇÃO
- Ligar a tubulação do antievaporativo ao caniester.
- Montar o reparo contra poeira e a roda dianteira direita.
- Posicionar a tubulação do antievaporativo na específica sede no reservatório e vinculá-la a este, mediante as específicas presilhas.
- Reposicionar o reservatório na específica sede e fixá-lo à carroceria, em seguida, remover o macaco hidráulico.
- Reposicionar a travessa na apropriada sede e fixá-la à carroceria, em seguida, remover o macaco hidráulico.
- Montar o reparo de calor e o trecho traseiro da tubulação de descarga.
- Ligar os cabos do freio de mão.
- Abaixar o veículo e proceder a regulagem do cabo do freio de mão.
- Recolocar a proteção do comando do freio de mão/tirante.
- Montar a tampa de proteção da bomba de combustível.
- Recolocar o apóia braço do banco traseiro.
- Montar o revestimento do vão de carga.
- Prender a tubulação do circuito antievaporativo e montar a proteção plástica da tubulação de combustível e do circuito antievaporativo.
- Ligar a tubulação do antievaporativo à válvula anti-rebatimento.
- Fixar o eservatório de vapores de combustível na respectiva sede.
- Ligar o cabo do polo negativo da bateria.
