Inibidor de
marcha-à-ré
A) 1 - Desencaixar
e retirar a coifa da alavanca do
câmbio.

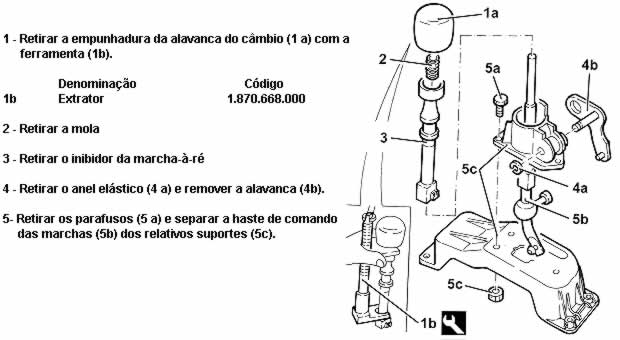

B) 1 - Retirar a empunhadura
da alavanca do câmbio
(1 a) com a ferramenta (1b).
Denominação Código
1b Extrator 1.870.668.000
2 - Retirar a mola
3 - Retirar o inibidor
da marcha-à-ré
Empunhadura
da alavanca de marcha

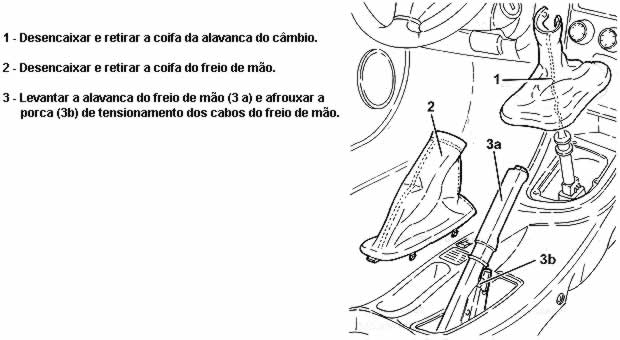

A) 1 - Desencaixar
e retirar a coifa da alavanca do
câmbio.
B) 1 - Retirar a empunhadura
da alavanca do câmbio
(1 a) com a ferramenta (1b).
Denominação Código
1b Extrator 1.870.668.000
Suporte das alavancas do câmbio e freio de mão
- Colocar o veículo no elevador.
- Retirar a bateria - 5530B
- Retirar a caixa e a bandeija da bateria - 5530B

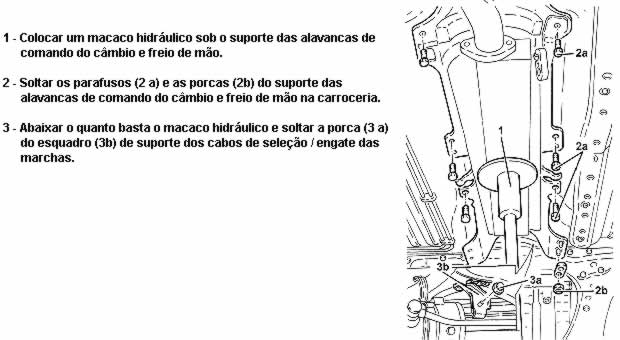

1 - Desligar os cabos de seleção / engate das marchas
2 - Soltar os parafusos
(2 a) e retirar o suporte (2b)
completo com cabos de engate / seleção de
marchas.
A) Retirar a tubulação de descarga - 1076B
Retirar o catalizador 1080B
1 - Desligar do suporte
elástico (1 a) o tubo rígido da
tubulação de descarga (1b).
B) 1 - Retirar a trava
(1 a) e desligar os cabos do freio
de mão (1b).
A) 1 - Retirar as
chapas de trava (1 a) e remover os
suportes (1b) dos cabos de seleção / engate das
marchas.
B) 1 - Soltar as porcas
(1 a) e remover o suporte da
alavanca de comando das marchas (1b)
completa com os cabos de seleção / engate das
marchas (1c).
C) 1 - Retirar as
chapas de trava (1 a), o anel elástico
(1b), e em seguida desligar e retirar os cabos
de seleção / engate das marchas (1c).
- Juntar a haste de
comando das marchas aos relativos suportes e fixá-los com os
relativos parafusos.
- Montar a alavanca e fixá-la com o anel elástico.
- Montar o inibidor da marcha-à-ré.
- Montar a mola.
- Montar a empunhadura da alavanca do câmbio.
- Ligar os cabos de
seleção / engate das marchas e fixá-los com o anel elástico e
as chapas de trava.
- Montar o suporte
da alavanca de comando das marchas completo com cabos de
seleção / engate das marchas e fixá-lo com as relativas porcas.
- Montar os suportes
dos cabos de seleção / engate das marchas e fixá-los com as
chapas de trava.
- Montar o suporte
das alavancas de comando do câmbio e freio de mão completo
utilizando o macaco hidráulico.
- Recolocar em sua
sede o esquadro de suporte dos cabos de seleção / engate das
marchas e fixá-lo com a relativa porca.
- Apertar os parafusos
e as porcas do suporte das alavancas de comando do
câmbio e freio de mão à carroceria.
- Retirar o macaco
hidráulico debaixo das alavancas de comando do câmbio e
freio de mão.
- Ligar os cabos do freio de mão e fixá-los com a relativa trava de segurança.
- Ligar o tubo rígido da tubulação de descarga ao suporte elástico.
- Recolocar o catalisador - 1080B
- Recolocar a tubulação de descarga - 1076B50
- Regulagem do curso do freio de mão - 3380A
- Montar a coifa do freio de mão.
- Montar a coifa da alavanca do câmbio.
- Recolocar em sua
sede o suporte completo com cabos de engate / seleção de
marchas e fixá-lo com os relativos parafusos.
- Colocar a alavanca do câmbio em ponto morto e deslocá-la toda para a direita.
1 - Afrouxar a porca
de regulagem do grupo de
seleção / engate das marchas.
2 - Montar a ferramenta
sob a esfera de encaixe dos
cabos de engate das marchas.
Denominação Código
2 Espaçador 1.860.974.000
3 - Desligar os cabos de seleção / engate das marchas
- Apertar a porca de regulagem.
- Retirar o espaçador.
- Recolocar a bateria - 5530B
- Retirar o veículo
do elevador.
