Semi-árvore completa com junta
- Montar a semi-árvore
completa com juntas e fixá-la
com os relativos parafusos no torque.
Fixação Componente
Ø Valor (daNm)
Parafuso SEMI-ÁRVORES
M10 4,0-5,2
DIANT. COMPLETA
COM JUNTAS
1 - Apertar a porca
(1 a) da semi-árvore no cubo da
roda no torque utilizando a ferramenta (1b) para
o aperto no ângulo.
Fixação Componente
Ø Valor (daNm)
Porca SEMI-ÁRVORES
M10 6,7-7,4
DIANT. COMPLETA
COM JUNTAS
Denominação Código
1b Goniômetro 1.820.622.000
1 - Utilizando uma
talhadeira, cravar o colarinho da
porca com duas cravações como indicado na
figura.
- Recolocar proteção
contra poeira no vão do motor,
vão da roda dianteira (uma), esquerdo ou dirireito.
7055B
- Recolocar a roda dianteira. 4450B
- Recolocar o garfo
inferior de ligação ao
amortecedor da suspensão dianteira ao braço
oscilante inferior. 4410A

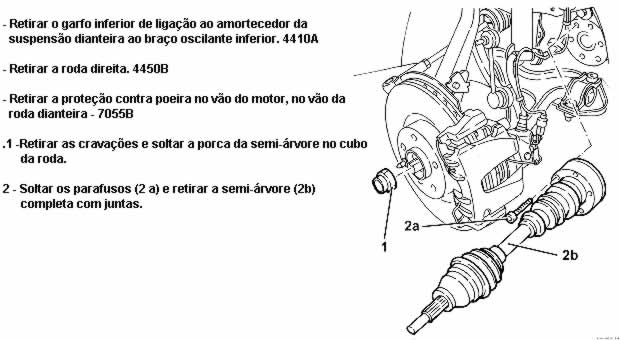

Junta homocinética - Semi-árvore
Semi-árvore intermediária - Semi-árvore direita
- Desligar o pólo negativo da bateria.
Denominação Conector
Bateria A1B
1 - Soltar os parafusos
de fixação e retirar o suporte
de reforço.
2 - Retirar o trecho
dianteiro da tubulação de
descarga completo com sonda lambda (após
desligar o relativo conector elétrico), operando
nos parafusos de fixação.
Denominação Conector
Sonda lambda K40
1 - Retirar do suporte
central do motopropulsor, o
suporte (1 a) de sustentação da tubulação de
descarga.
2 - Colocar o macaco
hidráulico debaixo do
motopropulsor e soltar os parafusos de fixação do
suporte central do motor à carroceria.
Abaixar o macaco hidráulico
de modo a tornar mais fácil
o acesso à semi-árvore intermediária.
A) 1 - Soltar os parafusos
de fixação da semi-árvore
intermediária ao relativo suporte.
B) 1 - Retirar a árvore
intermediária da sede no
diferencial e removê-la do veículo.
Semi-árvore intermediária
- Desligar o pólo negativo da bateria.
Denominação Conector
Bateria A1B
- Retirar o garfo
inferior de ligação ao amortecedor
da suspensão dianteira ao braço oscilante inferior.
4410A
1 - Soltar os parafusos
de fixação da semi-árvore
direita do flange da árvore intermediária.
- Afastar a semi-árvore
direita do flange da árvore
intermediária.
1 - Soltar os parafusos
de fixação e retirar o suporte
de reforço.
2 - Retirar o trecho
dianteiro da tubulação de
descarga completo com sonda lambda (após
desligar o relativo conector elétrico), operando
nos parafusos de fixação.
Denominação Conector
Sonda lambda K40
1 - Retirar do suporte
central do motopropulsor o
suporte (1a) de sustentação da tubulação de
descarga.
2 - Colocar o macaco
hidráulico debaixo do
motopropulsor e soltar os parafusos de fixação do
suporte central do motor à carroceria. Abaixar o
macaco de modo a tornar mais fácil o acesso à
semi-árvore intermediária.
A) 1 - Soltar os parafusos
de fixação da semi-árvore
intermediária ao relativo suporte.
B) - Retirar a árvore
intermediária da sede no
diferencial e removê-la do veículo.
- Colocar a semi-árvore
intermediária fazendo-a passar através do relativo suporte.
Verificar se a semi-árvore intermediária não apresenta deformações ou
descentramentos;
verificar se o rolamento não apresenta marcas de
superaquecimento ou desgaste excessivo.- Introduzir a semi-árvore intermediária
em sua sede
no diferencial prestando atenção para não danificar as estrias no
diferencial.
- Fixar a semi-árvore
intermediária ao relativo suporte com os parafusos,
apertando-os no torque.
Fixação Componente
Ø Valor (daNm)
Parafuso SEMI-ÁRVORES INTERMEDIÁRIA M8 2,5 - 2,8
- Levantar o macaco
hidráulico e fixar à carroceria o suporte central do
motopropulsor apertando os parafusos no torque.
Fixação Componente
Ø Valor (daNm)
Parafuso SUPORTE RÍGIDO
DO MOTOR DO M10 4,9
LADO DA DISTRIBUIÇÃO
Fixação Componente
Ø Valor (daNm)
Parafuso COXINS ELÁSTICOS
DE SUPORTE M12 8,8
DIANT. DO GR. MOTOPROPULSOR
- Montar o suporte da tubulação de descarga.
- Montar o trecho
dianteiro da tubulação de descarga, apertando no torque as
relativas fixações, e ligar o conector da sonda lambda
Fixação Componente
Ø Valor (daNm)
Parafuso TUBULAÇÃO
DE DESCARGA NA SAÍDA M8 2,3 - 2,8
DO MOTOR / COLETOR
Fixação Componente
Ø Valor (daNm)
Parafuso TUBULAÇÃO
DE DESCARGA NA SAÍDA M8 2,3 - 2,8
DO MOTOR COLETOR
Denominação Conector
Sonda lambda K40
- Montar o suporte de reforço debaixo da tubulação de descarga.
- Montar a semi-árvore
direita e apertar os relativos parafusos de fixação ao flange
da árvore intermediária no torque.
- Recolocação do garfo
inferior de ligação ao amortecedor da suspensão dianteira
ao braço oscilante inferior. 4410A80
- Ligar o pólo negativo da bateria.
Denominação Conector
Bateria A1B
