Pinça dos freios dianteiros

Retirada
- Colocar o veículo no elevador.
- Retirar a roda dianteria - Op. 4450B
- Retirar a mola de fixação da pinça dos freios ao suporte.
- Desligar a conexão elétrica do cabo de desgaste das pastilhas dos freios.
- Desligar a conexão do tubo flexível da pinça dos freios.
- Soltar os parafusos (4a) e retirar a pinça dos freios dianteiros (4b) completa com as pastilhas.

Recolocação
- Montar a pinça dos freios dianteiros completa com as pastilhas e fixá-la no suporte com os relativos parafusos no torque.

Fixação Componente Ø Valor(daNm)
Parafuso PINÇAS DOS FREIOS A DISCO DIANTEIROS COMPLETAS M10 4.8 - 5.2

- Ligar a conexão do tubo flexível à pinça dos freios no torque.

Fixação Componente Ø Valor(daNm)
Conexão TUBO FLEXÍVEL DAS PINÇAS DOS FREIOS DIANTEIROS COMPLETAS M10 1.3 - 1.5

- Ligar a conexão elétrica do cabo de desgaste das pastilhas dos freios.
- Montar a mola de fixação da pinça dos freio no suporte.
- Recolocar o líquido dos freios - Verificação e eventual restabelecimento do nível- Op. 3330A
- Recoloca a instalação hidráulica dos freios - Op. 3330A
- Recolocar a roda dianteira - Op. 4450B
- Retirar o veículo do elevador.

Discos dos freios dianteiros

Retirada

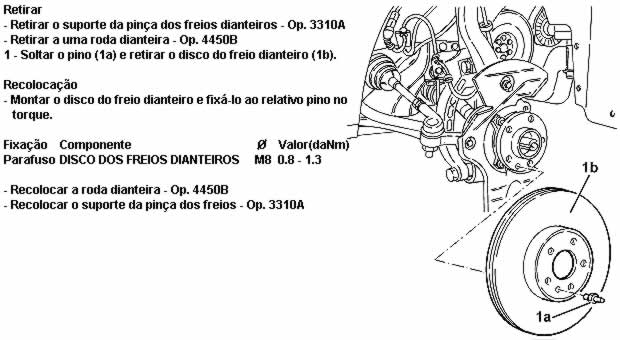

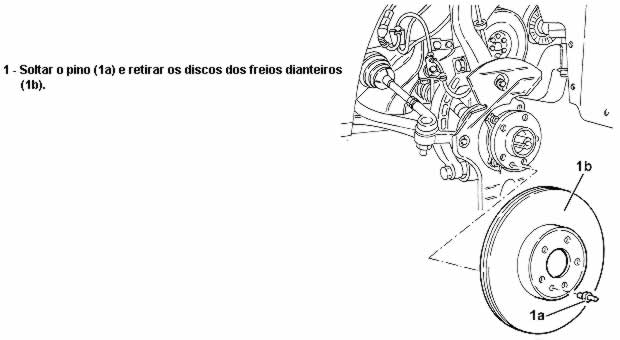

1 - Soltar os parafusos (1a) e remover os suportes das pinças dos freios dianteiros (1b).

Recolocação

- Montar os discos dos freios dianteiros e fixá-los com os relativos pinos no torque.

Fixação Componente Ø Valor(daNm)
Pino DISCO DOS FREIOS DIANTEIROS M8 0.8 - 1.3

- Montar o suporte da pinça dos freios dianteiros e fixá-la com os relativos parafusos no torque.

Fixação Componente Ø Valor(daNm)
Parafuso SUPORTE DA PINÇA DOS FREIOS DIANTEIROS A DISCO M8 13.6 - 16.8

Suporte da pinça dos freios dianteiros

Retirada
- Colocar o veículo no elevador.
- Retirar uma roda dianteira - Op. 4450B
- Desencaixar o tubo flexível da pinça dos freios do suporte.
- Retirar a mola de fixação da pinça dos freios no suporte.
- Retirar os tampões de proteção (3a), soltar os parafusos (3b) e afastar a pinça dos freios dianteiros (3c) do suporte.
- Soltar os parafusos (4a) e retirar o suporte da pinça dos freios dianteiros (4b).

Recolocação

- Montar o suporte da pinça dos freios dianteiros e fixá-lo com os relativos parafusos no torque.

Fixação Componente Ø Valor(daNm)
Parafuso SUPORTE DA PINÇA DOS FREIOS DIANTEIROS A DISCO M8 13.6 - 16.8

- Recolocar em sua sede a pinça dos freios dianteiros e fixá-la com os relativos parafusos no torque.

Fixação Componente Ø Valor(daNm)
Parafuso PINÇAS DOS FREIOS DIANTEIROS COMPLETAS M8 4.8 - 5.2

- Montar os tampões de proteção dos parafusos das pinças dos freios.
- Montar a mola de fixação das pinças dos freios no suporte.
- Fixar o tubo flexível da pinça dos freios no suporte
- Recolocar a roda dianteira - Op. 4450B
- Retirar o veículo do elevador.

Retirada
- Retirar o montante dianteiro - Op. 4450C
- Retirar o cubo da roda, com cubo de roda
- Verificação do alinhamento a parte.
- Soltar os parafusos (1a) e retirar o reparo do disco dos freios dianteiros (1b) do montante da roda.

Recolocação
- Montar o reparo do disco dos freios dianteiros no montante dianteiro e fixá-lo com os relativos parafusos.
- Recolocar o montante dianteiro (um), esq. ou dir. completo com o cubo da roda - Op. 4450C
- Verificação do alinhamento a parte.

Pastilhas dos freios dianteiros

Retirada

- Retirar as rodas dianteiras - Op. 4450B
- Retirar a mola de fixação das pinças dos freios dianteiros nos suportes.
- Desligar a conexão elétrica do cabo de desgaste das pastilhas dos freios.
- Soltar os parafusos (3a) e retirar as pinças dos freios dianteiros (3b) dos relativos suportes.
- Retirar as pastilhas dos freios dianteiros.

Recolocação

- Comprimir o pistão das pinças dos freios dianteiros com a ferramenta para facilitar a montagem das pinças dos freios.

Denominação Código
- Chave 1.820.248.000

- Montar as pinças dos freios dianteiros com as duas novas pastilhas e fixá-las com os relativos parafusos no torque.

Fixação Componente Ø Valor(daNm)
Parafuso PINÇAS DOS FREIOS A DISCO DIANTEIROS COMPLETAS M10 4.8 - 5.2

- Ligar a conexão elétrica do cabo de desgaste das pastilhas dos freios.
- Montar a mola de fixação das pinças dos freios nos suportes.
- Recolocar as duas rodas dianteiras - Op.4450B
- Retirar o veículo do elevador.
