Recolocação

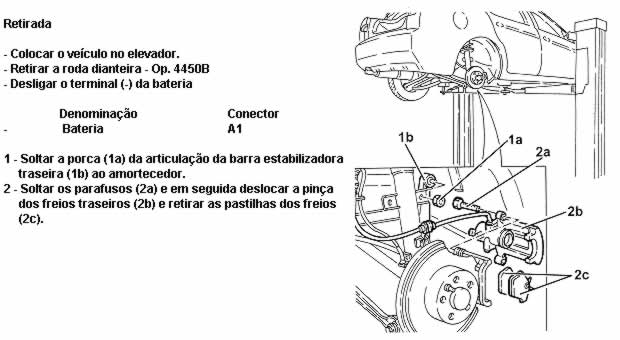

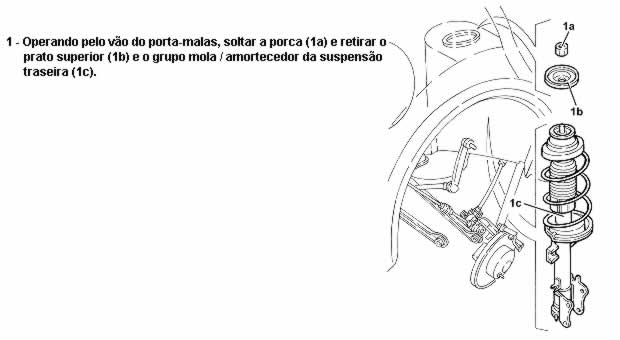

- Recolocar em sua sede o grupo mola / amortecedor da suspensão traseira com o relativo prato superior e fixá-lo com a relativa porca à carroceria no torque.

Fixação Componente Ø Valor (daNm)
Porca AMORTECEDORES TRASEIROS (S.M.) M14 6.0 - 7.4

- Apertar os parafusos do amortecedor e dos braços oscilantes à manga de eixo do cubo da roda no torque.

Fixação Componente Ø Valor(daNm)
Porca AMORTECEDORES TRASEIROS (S.M.) M12 11.7 - 12.9

- Ligar a conexão elétrica do sensor ativo do ABS

Denominação Conector
Sensor da roda tras. esq. do ABS K75

Denominação Conector
Sensor da roda tras. dir. do ABS K76

1 - Comprimir o pistão (1a) da pinça dos freios traseiros com a ferramenta (1b) A para facilitar a montagem da pinça dos freios.

Denominação Código
Chave 1.822.108.000

- Montar nas pinças dos freios as relativas pastilhas e fixá-la com os parafusos no torque.

Fixação Componente Ø Valor (daNm)
Parafuso PINÇA DOS FREIOS A DISCO TRASEIROS COMPLETA M10 4.8 - 5.2

- Apertar a porca da articulação da barra estabilizadora traseira ao amortecedor no torque.

Fixação Componente Ø Valor (daNm)
Porca ARTICULAÇÕES DA BARRA ESTABILIZADORA TRASEIRA M10 3.8 - 4.7

- Ligar o terminal (-) da bateria

Denominação Conector
- Bateria A1

Amortecedor da suspensão

Retirada
- Retirar o grupo mola/amortecedor - Op. 4420A
- Retirar a roda traseira - Op. 4450B
- Montar o flange (1a) na ferramenta (1b)

Denominação Código
1a Flange 1.820.238.000

Denominação Código
1b Suporte 1.820.089.000

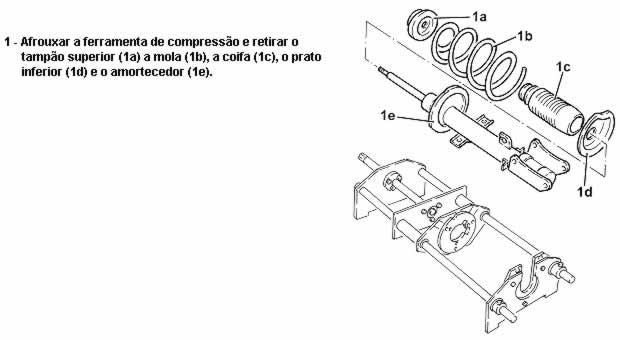

1 - Montar o conjunto mola - amortecedor na ferramenta de suporte e comprimi-lo

1 - Soltar a porca (1a) do tampão superior do amortecedor utilizando a ferramenta (1b)

Denominação Código
1b Chave 1.822.138.000

Recolocação

1 - Juntar os componentes do conjunto amortecedor - mola e montá-los na ferramenta de compressão
2 - Apertar no torque a porca (2a) do tampão superior do amortecedor utilizando a ferramenta (2b)

Fixação Componente Ø Valor (daNm)
Porca FIXAÇÃO SUPERIOR DO AMORTECEDOR TRASEIRO (S.M.) M14 8.6 - 9.4

Denominação Código
2b Chave 1.822.138.000

- Afrouxar a ferramenta de suporte e retirar o conjunto amortecedor - mola.
- Retirar a ferramenta utilizada para a desmontagem / montagem do conjunto amortecedor - mola.
- Recolocar a roda traseira - Op. 4450B
- Recolocar o grupo mola/amortecedor
