Recolocação

- Montar o braço oscilante dianteiro da suspensão traseira e fixá-lo com o relativo parafuso à travessa da suspensão traseira no torque.

Fixação Componente Ø Valor (daNm)
Parafuso BRAÇOS OSCILANTES TRASEIROS M12 11.7 - 12.9

- Apertar o parafuso do pino de fixação longitudinal da suspensão traseira à manga de eixo do cubo no torque.

Fixação Componente Ø Valor (daNm)
Parafuso PINO DE FIXAÇÃO LONGITUDINAL TRASEIRO M12 11.7 - 12.9

- Ligar o braço oscilante dianteiro ao amortecedor e fixá-lo com o relativo parafuso no torque.

Fixação Componente Ø Valor (daNm)
Parafuso BRAÇOS OSCILANTES TRASEIROS M12 11.7 - 12.9

- Recolocar a roda dianteira - Op. 4450B
- Abaixar o veículo
- Retirar o veículo do elevador

Braço oscilante tras. do suspensão tras.

Retirada

- Colocar o veículo no elevador
- Levantar o veículo
- Retirar a roda dianteira - Op. 4450B

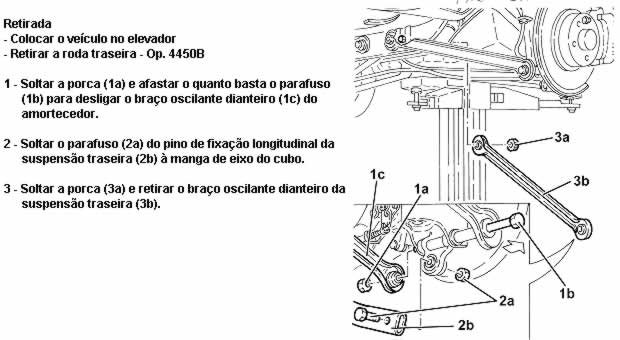

- Soltar a porca do braço oscilante traseiro da suspensão traseira à travessa.
- Soltar o parafuso (2a) e retirar o braço oscilante traseiro (2b)
- Retirar a bucha

Recolocação

- Montar o braço oscilante traseiro da suspensão traseira completo com bucha e fixá-lo com o relativo parafuso ao amortecedor no torque

Fixação Componente Ø Valor (daNm)
Parafuso BRAÇOS OSCILANTES TRASEIROS M12 11.7 - 12.9

- Apertar a porca do braço oscilante da suspensão traseira à travessa no torque.

Fixação Componente Ø Valor (daNm)
Parafuso BRAÇOS OSCILANTES TRASEIROS M12 11.7 - 12.9

- Controle com aparelhagem ótica do alinhamento das rodas traseiras - Op. 4450A
- Recolocar a roda dianteira - Op. 4450B
- Abaixar o veículo
- Retirar o veículo do elevador.
