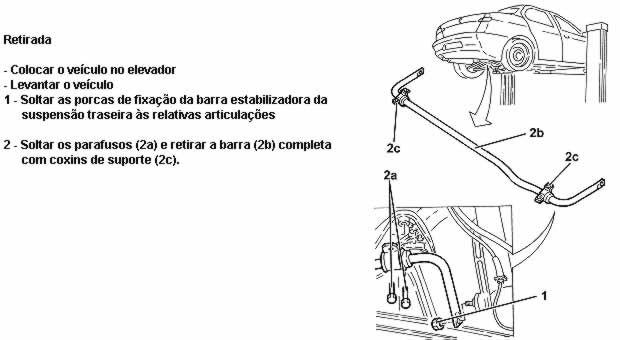

Recolocação

- Montar a barra estabilizadora da suspensão traseira e fixá-la com os relativos
parafusos no torque.

Fixação Componente Ø Valor (daNm)
Parafuso BARRA ESTABILIZADORA TRASEIRA M6 0.7 - 0.8

- Apertar as porcas da barra estabilizadora nas relativas articulações no torque.

Fixação Componente Ø Valor (daNm)
Parafuso BARRA ESTABILIZADORA TRASEIRA M10 3.8 - 4.7

- Abaixar o veículo
- Retirar o veículo do elevador

Retirada

- Colocar o veículo no elevador.
- Levantar o veículo
- Retirar a roda traseira - Op. 4450B
- Soltar as porcas (1a) e retirar a articulação da barra estabilizadora da suspensão traseira (1b).

Recolocação

- Monta a articulação da barra estabilizadora da suspensão traseira e fixá-la com as relativas porcas no torque.

Fixação Componente Ø Valor (daNm)
Porca ARTICULAÇÕES DA BARRA ESTABILIZADORA TRASEIRA. M10 3.8 - 4.7

- Recolocar a roda traseira - Op. 4450B
- Abaixar o veículo
- Retirar o veículo do elevador

Pino de fixação longit. da suspensão tras.

Recolocação

- Montar o pino de fixação longitudinal da suspensão traseira e fixá-lo à carroceria com os relativos parafusos no torque.

Fixação Componente Ø Valor (daNm)
Parafuso PINO DE FIXAÇÃO LONGITUDINAL TRASEIRO. M10 6.2 - 6.8

- Apertar o parafuso do pino de fixação longitudinal da suspensão traseira à manga de eixo do cubo no torque.

Fixação Componente Ø Valor(daNm)
Parafuso PINO DE FIXAÇÃO LONGITUDINAL TRASEIRO. M10 11.7 - 12.9

- Recolocar a roda traseira - Op. 4450B
- Abaixar o veículo
- Retirar o veículo do elevador
