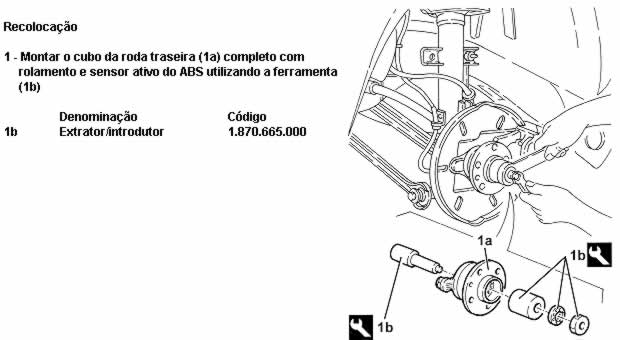

1 - Retirar o cubo da roda traseira (1a) completo com o rolamento e sensor ativo do ABS utilizando as ferramentas (1b) e (1c)

Denominação Código
1b Extrator 1.821.134.000

Denominação Código
1c Massa batente 1.821.161.000

- Desencaixar o quanto basta a pista externa do rolamento da manga de eixo com uma talhadeira. Usar óculos protetores

1 - Retirar a pista externa do rolamento (1a) utilizando um extrator (1b) e os sacadores (1c)

Denominação Código
1b Extrator 1.840.005.200

Denominação Código
1c Sacador 1.840.005.103

- Apertar a porca do cubo da roda traseira no torque

Fixação Componente Ø Valor (daNm)
Porca CUBOS TRASEIROS COMPLETOS COM ROLAMENTO (ABS) M24 30.4 - 33.6

- Utilizando uma talhadeira, cravar o colar da porca com duas cravações como indicado na figura.
- Montar a calota do cubo traseiro.
- Ligar a conexão elétrica do sensor ativo do ABS traseiro.

Denominação Conector
1 Sensor da roda tras. esq. do ABS K75

Denominação Conector
1 Sensor da roda tras. dir. do ABS K76

- Recolocar a roda dianteira - Op. 4450B
- Recolocar o disco dos freios traseiros - Op. 3310B

Manga do eixo do cubo da roda

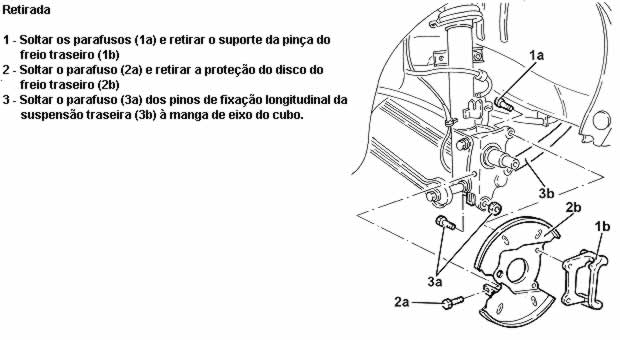

1 - Soltar o parafuso (1a) dos braços oscilantes (1b) na manga de eixo do cubo da roda traseira
2 - Retirar a bucha
3 - Soltar o parafuso (3a) e retirar a manga de eixo da roda traseira (3b).

Recolocação

- Montar a manga de eixo do cubo da roda traseira e fixá-la ao amortecedor com o relativo parafuso no torque.

Fixação Componente Ø Valor (daNm)
Parafuso MANGA DE EIXO DOS CUBOS TRASEIROS M12 11.7 - 12.9

- Ligar os braços oscilantes completos com bucha à manga de eixo do cubo da roda traseira com o relativo parafuso no torque.

Fixação Componente Ø Valor (daNm)
Parafuso BRAÇOS OSCILANTES TRASEIROS M12 11.7 - 12.9

- Ligar o pino de fixação longitudinal da suspensão traseira à manga de eixo do cubo com o relativo parafuso no torque
