Advertências - Precauções
- Operar com cuidado nos componentes de acabamento e, para evitar danos, utilizar corretamente as ferramentas previstas

- Com o motor quente, a instalação de arrefecimento do motor está em pressão. Aguardar alguns minutos antes de intervir nos componentes do circuito de arrefecimento certificando-se de que a pressão tenha se abaixado.
- Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.)
DESLIGAR A BATERIA

Caixa do aquecedor - Com a plancia retirada
Retirada
- Retirar o difisor para desembaçamento do pára-brisa - Op. 5010C
- Retirar a tampa de acesso aos fusíveis no painel de instrumentos - Op. 7040A
- Retirar o revestimento lateral esquerdo do painel de instrumentos - Op. 7040A
- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta lâmpada de iluminação do porta-luvas no painel - 7040G
- Retirar o grupo de apoio do painel - Op. 7040A
- Retirar o fechamento lateral do console - Op. 7040A
- Retirar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Retirar o cinzeiro - Op. 7065C
- Retirar o aparelho de rádio - Op. 5570T
- Retirar a empunhadura da alavanca de marchas - Op. 2125C
- Retirar o revestimento sob o painel - Op. 7040A
- Retirar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Retirar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Retirar o revestimento no túnel - Op. 7040L
- Retirar o quadro de instrumentos analógico combinado - Op. 5560C
- Retirar o interruptor de comando do motor para correção / regulagem dos faróis / grupos óticos - Op. 5540C
- Retirar o vizualizador de anomalias - Op. 5560C
- Retirar o velocímetro / marcador de milhas - Op. 5560B
- Retirar o contagiros - Op. 5560B
- Retirar o módulo do air bag - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag - Precauções)
- Retirar o volante - Op. 4410A para substituição ou verificações para versões com Air Bag - Op. 7040A cabo espiralado da instalação AIR BAG
- Retirar as alavancas da direção completa - Op. 5550A
- Retirar o módulo do air bag - Op. 5580C
- Retirar o resvestimento da coluna dianteira - Op. 7040H
- Retirar o revestimento do painel de instrumentos - Op. 7040A
- Retirar a tubulação de envio de água ao aquecedor - Op. 5010A
- Retirar a tubulação de retorno de água do aquecedor -
- Retirar o tubo de ar para os lugares traseiros na saída da caixa da climatização - Op. 5010B
- Retirar o tubo de ar para os lugares traseiros - Op. 5010B
- Retirar a central do air bag - Op. 5580C
- Retirar a caixa do aquecedor com o painel retirado - Op. 5020A

Recolocação

- Recolocar a caixa do aquecedor com o painel retirado - Op. 5020A
- Recolocar a central do air bag - Op. 5580C
- Recolocar o tubo de ar para os lugares traseiros - Op. 5010B
- Recolocar o tubo de ar para os lugares traseiros na saída da caixa da climatização - Op. 5010B
- Recolocar a tubulação de retorno de água do aquecedor - Op. 5010A
- Recolocar a tubulação de envio de água ao aquecedor - Op. 5010A
- Recolocar o revestimento do painel de instrumentos - Op. 7040A
- Recolocar o resvestimento da coluna dianteira - Op. 7040H
- Recolocar o módulo do air bag - Op. 5580C
- Recolocar as alavancas da direção completa - Op. 5550A
- Recolocar o volante - Op. 4410A
para substituição ou verificações para versões com Air Bag - Op. 7040A cabo espiralado da instalação AIR BAG
- Recolocar o módulo do air bag - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag - Precauções)
- Recolocar o contagiros - Op. 5560B
- Recolocar o velocímetro / marcador de milhas - Op. 5560B
- Recolocar o vizualizador de anomalias - Op. 5560C
- Recolocar o interruptor de comando do motor para correção / regulagem dos faróis / grupos óticos - Op. 5540C
- Recolocar o quadro de instrumentos analógico combinado - Op. 5560C
- Recolocar o revestimento no túnel - Op. 7040L
- Recolocar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Recolocar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar a empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570T
- Recolocar o cinzeiro - Op. 7065C
- Recolocar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Recolocar o fechamento lateral do console - Op. 7040A
- Recolocar o grupo de apoio do painel - Op. 7040A
- Recolocar o porta lâmpada de iluminação do porta-luvas no painel - 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G
- Recolocar o revestimento lateral esquerdo do painel de instrumentos - Op. 7040A
- Recolocar a tampa de acesso aos fusíveis no painel de instrumentos - Op. 7040A
- Recolocar o difisor para desembaçamento do pára-brisa - Op. 5010C

Retirada
- Retirar a tubulação de envio de água ao aquecedor - Op. 5010A
- Retirar a tubulação de retorno de água do aquecedor - Op. 5010A
- Retirar o tubo de ar para os lugares traseiros na saída da caixa da climatização - Op. 5010B
- Retirar o tubo de ar para os lugares traseiros - Op. 5010B
- Retirar a central do air bag - Op. 5580C

Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag - Precauções)
1 - Operando por dentro do habitáculo, abrir a abraçadeira de fixação do chicote ao aquecedor
2 - Desligar as duas conexões elétricas (2a, 2b) de ligação com o aquecedor

Denominação Conector
2a Conector do painel / ar D21A condicionado aquecedor

Denominação Conector
2b Conector do painel / ar D21B condicionado aquecedor

3 - Abrir as abraçadeiras de fixação do chicote do aquecedor ao chicote sob o painel
4 - Liberar do aquecedor, o chicote do Air Bag e afastá-lo.

1 - Soltar os parafusos de fixação do suporte central
2 - Retirar o suporte central
3 - Soltar os parafusos de fixação do suporte da central dos serviços integrados e relés
5 - Desligar as conexões elétricas (5a, 5b, 5c) da central dos serviços integrados

Denominação Conector
5a Central dos serviços M40A integrados

Denominação Conector
5a Central dos serviços M40B integrados

Denominação Conector
5c Central dos serviços M40C integrados

6 - Abrir as abraçadeiras, liberar os chicotes e retirar o suporte com central e relé

Recolocação

- Verificar se a caixa do aquecedor não está danificada

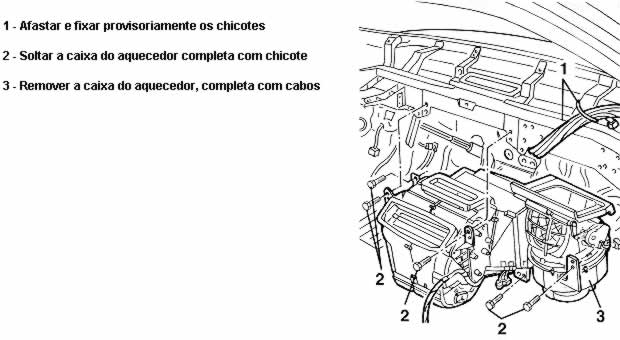

- Recolocar a caixa do aquecedor completa com chicote
- Colocar os parafusos de fixação da caixa do aquecedor
- Liberar os chicotes fixados provisoriamente na fase de retirada
- Prender os chicotes com as abraçadeiras no suporte da central dos serviços integrados
- Ligar as conexões elétricas da central dos serviços integrados
- Recolocar o suporte
- Colocar os parafusos de fixação do suporte da central dos serviços integrados e relés
- Monta o suporte da central fixando-o com os parafusos
- Fixar ao aquecedor o chicote do Air Bag
- Colocar as abraçadeiras do chicote do aquecedor ao chicote sob o painel
- Religar as duas conexões elétricas de ligação com o aquecedor
- Fixar a abraçadeira do chicote ao aquecedor
- Recolocar a central do air bag - Op. 5580C
- Recolocar o tubo de ar para os lugares traseiros - Op. 5010B
- Recolocar o tubo de ar para os lugares traseiros na saída da caixa da climatização Op. 5010B
- Recolocar a tubulação de retorno de água do aquecedor - Op. 5010A
- Recolocar a tubulação de envio de água ao aquecedor - Op. 5010A

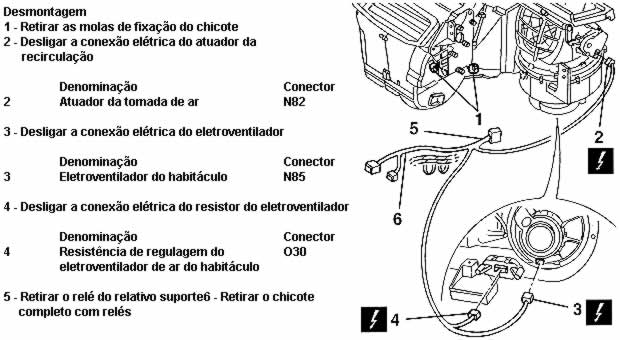

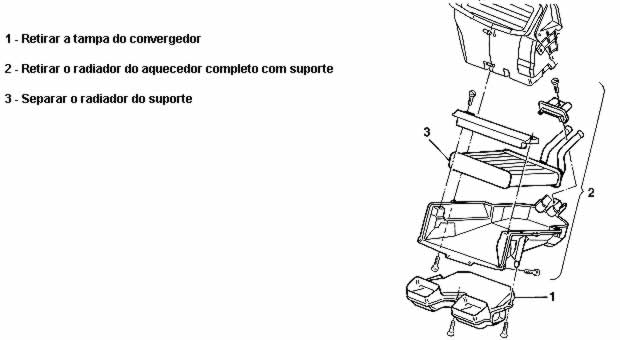

Caixa do aquecedor

1 - Retirar a tampa das alavancas de comando
2 - Desligar o cabo bowden de comando da mistura do ar
3 - Desligar o cabo bowden de comando da distribuição do ar
4 - Retirar o grupo de alavancas
5 - Retirar o atuador da recirculação
6 - Retirar a alavanca de comando

1 - Retirar as molas de fixação com a ferramenta adequada

Denominação Código
1 Ferramenta para 1.823.014.000 desencaixar

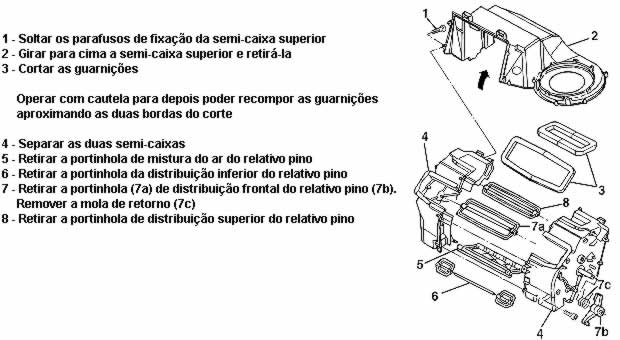

2 - Retirar a semi-caixa inferior

Remontagem

- Verificar se todos os componentes não estão danificados

1 - Introduzir as portinholas nos relativos pinos Operar de modo a acoplar corretamente o dente de trava (1a) na relativa sede (1b) no pino

- Remontar as duas semi-caixas
- Colocar as guarnições recompor as guarnições aproximando com cuidado as bordas do corte
- Montar a semi-caixa superior fixando-a com os parafusos
1 - Introduzir a portinhola de recirculação no relativo pino
Operar de modo a acoplar corretamente o dente de trava (1a) na relativa sede (1b) no pino

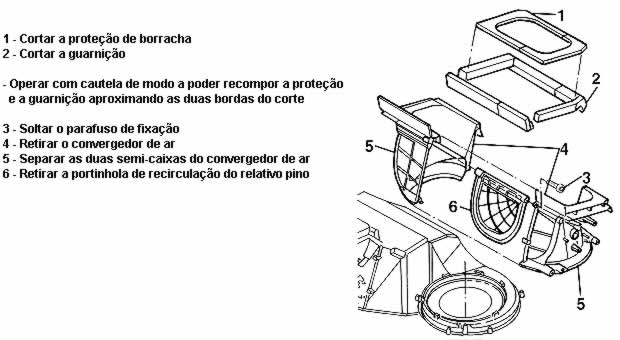

- Recompor as duas semi-caixas do convergedor de ar e colocar os parafusos de fixação
- Posicionar a guarnição recompor a guarnição aproximando com cuidado as bordas do corte
- Montar a semi-caixa inferior fixando-a com as relativas molas
- Apertar as molas na sede, sem forçá-las
- Colocar a alavanca de comando da portinhola de recirculação de ar
- Montar o atuador da recirculação de ar
- Montar o grupo das alavancas de comando
- Posicionar corretamente o grupo das alavancas nos relativos pinos
- Ligar os cabos bowden
- Montar a tampa das alavancas de comando
- Montar o resistor do eletroventilador
- Apertar as borrachas contra vibração e recompor o grupo do eletroventilador

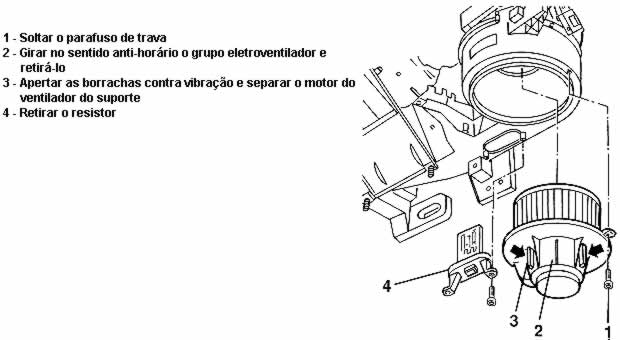

- Introduzir o eletroventilador em sua sede e girá-lo no sentido horário
- Colocar o parafuso de trava
- Montar o radiador do aquecedor no relativo suporte e fixá-lo ao convergedor
- Montar a tampa do convergedor
- Posicionar o chicote no grupo
- Ligar as conexões elétricas e prender o chicote com as relativas abraçadeiras de fixação

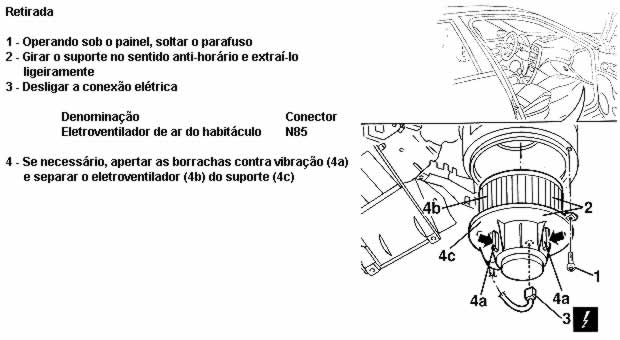

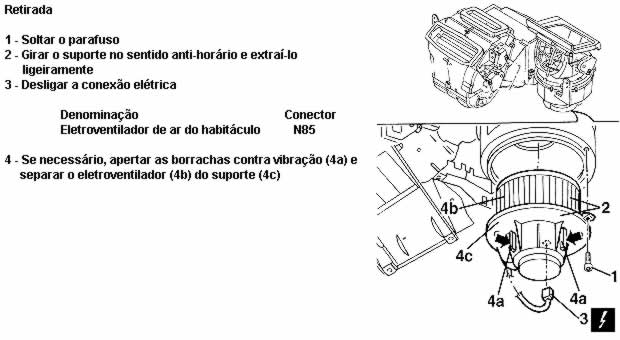

Motor do ventilador do aquecedor

Recolocação

- Verificar se o eletroventilador não está danificado e, se necessário, experimentar sua funcionalidade
- Se desmontado, introduzir na sede o eletroventilador encaixando as borrachas contra vibração
- Ligar a conexão elétrica
- Introduzir na sede o conjunto de suporte do eletroventilador e girá-lo no sentido horário
- Colocar o parafuso
- Experimentar a funcionalidade do eletroventilador nas várias velocidades

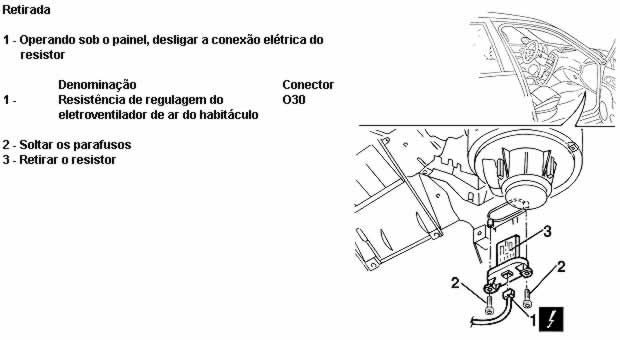

Recolocação

- Verificar se o resistor não está danificado e , se necessário, controlar suas características elétricas
- Reposicionar o resistor
- Colocar os parafusos
- Ligar a conexão elétrica
- Experimentar a funcionalidade do eletroventilador nas várias velocidades

Radiador do aquecedor

Retirada

- Retirar a tubulação de envio de água ao aquecedor - Op. 5010A
- Retirar a tubulação de retorno do de água do aquecedor - Op. 5010A
- Retirar o fechamento lateral do console - Op. 7040A
- Retirar o tubo de ar para os lugares traseiros - Op. 5010B
- Retirar o central do air bag - Op. 5580C

Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag - Precauções)

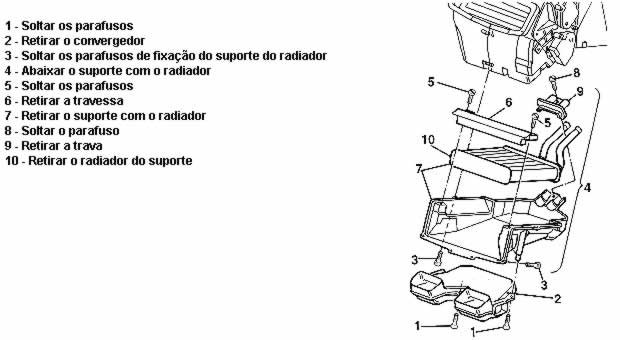

1 - Desligar a mangueira

Recolocação

- Verificar se o radiador não está danificado, não possua vazamentos e não apresenta depósitos de sujeira na superfície das aletas
- Introduzir o radiador no suporte
- Remontar a trava e fixá-la com o relativo parafuso
- Introduzir sob o painel o suporte com radiador
- Remontar a travessa e fixá-la com os relativos parafusos
- Colocar o suporte do radiador na sede
- Colocar os 10 parafusos de fixação do suporte do radiador
- Remontar o convergedor e fixá-lo com os relativos parafusos
- Ligar a mangueira
- Recolocar a central do air bag - Op. 5580C
- Recolocar o tubo de ar para os lugares traseiros - Op. 5010B
- Recolocar o fechamento lateral do console - Op. 7040A
- Recolocar a tubulação de retorno de água do aquecedor - Op. 5010A
- Recolocar a tubulação de envio de água ao aquecedor - Op. 5010A

Recolocação

- Verificar se o eletroventilador não está danificado e, se necessário, experimentar sua funcionalidade
- Se desmontado, introduzir na sede o eletroventilador encaixando as borrachas contra vibração
- Ligar a conexão elétrica
- Introduzir na sede o conjunto suporte
- eletroventilador e girá-lo no sentido horário
- Colocar o parafuso
- Experimentar a funcionalidade do eletroventilador nas várias velocidades
