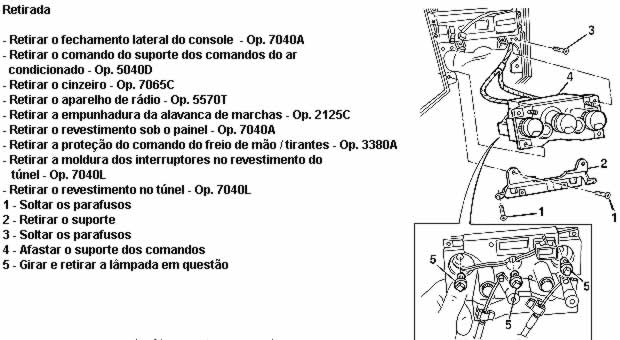

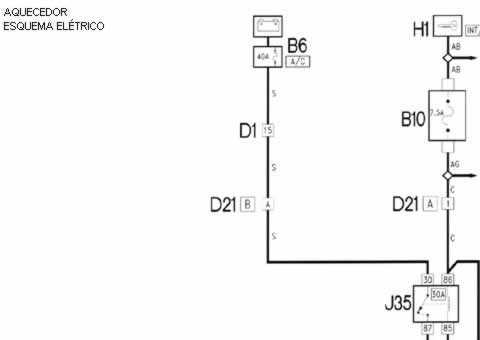

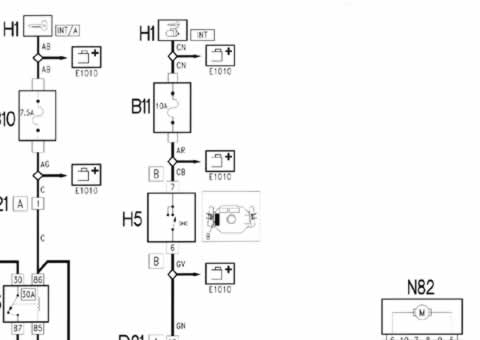

Suporte dos comando do aquecedor
Retirada

- Retirar o fechamento lateral do console - Op. 7040A
- Retirar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Retirar o cinzeiro - Op. 7065C
- Retirar o aparelo de rádio - Op. 5570T
- Retirar a empunhadura da alavanca de marchas - Op. 2125C
- Retirar o revestimento sob o painel - Op. 7040A
- Retirar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Retirar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Retirar o revestimento no túnel - Op. 7040L

Recolocação

Verificar se o suporte dos comandos não está danificado
- Posicionar os cabos de acionamento das portinholas nas relativas travas
- Ligar as conexões elétricas
- Colocar o suporte dos comandos
- Colocar os parafusos
- Recolocar o revestimento no túnel - Op. 7040L
- Recolocar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Recolocar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar o empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570T
- Recolocar o cinzeiro - Op. 7065C
- Recolocar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Recolocar o fechamento lateral do console - Op. 7040A
- Experimentar o correto funcionamento dos comandos

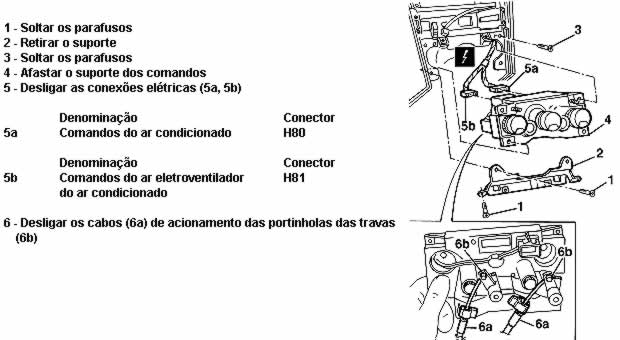

Suporte dos comando aquecedor - Aquecedor ret.

Retirada

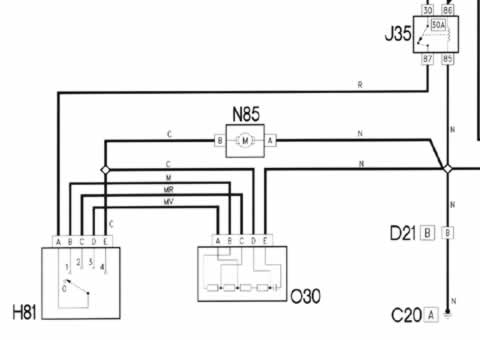

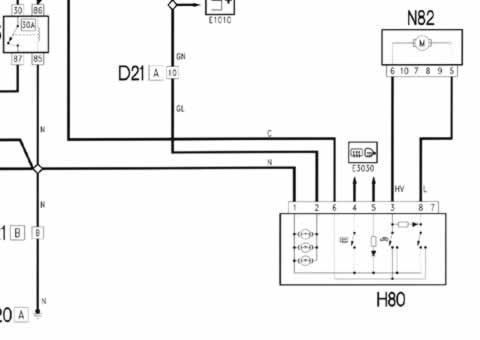

1 - Desligar as conexões elétricas (1a, 1b)

Denominação Conector
1a Comandos do ar H80 condicionado

Denominação Conector
1b Comandos do ar H81 eletroventilador do ar condicionado

2 - Desligar os cabos (2a) de acionamento das portinholas das travas (2b)
3 - Retirar o suporte dos comandos

Recolocação
Verificar se o suporte dos comandos não está danificado
- Posicionar os cabos de acionamento nas relativas travas
- Ligar as conexões elétricas
- Experimentar o correto funcionamento dos comandos

Recolocação

- Verificar se as lâmpadas estão eficientes
- Introduzir na sede e girar a lâmpada
- Montar o suporte dos comandos fixando-o com os parafusos
- Recolocar o revestimento no túnel - Op. 7040L
- Recolocar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Recolocar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar a empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570T
- Recolocar o cinzeiro - Op. 7065C
- Recolocar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Recolocar o fechamento lateral do console - Op. 7040A

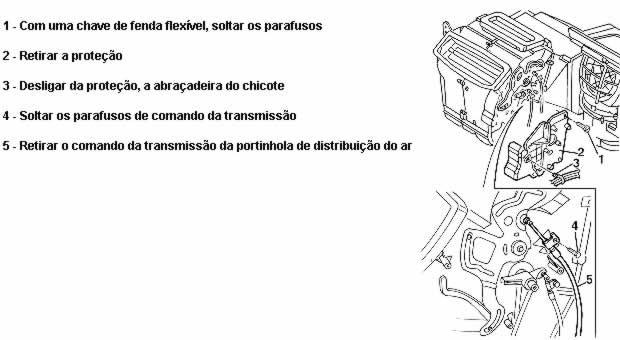

Transmissão comandos da portinhola de distribuição de ar
Retirada

- Retirar o fechamento lateral do console - Op. 7040A
- Retirar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Retirar o cinzeiro - Op. 7065C
- Retirar o aparelho de rádio - Op. 5570T
- Retirar o empunhadura da alavanca de marchas - Op. 2125C
- Retirar o revestimento sob o painel - Op. 7040A
- Retirar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Retirar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Retirar o revestimento no tunel - Op. 7040L
- Retirar o suporte dos comandos do aquecedor - Op. 5020B
- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta-lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Retirar o grupo de apoio no painel - Op. 7040A
- Retirar a tampa do porta-luvas - Op. 7040A
- Retirar a tampa do air bag do lado do passageiro - Op. 7040A
- Retirar o módulo do air bag(lado do passageiro) - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Air Bag - Precauções)
- Retirar o quadro de instrumento analogico combinado - Op. 5560C

1 - Desligar as conexões elétricas (1a. 1b. 1c) da central dos serviços integrados

Denominação Conector
1a Central dos serviços M40A integrados

Denominação Conector
1b Central dos serviços M40B integrados

Denominação Conector
1b Central dos serviços M40C integrados

2 - Soltar os parafusos do suporte da central e relés
3 - Afastar o suporte da central e relés

Recolocação

- Verificar se a transmissão de comando não está danificada
- Recolocar o comando da transmissão da portinhola de distribuição do ar
- Colocar os parafusos de fixação do comando da transmissão
- Ligar a abraçadeira do chicote à proteção
- Remontar a proteção
- Com uma chave de fenda flexível, colocar os parafusos
- Remontar o suporte da central e relés
- Colocar os parafusos do suporte da central e relés
- Retirar o quadro de instrumento analogico combinado - Op. 5560C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Air Bag - Precauções)
- Recolocar o módulo do air bag(lado do passageiro) - Op. 5580C
- Recolocar a tampa do air bag do lado do passageiro - Op. 7040A
- Recolocar a tampa do porta-luvas - Op. 7040A
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta-lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G
- Recolocar o suporte dos comandos do aquecedor - Op. 5020B
- Recolocar o revestimento no tunel - Op. 7040L
- Recolocar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Recolocar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar o empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570T
- Recolocar o cinzeiro - Op. 7065C
- Recolocar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Recolocar o fechamento lateral do console - Op. 7040A

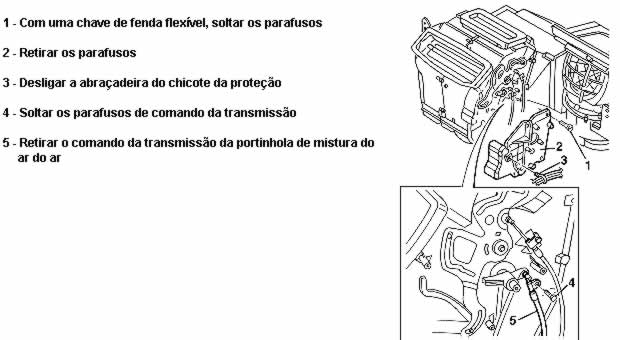

Transmissão do comando da portinhola de mistura do ar
Retirada

- Retirar o fechamento lateral do console - Op. 7040A
- Retirar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Retirar o cinzeiro - Op. 7065C
- Retirar o aparelho de rádio - Op. 5570T
- Retirar o empunhadura da alavanca de marchas - Op. 2125C
- Retirar o revestimento sob o painel - Op. 7040A
- Retirar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Retirar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Retirar o revestimento no tunel - Op. 7040L
- Retirar o suporte dos comandos do aquecedor - Op. 5020B
- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta-lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Retirar o grupo de apoio no painel - Op. 7040A
- Retirar a tampa do porta-luvas - Op. 7040A
- Retirar a tampa do air bag do lado do passageiro - Op. 7040A
- Retirar o módulo do air bag(lado do passageiro) - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Air Bag - Precauções)
- Retirar o quadro de instrumento analogico combinado - Op. 5560C

Recolocação

- Verificar se a transmissão de comando não está danificada
- Recolocar o comando da transmissão da portinhola de mistura do ar
- Colocar os parafusos de fixação do comando da transmissão
- Ligar a abraçadeira do chicote à proteção
- Remontar a proteção
- Com uma chave de fenda flexível, colocar os parafusos
- Remontar o suporte da central e relés
- Colocar os parafusos do suporte da central e relés
- Ligar as conexões elétricas da caixa de fusíveis
- Recolocar o módulo do air bag(lado do passageiro) - Op. 5580C
- Recolocar a tampa do air bag do lado do passageiro - Op. 7040A
- Recolocar a tampa do porta-luvas - Op. 7040A
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta-lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G
- Recolocar o suporte dos comandos do aquecedor - Op. 5020B
- Recolocar o revestimento no tunel - Op. 7040L
- Recolocar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Recolocar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar o empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570T
- Recolocar o cinzeiro - Op. 7065C
- Recolocar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Recolocar o fechamento lateral do console - Op. 7040A

Atuador do comando da port. de tomada de ar ext.

- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta lâmpada da iluminação do porta-luvas Op. 7040G
- Retirar o grupo de apoio no painel - Op. 7040A
- Retirar a tampa do porta-luvas - Op. 7040A
- Retirar a tampa do air bag do lado do passageiro - Op. 7040A
- Retirar o módulo do air bag (lado do passageiro) - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Air Bag - Precauções)
1 - Desligar as conexões elétricas (1a, 1b, 1c) da central dos serviços integrados

Denominação Conector
1a Central dos serviços M40A integrados

Denominação Conector
1b Central dos serviços M40B integrados

Denominação Conector
1b Central dos serviços M40C integrados

2 - Soltar os parafusos do suporte da central e relés
3 - Afastar o suporte da central e relés

Recolocação

- Verificar se o atuador não está danificado e, se necessário, experimentar sua funcionalidade elétrica
- Reposicionar a alavanca de comando da portinhola
- Ligar a conexão elétrica
- Recolocar o grupo na posição correta e fixá-lo com os relativos parafusos
- Remontar o suporte da central e relés
- Ligar as conexões elétricas da central de serviços integrados
- Recolocar o módulo do air bag (lado do passageiro) - Op. 5580C
- Recolocar a tampa do air bag do lado do passageiro - Op. 7040A
- Recolocar a tampa do porta-luvas - Op. 7040A
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta-lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar a empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570T
- Recolocar o cinzeiro - Op. 7065C
- Recolocar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Recolocar a tampa do porta-luvas - Op. 7040A
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G
