Caixa de ar condicionado
Retirada

Respeitar as normas de segurança prescritas (ver 5040A - Precauções)
- Retirar o difusor para desembaçamento do pára-brisa - Op. 5010C
- Retirar a tampa de acesso aos fusíveis no painel de instrumentos - Op. 7040A
- Retirar o revestimento lateral esquerdo do painel de instrumentos - Op. 7040A
- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Retirar o grupo de apoio no painel - Op. 7040A
- Retirar o fechamento lateral do console - Op. 7040A
- Retirar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Retirar o cinzeiro - Op. 7065C
- Retirar o aparelho de rádio - Op. 5570T
- Retirar a empunhadura da alavanca de marchas - Op. 2125C
- Retirar o revestimento sob o painel - Op. 7040A
- Retirar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Retirar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Retirar o revestimento no túnel - Op. 7040L
- Retirar o quadro de instrumentos analógico combinado - Op. 5560C
- Retirar o interruptor de comando do motor para correção / regulagem dos faróis grupos óticos - Op. 5540C
- Retirar o visualizador de anomalias - Op. 5560C
- Retirar o velocímetro / marcador de milhas - Op. 5560B
- Retirar o contagiros - Op. 5560B
- Retirar o módulo do air bag - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag
- Precauções)
- Retirar o volante - Op. 4410A
- Retirar o cabo espiralilado da instalação do air bag - Op. 7040A
- Retirar o cabo espiralilado da instalação do air bag - Op. 5580C
- Retirar as alavanca de direção - Op. 5550A
- Retirar o módulo do air bag (lado do motorista) - Op. 5580C
- Retirar o revestimento da coluna dianteira - Op. 7040H
- Retirar o revestimento do painel de instrumentos - Op. 7040A
- Descarregar o fluido refrigerante
- Desidratar o circuito refrigerante do ar condicionado - Op. 5040A
- Retirar a tubulação de envio de água ao aquecedor - Op. 5010A
- Retirar a tubulação de retor no de água do aquecedor - Op. 5010A
- Retirar o tubo de ar para os lugares traseiros na saída da caixa da climatização Op. 5010B
- Retirar o tubo de ar para os lugares traseiros - Op. 5010B
- Retirar a central de air bag - Op. 5580C
- Retirar a caixa do ar condicionado com o painel retirado - Op. 5540C

Recolocação

- Recolocar o tubo de ar para os lugares traseiros - Op. 5010B
- Recolocar o tubo de ar para os lugares traseiros na saída da caixa da climatização Op. 5010B
- Recolocar a tubulação de retorno de água do aquecedor - Op. 5010A
- Recolocar a tubulação de envio de água ao aquecedor - Op. 5010A
- Recarregar o circuito refrigerante do ar condicionado - Op. 5040A
- Recolocar o revestimento do painel de instrumentos - Op. 7040A
- Recarregar o fluido refrigerante
- Recolocar o revestimento da coluna dianteira - Op. 7040H
- Recolocar o módulo do air bag (lado do motorista) - Op. 5580C
- Recolocar as alavanca de direção - Op. 5550A
- Recolocar o cabo espiralilado da instalação do air bag - Op. 5580C
- Recolocar o cabo espiralilado da instalação do air bag - Op. 7040A
- Recolocar o volante - Op. 4410A
- Recolocar o revestimento no túnel - Op. 7040L
- Recolocar a moldura dos interruptores no revestimento do túnel - Op. 7040L
- Recolocar a proteção do comando do freio de mão / tirantes - Op. 3380A
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar a empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570T
- Recolocar o cinzeiro - Op. 7065C
- Recolocar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Recolocar o fechamento lateral do console - Op. 7040A
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G
- Recolocar o revestimento lateral esquerdo do painel de instrumentos - Op. 7040A
- Recolocar a tampa de acesso aos fusíveis no painel de instrumentos - Op. 7040A
- Recolocar o difusor para desembaçamento do pára-brisa - Op. 5010C
- Experimentar a funcionalidade e a regular montagem dos componentes
envolvidos

Caixa de ar condicionado - Com o painel retirado

Retirada
- Descarregar o fluido refrigerante
- Desidratar o circuito refrigerante - Op. 5040A
- Retirar a tubulação de envio de água ao aquecedor
- Op. 5010A
- Retirra a tubulação de retorno de água do aquecedor - Op. 5010A
- Retirar o tubo de ar para os lugares traseiros na saída da caixa da climatização - Op. 5010B
- Retirar o tubo de ar para os lugares traseiros - Op. 5010B
- Retirar a central do ari bag - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag - Precauções)
1 - Operando no vão do motor, soltar o parafuso de fixação das tubulações na caixa do ar condicionado
2 - Desligar as tubulações (2a) e remover a bucha (2b)

1 - Operando no habitáculo, abrir a abraçadeira de fixação do chicote ao condicionador
2 - Desligar as duas conexões elétricas (2a, 2b) de ligação com o condicionador.

Denominação Conector
2a Conector do painel / ar D21A condicionado aquecedor

Denominação Conector
2b Conector do painel / ar D21B aquecedor condicionado

3 - Abrir as abraçadeiras de fixação do chicote do condicionador ao chicote sob o painel
4 - Liberar do condicionador, o chicote do Air Bag e afastá-lo.
5 - Girar e extrair o sensor de temperatura do ar misturado

1 - Soltar os parafusos de fixação do suporte central
2 - Retirar o suporte central
3 - Soltar os parafusos de fixação do suporte da central dos serviços integrados e relés
4 - Afastar o suporte
5 - Desligar as conexões elétricas (5a, 5b, 5c) da central dos serviços integrados

Denominação Conector
5a Central dos serviços M40A integrados

Denominação Conector
5a Central dos serviços M40B integrados

Denominação Conector
5c Central dos serviços M40C integrados

6 - Abrir as abraçadeiras, liberar os chicotes e retirar o suporte com central e relé

1 - Afastar e fixar provisoriamente os chicotes
2 - Soltar os parafusos de fixação da caixa do condicionador
3 - Soltar a caixa do condicionador completa com chicote

Recolocação

- Verificar se a caixa do condicionador não está danificada
- Recolocar a caixa do condicionador completa com chicote
- Colocar os parafusos de fixação da caixa do condicionador
- Liberar os chicotes fixados provisoriamente na fase de retirada
- Prender os chicotes com as abraçadeiras no suporte da central dos serviços integrados e relés
- Ligar as conexões elétricas da central dos serviços integrados
- Recolocar o suporte
- Colocar os parafusos de fixação do suporte da central dos serviços integrados e relés
- Montar o suporte da central fixando-o com os parafusos
- Colocar e girar na sede o sensor de temperatura do ar misturado
- Fixar ao condicionador o chicote do Air Bag
- Colocar as abraçadeiras do chicote do condicionador ao chicote sob o painel
- Religar as duas conexões elétricas de ligação com o condicionador
- Fixar a abraçadeira do chicote ao aquecedor
- Operando pelo vão do motor, recolocar a bucha, ligar as conexões dos tubos do fluido refrigerante e apertá-las com o parafuso
- Substituir os anéis O-ring das conexõesUtilizar exclusivamente anéis de cor verde, resistentes ao fluido refrigerante R134a
- Lubrificar os filetes de rosca das conexões com óleo anticongelante

Fixação Componente Ø Valor (daNm)
Parafuso Conexão do evaporador 0,9 - 1,2

- Recolocar a central do air bag - Op. 5580C
- Recolocar o tubo de ar para os lugares traseiros - Op. 5010B
- Recolocar o tubo de ar para os lugares traseiros na saída da caixa da climatização - Op. 5010B
- Recolocar a tubulação de retorno de água do aquecedor - Op. 5010A
- Recolocar a tubulação de envio de água ao aquecedor - Op. 5010A
- Recargar o circuito refrigerante do ar condicionado - Op. 5040A

Caixa de ar condic. - Desm. / Mont. em bancada
Desmontagem
1 - Desligar a conexão elétrica (1a) do sensor superior do ar misturado, girar o sensor (1b) no sentido anti-horário e retirá-lo

Denominação Conector
1a Sensor do ar tratado superior K88

2 - Desligar a conexão elétrica (2a) do sensor inferior do ar misturado, girar o sensor (2b) no sentido anti-horário e retirá-lo

Denominação Conector
2a Sensor do ar tratado inferior K87

3 - Retirar as molas de fixação4 - Desligar as conexões elétricas dos três atuadores (4a, 4b, 4c)

Denominação Conector
4a Atuador da distribuição do ar N80

Denominação Conector
4b Atuador da mistura do ar N81

Denominação Conector
4c Atuador da tomada do ar N82

5 - Desligar a conexão elétrica do eletroventilador

Denominação Conector
5 Eletroventilador do ar do habitáculo N85

6 - Desligar as conexões elétricas do variador eletrônico (6a, 6b)

Denominação Conector
6a Variador de velocidade do M72A ventilador

Denominação Conector
6b Variador de velocidade do M72A ventilador

7 - Retirar o chicote completo

Texto referente a figura da próxima página.

Remontagem

- Verificar se todos os componentes não estão danificados

Não experimentar a funcionalidade dos componentes elétricos ligando-os em 12V. Executar a prova da instalação, ao término da operação, utilizando Examiner ou outro instrumento de diagnóstico.
1 - Introduzir as portinholas nos relativos pinos

Operar de modo a acoplar corretamente o dente de trava (1a) na relativa sede (1b) no pino

- Recompor as duas semi-caixas
- Posicionar as guarnições
- Recompor a guarnição aproximando com cuidado as bordas do corte
- Montar a semi-caixa superior fixando-a com os parafusos
1 - Introduzir a portinhola de recirculação no relativo pino.

Operar de modo a acoplar corretamente o dente de trava (1a) na relativa sede (1b) no pino.

- Recompor as duas semi-caixas do convergedor de ar e colocar os parafusos de fixação
- Recolocar a guarnição aproximando com cuidado as bordas do corte

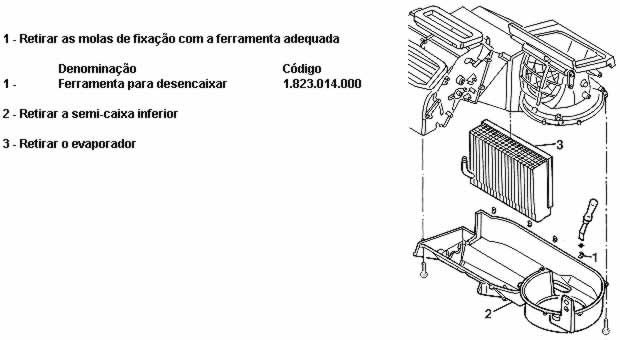

- Colocar o evaporador na sede
- Montar a semi-caixa inferior fixando-a com as relativas molas
- Apertar as molas na sede, sem forçá-las
- Colocar a chapa inferior da válvula de expansão
- Colocar as conexões das tubulações do fluido refrigerante fixando-as juntamente à chapa superior
- Montar a tampa da válvula de expansão
- Colocar a proteção de borracha
- Colocar a alavanca de comando da portinhola de recirculação de ar
- Montar o atuador da recirculação de ar
- Montar o grupo de alavancas de comando
- Posicionar corretamente o grupo das alavancas nos relativos pinos
- Montar a tampa das alavancas de comando
- Posicionar a árvore do motor do atuador da distribuição do ar
- Montar o atuador da distribuição do ar
- Montar o atuador da mistura do ar
- Montar o variador eletrônico do eletroventilador
- Apertar as borrachas contra vibração e recompor o grupo eletroventilador.
- Introduzir o eletroventilador em sua sede e girá-lo no sentido horário
- Colocar o parafuso de trava

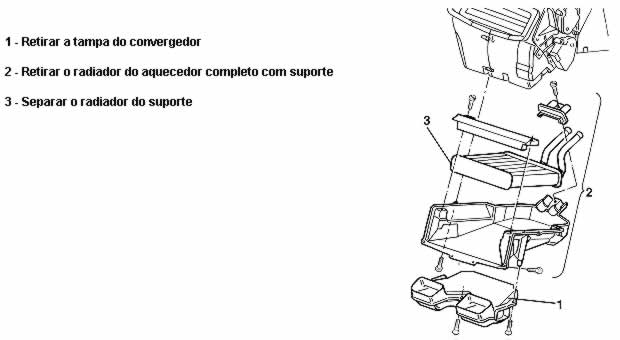

- Montar o radiador do aquecedor no relativo suporte e fixá-lo ao convergedor
- Montar a tampa do convergedor
- Ligar as conexões elétricas e prender o chicote com as relativas abraçadeiras de fixaçãoIntroduzir nas sedes os sensores do ar misturado, girá-los no sentido horário e ligá-los

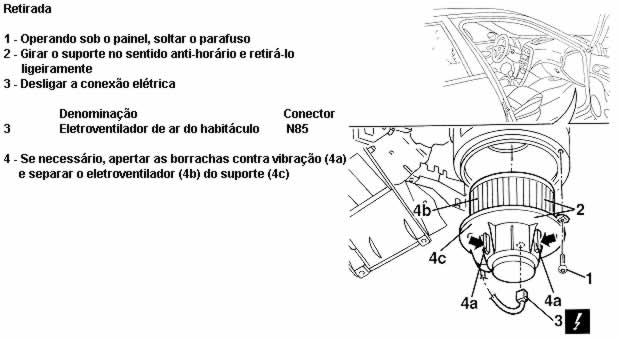

Eletroventilador do condicionador de ar

Recolocação

- Verificar se o eletroventilador não está danificado e, se necessário, experimentar sua funcionalidade
- Se desmontado, introduzir na sede o eletroventilador encaixando as borrachas contra vibração
- Ligar a conexão elétrica
- Introduzir na sede o conjunto suporte eletroventilador e girá-lo no sentido horário
- Colocar o parafuso
- Experimentar a funcionalidade da instalação utilizando Examiner ou outro instrumento de diagnóstico

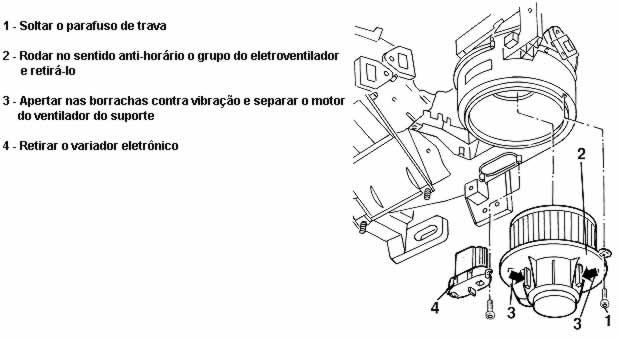

Eletroventilador - Com a caixa de ar retirada

Recolocação

- Verificar se o eletroventilador não está danificado e, se necessário, experimentar sua funcionalidade
- Se desmontado, introduzir na sede o eletroventilador encaixando as borrachas contra vibração
- Ligar a conexão elétrica
- Introduzir na sede o conjunto suporte - eletroventilador e girá-lo no sentido horário
- Colocar o parafuso
- Experimentar a funcionalidade da instalação utilizando Examiner ou outro instrumento de diagnóstico

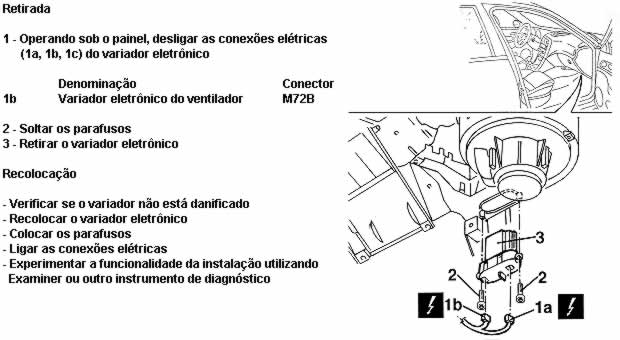

Variador eletrônico do motor do eletroventilador

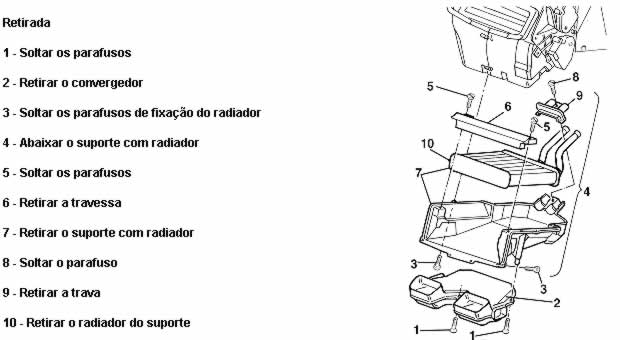

Radiador do aquecedor do ar condicionado

Retirada
- Retirar a tubulação de envio de água ao aquecedor - Op. 5010A
- Retirar a tubulação de retorno de água do aquecedor - Op. 5010A
- Retirar o fechamento lateral do console - Op. 7040A
- Retirar o tubo de ar para os lugares traseiros - Op. 5010B
- Retirar a central do air bag - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag - Precauções)

1 - Desligar a mangueira
2 - Girar e extrair o sensor de temperatura do ar misturado

Recolocação

- Verificar se o radiador não está danificado e não apresenta vazamentos ou depósitos de sujeira na superfície com aletas.
- Introduzir o radiador no suporte
- Remontar a trava e fixá-la com o relativo parafuso
- Introduzir sob o painel o suporte com radiador
- Remontar a travessa e fixá-la com os relativos parafusos
- Colocar o suporte do radiador na sede
- Colocar os os parafusos de fixação do suporte do radiador
- Remontar o convergedor e fixá-lo com os relativos parafusos
- Ligar o sensor de temperatura do ar misturado
- Recolocar o tubo de ar para os lugares traseiros - Op. 5010B
- Recolocar o fechamento lateral do console - Op. 7040A
- Recolocar a tubulação de retorno de água do aquecedor - Op. 5010A
- Recolocar a tubulação de envio de água ao aquecedor - Op. 5010A
