Esguichos do lavador do pára-brisa
Retirada
1
- Levantar o capô do motor e desencaixar o
esguicho com a ferramenta apropriada
- Retirar o braço
do limpador do pára-brisa
completo com palheta - Op. 5050B
2 - Desligar o esguicho do tubo
Recolocação
- Verificar se o esguicho
não está danificado ou
obstruído
- Ligar o tubo ao esguicho
- Colocar o esguicho na sede
- Operar no parafuso
para regular o esguicho no
pára-brisa
Eletrobomba do lavador do pára-brisa
Recolocação
- Verificar se a eletrobomba
não está danificada e, se necessário, experimentar
sua funcionalidade elétrica
- Ligar à eletrobomba, o tubo de envio de líquido
- Colocar a eletrobomba em sua sede
- Ligar a conexão elétrica à eletrobomba
- Abastecer o reservatório
- Experimentar a funcionalidade do lavador do pára-brisa
Palhetas do limpador do pára-brisa
Retirada
1 - Levantar o braço do limpador
2 - Apertar a extremidade
com trava (2a) do suporte
(2b) e retirar a palheta (2c) pela extremidade do
braço
Recolocação
- Verificar se a palheta
não está danificada e se o
perfil de borracha está em bom estado
- Introduzir o suporte
na extremidade do braço e
encaixar a trava
- Abaixar o braço do limpador
- Experimentar o funcionamento
do limpador do
pára-brisa
Braço do limpador do pára-brisa
Retirada
- Retirar as palhetas
do limpador do
pára-brisa - Op. 5050B
1 - Levantar o capô
do motor e desencaixar a
cobertura da porca
2 - Retirar a porca
3 - Retirar o braço limpador
Recolocação
- Verificar se o braço do limpador não está danificado
- Remontar o braço fixando-o com a porca
- Colocar a capa da porca
- Recolocar as palhetas
do limpador do
pára-brisa - Op. 5050B
- Experimentar o regular
funcionamento do limpador
do pára-brisa

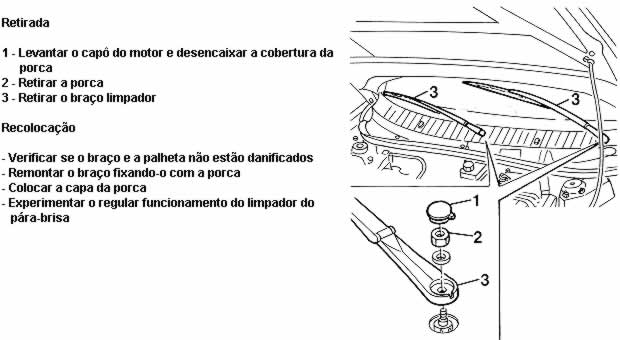

Braço do limpador do pára-brisa com palheta
Conjunto do limpador do pára-brisa
Retirada
- Retirar o braço
do limpador do pára-brisa completo
com palheta - Op. 5050B
- Retirar o revestimento
da base do
pára-brisa - Op. 7055A
- Retirar a coifa
de proteção do motor
- Desligar a conexão
elétrica
Denominação Conector
2 Motor do limpador
do N20 pára-brisa
3 - Soltar os parafusos
4 - Retirar o conjunto limpador do pára-brisa
Recolocação
- Verificar se o conjunto
do limpador do pára-brisa
não está danificado
- Remontar o conjunto do limpador do pára-brisa
- Colocar os parafusos
- Ligar a conexão elétrica
- Remontar a proteção do motor
- Recolocar o revestimento
da base do
pára-brisa - Op. 7055A
- Recolocar os braços
do limpador do pára-brisa
completo com palheta - Op. 5050B
- Experimentar a funcionalidade
do limpador do
pára-brisa
Motor do limpador do pára-brisa
Retirada
- Retirar o braço do limpador do pára-brisa
- Retirar o revestimento da base do
pára-brisa - Op. 7055A
- Retirar o conjunto
limpador do pára-brisa ou
reparação
1 - Operando na bancada, soltar a porca central
2 - Soltar os parafusos de fixação do motor
3 - Retirar o motor
Recolocação
- Verificar se o motor
não está danificado e, se
necessário, experimentar sua funcionalidade
elétrica
- Recolocar o braço
do limpador do pára-brisa
completo com palheta - Op. 5050B
- Recolocar o revestimento
da base do
pára-brisa - Op. 7055A
Remontar o motor,
é necessário zerá-lo ligando-o provisoriamente
ao conector e ativando mediante o comando
do limpador do pára-brisa
1 - Remontar o motor
zerado, com os braços do
limpador na posição de perfeito alinhamento
- Colocar os parafusos de fixação do motor
- Colocar a porca central
- Recolocar o conjunto
do limpador do pára-brisa
ou reparação - Op. 5050B
- Recolocar o revestimento
da base do pára-brisa -
Op. 7055A
- Recolocar o braço
do limpador do pára-brisa
Op. 5050B
- Experimentar a funcionalidade
do limpador do
pára-brisa

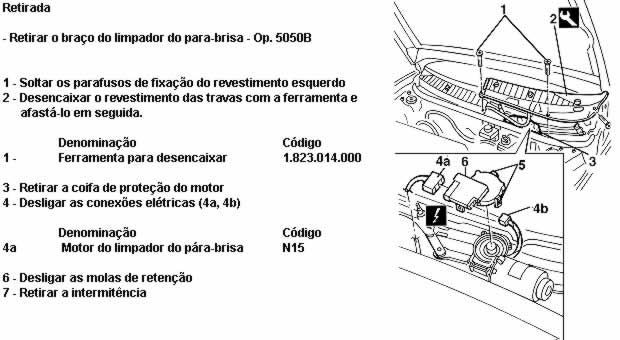

Intermitência do motor do limpador do pára-brisa
Retirada
1 - Desligar a conexão elétrica
2 - Desligar as molas de retenção
3 - Retirar a intermitência
Recolocação
- Verificar se a intermitência
não está danificada e,
se necessário, experimentar sua funcionalidade
elétrica
- Colocar as molas de retenção
- Ligar a conexão elétrica
Recolocação
- Verificar se a intermitência
não está danificada e, se necessário, experimentar
sua funcionalidade elétrica
- Remontar a intermitência
- Colocar as molas de retenção
- Ligar as conexões elétricas
- Colocar a coifa de proteção do motor
- Remontar o revestimento esquerdo e colocá-lo nas travas
- Colocar os parafusos de fixação do revestimento
- Recolocar o braço do limpador do pára-brisa completo com palheta - Op. 5050B
- Experimentar a funcionalidade
do limpador do pára-brisa
