Advertências
- Não tentar dar partida
no motor com o cabo massa da bateria frouxo, para não
causar graves danos ao chicote;
- Não retirar jamais,
com força, cabos ou chicotes quando se puder desligar os
cabos das conexões ou dos terminais;
- Desligar todas as
centrais e os dispositivos eletrônicos no caso de operações de
solda elétrica sobre a carroceria;
- Antes de substituir
um fusível, verificar para que o circuito protegido não
apresente anomalias;
- Na substituição
dos fusíveis, ter certeza para que o no fusível seja da mesma
capacidade;
- Não utilizar fusíveis de capacidade superior ou inferior.
Precauções
Agindo sobre os componentes
elétricos, adotar e seguir escrupulosamente as seguintes
operações:
- retirar os anéis, relógios de pulso ou outros objetos metálicos;
- antes de intervir
sobre o sistema elétrico (conectores, componentes elétricos,
chicotes, etc.), DESLIGAR A BATERIA;
- prestar atenção
aos arcos elétricos. Também se a tensão está em 12V, a bateria
pode causar elevadas correntes em caso de curto-circuito, provocando arcos ou
centelhamentos
que podem causar perigo para o operador ou princípio de
incêndio;
- prestar atenção
às altas tensões. O sistema de ignição eletrônica gera tensões de
20.000V e por isso pode se tornar muito perigoso. Agir com muito cuidado quando
se trabalhar
com estes componentes ou nas suas vizinhanças;
- evitar os incêndios.
Não fumar quando se trabalha nas proximidades da bateria
ou dos componentes sujeitos ao aquecimento durante o uso.(por exemplo:
lâmpadas halôgenas),
ou na zona do vão do motor com o motor ainda quente.
Prestar, além disto,
atenção para evitar queimaduras ou danos aos acabamentos
e componentes.

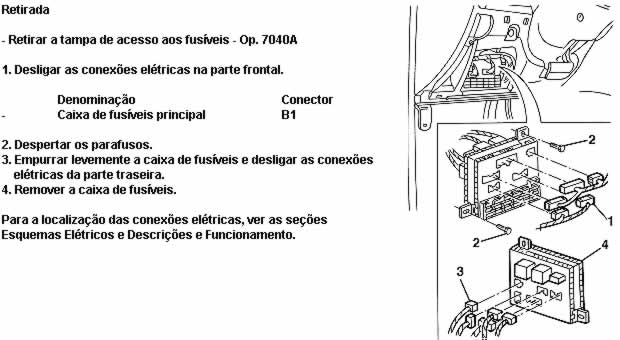

Caixa de fusíveis principal
Recolocação
- Verificar se a caixa
de fusíveis não está danificada e, se necessário, verificar as
ligações internas.
- Posicionar a caixa de fusíveis.
- Ligar as conexões elétricas da parte de trás.
- Apertar os parafusos.
- Ligar as conexões elétricas da parte da frente.
- Recolocar a tampa
de cobertura de acesso aos fusíveis no painel
porta-instrumentos - Op.7040A
- Testar a funcionalidade do sistema.
Caixa de fusíveis auxiliar
Para a localização
das conexões elétricas, ver as seções
Esquemas Elétricos e Descrições e Funcionamento.
Retirada
- Retirar a tampa
de cobertura para acesso aos
fusíveis no painel porta-instrumentos - Op. 7040A.
- Retirar a caixa de fusíveis principal.
1. Soltar o parafuso de fixação do suporte;
2. Liberar os porta-fusíveis (2a) do suporte (2b).
Recolocação
- Montar os porta-fusíveis sobre o suporte;
- apertar os parafusos de fixação do suporte;
- Recolocar a caixa de fusíveis principal - Op. 5505A
- Recolocar aq tampa
de cobertura de acesso aos
fusíveis no painel porta-instrumentos - Op. 7040A
Central de multiserviços integrado
Retirada
- Retirar o interruptor
para a iluminação do
porta-luvas no painel porta-instrumentos - Op. 7040G
- Retirar o porta-lâmpada
para iluminação do
porta-luvas - Op. 7040G
- Retirar o conjunto
porta-objetos do
painel - Op. 7040A
1. Soltar os parafusos;
2. Colocar de lado
parcialmente a central de serviços
integrados;
3. Desligar as conexões elétricas (3a, 3b, 3c).
Denominação Conector
3a Central de serviços M40A
integrados
Denominação Conector
3b Central de serviços
M40B integrados
Denominação Conector
3c Central de serviços
M40C integrados
Recolocação
- Verificar se a central não está danificada;
- ligar as conexões elétricas;
- remontar a central de serviços integrados;
- apertar os parafusos;
- Recolocar o conjunto porta-objetos no painel - Op. 7040A
- Recolocar o porta-lâmpada para a iluminação do porta-luvas - Op. 7040G
- Recolocar o interruptor
para iluminação do porta-luvas no painel
porta-instrumentos - Op. 7040G
- Testar o funcionamento dos sistemas controlados pela central.
Nó porta-massa
Retirada
- Remover os componentes
que impedem o acesso
ao nó porta-massa;
1. soltar os parafusos;
2. retirar o nó porta-massa.
Recolocação
- Verificar se o anel
não está danificado e que os
cabos estejam corretamente presos;
- Verificar se a zona
de fixação propicia ima ligação
segura e isenta de sujeira;
- Posicionar o nó
porta-massa e fixá-lo com o
parafuso;
- Testar o funcionamento
dos sistemas ligados a este
massa.
Esquemas Elétricos - Índice dos Chicotes
Sigla Descrição
10 Chicote da travessa
12 Chicote dianteiro
20 Chicote do painel
25 Chicote traseiro
28 Chicote do porta-malas
30 Chicote da porta dianteira esquerda
31 Chicote da porta dianteira direita
34 Chicote da porta traseira esquerda
35 Chicote da porta traseira direita
40 Cabo negativo da bateria
41 Cabo positivo da bateria
50 Chicote do motor
55 Chicote das bobinas e injetores
60 Chicote do Air Bag
61 Chicote dos pretensionadores
63 Chicote do ABS
65 Chicote do condicionador
67 Chicote do aquecedor
70 Chicote dos faróis de neblina
75 Cabo negativo do vidro traseiro térmico
80 Contato espiralado (*)
(*) Ilustrado com chicote do Air Bag (60)
DESCRIÇÃO
Neste capítulo estão
ilustrados os chicotes do veículo, considerando também todas as
diferenças conforme a validade do modelo. Para
cada um destes é indicado o lay out do mesmo e a posição de todas as conexões
dos componentes pertencentes a tal chicote.
Além disto, em correspondência
das conexões intermediárias, é indicado o chicote ao
qual este está ligado, Para
a identificação de cada componente com base no código e para a indicação
das relativas funções,
ver o capítulo "Catálogo de componentes".

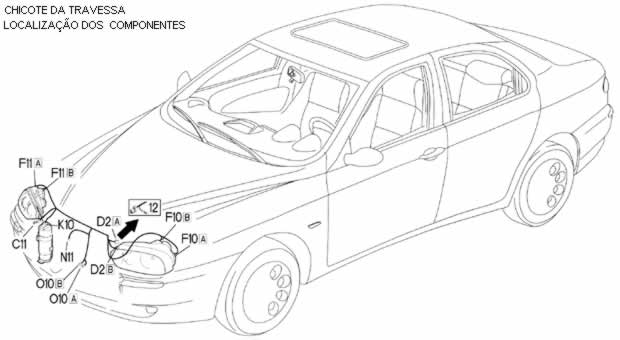

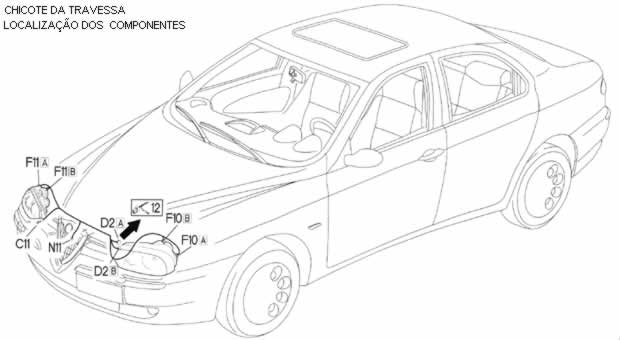

Chicote da Travessa - Loc. dos Componentes

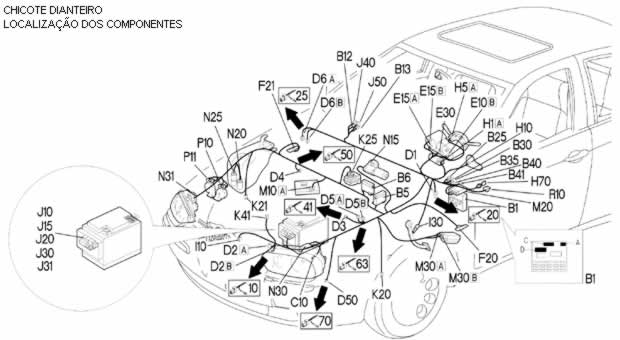

Chicote Dianteiro - Loc. dos Componentes
