Advertência
- Não tentar fazer
o motor funcionar com o cabo massa da bateria frouxo, para não
causar graves danos ao chicote.
- Não puxar jamais,
com força, cabos ou chicotes enquanto se puder soltar os cabos
da conexões ou dos terminais;
- desligar todas as
centrais e os dispositivos eletrônicos nos casos de operações
com solda elétrica sobre a carroceria;
- antes de substituir
um fusível, assegurar-se para que o novo fusível tenha a
mesma capacidade. Não utilizar fusíveis de capacidade inferior ou superior.
Precauções
Agindo sobre os componentes
elétricos, adotar e seguir escrupulosamente as seguintes
precauções:
- retirar anéis, relógios de pulso ou outros objetos metálicos.
- Antes de trabalhar
sobre o sistema elétrico (conectores, componentes elétricos,
chicotes, etc.) DESLIGAR A BATERIA;
- prestar atenção
aos arcos elétricos. Também se a tensão é de 12V, a bateria pode
provocar elevadas correntes em caso de curto-circuito, provocando arcos ou
centelhas que representar
perigo para o operador ou princípio de incêndio;
- prestar atenção
às altas tensões. O sistema de ignição eletrônica gera tensões de
20.000V e pode também representar muito perigo. Agir com muito cuidado
quando se trabalhar
com estes componentes ou na vizinhança destes;
- Evitar os incêndios.
Não fumar quando se estiver trabalhando nas proximidades
da bateria ou dos componentes sujeitos a aquecimento durante o uso (exemplo:
lâmpadas halôgenas),
ou na zona do vão do motor com o motopropulsor ainda
quente. Prestar,
além disto, atenção para evitar queimaduras ou danos às
ferramentas ou componentes.
Chicote integrado da porta
Retirada
1. Desligar as conexões
elétricas da fechadura da porta (1a, 1b, 1c), do motor do
levantador do vidro (1d) e do espelho retrovisor (1e).
Denominação Conector
1a Motor da fechadura
da porta dianteira esquerda N50A 7
Denominação Conector
1b Motor da fechadura da porta dianteira esquerda N50B
Denominação Conector
1c Motor da fechadura da porta dianteira esquerda N50C
Denominação Conector
1a Motor da fechadura da porta dianteira direita N51A
Denominação Conector
1b Motor da fechadura da porta dianteira direita N51B
Denominação Conector
1c Motor da fechadura da porta dianteira direita N51C
Denominação Conector
1d Motor do levantador do vidro dianteiro esquerdo N60
Denominação Conector
1d Motor do levantador do vidro dianteiro direito N61
Denominação Conector
1e Motor retrovisor externo esquerdo P60
Denominação Conector
1e Motor retrovisor externo direito P61
2. Soltar o parafuso
inferior de fixação da guia do
vidro para permitir a saída da conexão elétrica do
chicote da porta;
3. desligar a conexão elétrica do chicote da porta.
Denominação Conector
3 Conexão traseira
/ porta D30
dianteira esquerda
Denominação Conector
3 Conexão traseira
/ porta D31
dianteira direita
4. desligar as presilhas de retenção do chicote da
porta;
5. retirar o chicote do chassi da porta.
Retirada
- Verificar se o chicote
não está danificado e que cada cabo esteja corretamente
preso no conector;
- verificar se as
conexões estão providas dos dispositivos anti-arrancamento dos
cabos (secondary lock);
- se necessário, efetuar a verificação de continuidade apropriada;
- inserir o chicote na própria sede no interior do vão da porta;
- encaixar as presilhas de retenção do chicote ao chassi da porta;
- ligar as conexões elétricas;
- apertar o parafuso inferior de fixação da guia do vidro;
- testar o funcionamento dos componentes elétricos ligados.
Chicote integrado da porta dianteira
Retirada
- Retirar o painel
da maçaneta interna do comando de abertura lateral
dianteiro - Op. 7005C
- Retirar o apoio interno da porta lateral dianteira - Op. 7005E
- Retirar o recobrimento angular de uma porta dianteira - Op. 7005E
- Retirar o chicote
para o sistema de rádio sobre o painel da porta
dianteira - Op. 7005E
- Retirar o alto-falante dianteiro - Op. 5570T
- Retirar o painel interno de uma porta dianteira - Op. 7005E
- Retirar a proteção / reparo da água da porta lateral dianteira - Op. 7005A
- Retirar o chicote integrado da porta dianteira - Op. 5505B
Recolocação
- Retirar o chicote integrado da porta dianteira - Op. 5505B
- Retirar a proteção / reparo da água da porta lateral dianteira - Op. 7005A
- Retirar o painel interno de uma porta dianteira - Op. 7005E
- Retirar o alto-falante dianteiro - Op. 5570T
- Retirar o chicote
para o sistema de rádio sobre o painel da porta
dianteira - Op. 7005E
- Retirar o recobrimento angular de uma porta dianteira - Op. 7005E
- Retirar o apoio interno da porta lateral dianteira - Op. 7005E
- Retirar o painel
da maçaneta interna do comando de abertura lateral
dianteiro - Op. 7005C
- Testar o funcionamento dos componentes elétricos ligados.
1. Desligar as conexões
elétricas (1a, 1b, 1c).
Denominação Conector
1a Lanterna traseira
F35 esquerda
(parte móvel
sobre o porta-malas)
Denominação Conector
1b Lanterna traseira
esquerda F36
(parte móvel sobre
o porta-malas)
Denominação Conector
1c Interruptor de
abertura I11
do porta-malas
2. Tirar a presilha de retenção do chicote.
3. Tirar o conduto
passa cabos de ambas
extremidades.
4. Retirar o chicote da tampa do porta-malas.
Recolocação
- Verificar se o chicote
não está danificado e que cada cabo esteja corretamente
preso na conexão;
- inserir o chicote na tampa do porta-malas;
- Prender as presilhas de retenção do chicote;
- Ligar as conexões elétricas;

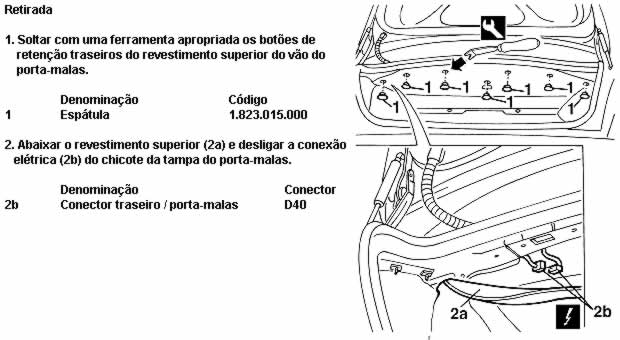

- Colocar os botões de retenção traseiros do revestimento superior.
Chicote integrado da tampa do porta-malas
Retirada
- Retirar o revestimento do porta-malas - Op. 7025B
- Retirar o chicote integrado da tampa do porta-malas - Op. 5505B
Recolocação
- Recolocação o chicote integrado da tampa do porta-malas - Op. 5505B
- Recolocação o revestimento
do porta-malas - Op. 7025B
