Conector Múltiplo de Diagnóstico - Descrição

O veículo possui várias centrais eletrônicas com função de autodiagnósticos.
Ligando-se a estas centrais com uma aparelhagem de diagnósticos (Examiner ou outros instrumentos) é possível a leitura dos dados do diagnóstico (parâmetros, erros) ou a execução dos diagnósticos ativos previstos.

Neste veículo não existe uma tomada específica para diagnósticos para ligação de cada central, mas foi adotada uma única tomada de diagnósticos unificada de 16 vias, localizada no lado esquerdo do painel, acima da caixa de fusíveis.
A esta se liga, através de um adaptador, a aparelhagem de diagnósticos (Examiner ou outros instrumentos) para depois selecionar via software o sistema a cujo diagnóstico se quer ligar.

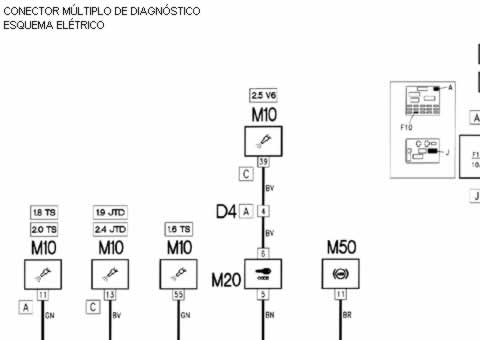

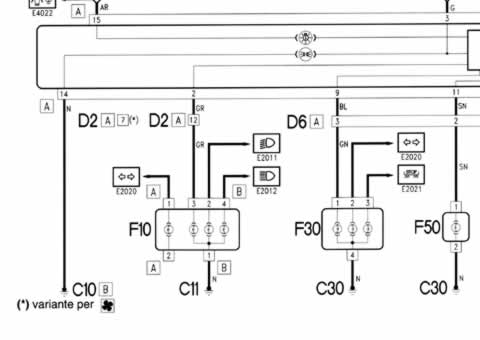

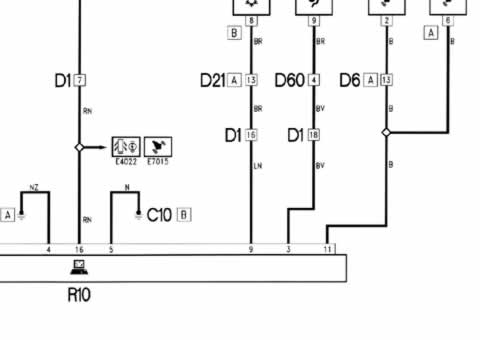

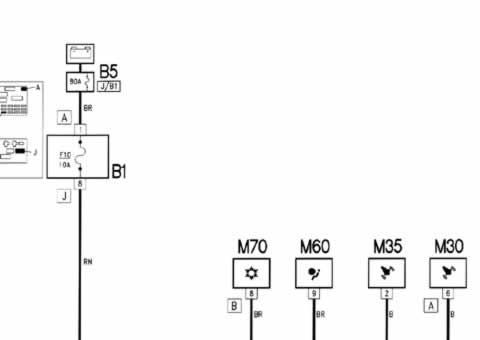

Conector Múltiplo de Diagnóstico - Esquema Elétrico

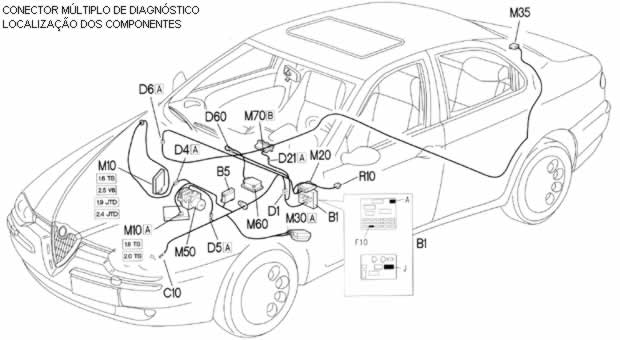

Conector Múltiplo de Diag. - Loc. Componentes
