Advertência - Precauções
ADVERTÊNCIA

- Não tentar funcionar o motor com o cabo massa da bateria frouxo, para não causar graves danos ao chicote.
- Nunca puxar com força os cabos ou chicotes, uma vez que os mesmos podem se desprender das conexões ou dos terminais.
- Desligar todas as centrais e dispositivos eletrônicos no caso de soldas elétricas na carroceria
- Antes de substituir um fusível, verificar se o circuito protegido não apresenta s anomalias.
- Na substituição dos fusíveis, certificar-se de que o novo fusível tenha a correta aperagem. Não utilizar fusíveis de amperagem superior ou inferior.

PRECAUÇÕES

Operando nos componentes elétricos, observar criteriosamente as seguintes precauções.
- Retirar anéis, relógio de pulso ou outros objetos metálicos.
- Antes de intervir no circuito elétrico (conectores, componentes elétricos, chicotes, etc.) DESLIGAR A BATERIA.
- Prestar atenção nos arcos elétricos. Mesmo a tensão sendo de 12V, a bateria pode causar elevada corrente elétrica em caso de curto-circuito, provocando arcos ou centelhamentos que podem causar perigo para o operador ou princípio de incêndio.
- Prestar atenção às altas tensões. O sistema de ignição eletrônica gera tensões de 20.000V e podem ser muito perigosas. Agir com muita cautela quando se opera nestes componentes ou próximo deles.
- Evitar incêndios. Não fumar operando próximo à bateria ou dos componentes sujeitos a aquecimento durante o uso (ex. lâmpadas halógenas), ou na zona do vão motor com motor ainda quente. Além disso, prestar atenção para evitar
queimaduras ou danos a ferramentas e componentes.

Bateria
Desmontagem

- Colocar o veículo no elevador.
- Retirar o parafuso de fixação da chapa de apoio localizada no suporte da bateira.
- Soltar a bateria completa com a correia do suporte de fixação e removê-la.

Montagem
- Posicionar a bateria na respectiva bandeja de suporte.
- Posicionar a chapa de apoio de fixação com o respectivo suporte e colocar os parafusos de fixação.

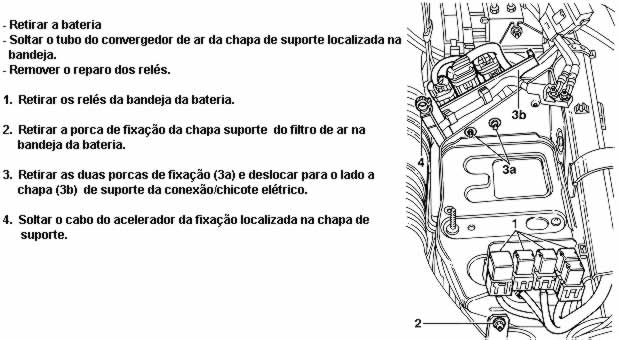

Bandeja da bateria

1. Soltar os parafusos (1a) de fixação superior da bandeja na carroceria e afrouxar o parafuso inferior (1b) .

2. Remover a bandeja da bateria.

Recolocação

- Colocar a bandeja no vão da bateria.
- Colocar os 4 parafusos da bandeja da bateria na carroceria.
- Prender o cabo do acelerador na fixação da chapa suporte localizada na bandeja.
- Posicionar a chapa suporte da conexão/chicote elétrico e colocar os dois parafusos de fixação.
- Colocar as porcas de fixação do suporte do filtro de ar na bandeja da bateria.
- Remontar os relés na bandeja com o respectivo reparo.
- Montar a fixação do tubo do convergedor de ar no respectivo suporte de apoio da bandeja.
- Recolocar a bateria.
