Advertências
- Não tentar funcionar
o motor com o cabo massa da bateria frouxo, para não
causar graves danos ao chicote.
- Nunca puxar com
força os cabos ou chicotes, uma vez que os mesmos podem se
desprender das conexões ou dos terminais.
- Desligar todas as
centrais e dispositivos eletrônicos no caso de soldas elétricas na
carroceria
- Antes de substituir
um fusível, verificar se o circuito protegido não apresenta
anomalias.
- Na substituição
dos fusíveis, certificar-se de que o novo fusível tenha a correta
amperagem. Não utilizar fusíveis de amperagem superior ou inferior.
Lanterna traseira externa
Retirada
- Abrir a tampa do
porta-malas e soltar os parafusos
laterais da caixa
1 - Soltar os parafusos
e retirar a proteção da lanterna
2 - Afastar o revestimento lateral
3 - Desligar a conexão elétrica
Denominação Conector
3 Lanterna tras. esquerda
F30 (parte
fixa)
Denominação Conector
3 Lanterna tras. direita
F31 (parte
fixa)
4 - Soltar as porcas de fixação da lanterna
5 - Retirar a lanterna
Recolocação
- Verificar se a lanterna não está danificada
- Montar a lanterna traseira fixando-a com as porcas
- Ligar a conexão elétrica
- Experimentar a funcionalidade das luzes traseiras
- Recolocar o revestimento lateral
- Montar a proteção da lanterna fixando-a com os parafusos
- Colocar os parafusos laterais da caixa
- Experimentar a funcionalidade das luzes e soltar os parafusos
Lanterna traseira interna
Retirada
1 - Abrir a tampa
do porta-malas e soltar os parafusos
de fixação do revestimento interno
1 - Abaixar o revestimento
interno (1a) e desligar a
conexão elétrica (1b)
Denominação Conector
1b Lanterna tras.
esquerda F35
(parte móvel no porta-malas)
Denominação Conector
1b Lanterna tras.
direita F36
(parte móvel no porta-malas)
2 - Soltar as porcas
3 - Retirar a lanterna traseira interna
Recolocação
- Verificar se a lanterna não está danificada
- Remontar a lanterna fixando-a com as porcas
- Ligar a conexão elétrica
- Reposicionar o revestimento interno e fixá-lo com os parafusos
- Experimentar a funcionalidade das luzes de marcha-à-ré e traseiras de neblina
Lâmpada de neblina ou marcha-a-ré
Retirada
1 - Abrir a tampa
do porta-malas e soltar os parafusos
de fixação do revestimento interno
1 - Abaixar o revestimento
interno (1a), operar nas
travas (1b) e retirar o porta-lâmpadas (1c)
2 - Retirar a lâmpada de encaixe tipo baioneta
Recolocação
- Verificar a funcionalidade das lâmpadas
- Remontar as lâmpadas no porta-lâmpadas
- Introduzir o porta-lâmpadas e encaixar as travas
- Reposicionar o revestimento interno e fixá-lo com os parafusos
- Experimentar a funcionalidade das luzes de marcha-à-ré e traseiras de neblina
Lâmpada - Parada, Posição, Direção
Recolocação
- Verificar a funcionalidade das lâmpadas
- Remontar as lâmpadas no porta-lâmpadas
- Introduzir o porta-lâmpadas e encaixar as travas
- Reposicionar o revestimento
interno e fixá-lo com
os parafusos
- Experimentar a funcionalidade
das luzes de
marcha-à-ré e traseiras de neblina
Recolocação
- Verificar a funcionalidade das lâmpadas
- Remontar as lâmpadas no porta-lâmpadas
- Introduzir o porta-lâmpadas e encaixar as travas
- Reposicionar a proteção da lanterna e fixá-la com os parafusos
- Experimentar a funcionalidade das luzes de marcha-à-ré e traseiras de neblina
Lanterna de placa
Retirada
1 - Com uma chave
de fenda, operar no lado direito
e desencaixar a lanterna
2 - Desligar a conexão elétrica
Denominação Conector
2 Luz de placa. esquerda F50
Denominação Conector
2 Luz de placa. direita F51
1 - Se necessário,
girar o porta-lâmpada (1a) no
sentido anti-horário, retirá-lo e remover a lâmpada
(1b) (encaixe a pressão)
Retirada
- Verificar se a lanterna e a lâmpada não estão danificados
- Se retirada, recolocar a lâmpada com o porta-lâmpada
- Ligar a conexão elétrica
- Experimentar a funcionalidade das luzes de placa
- Colocar a lanterna

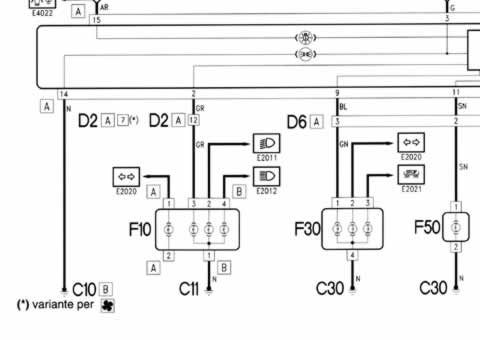

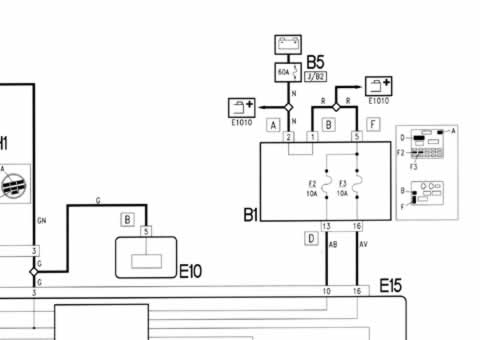

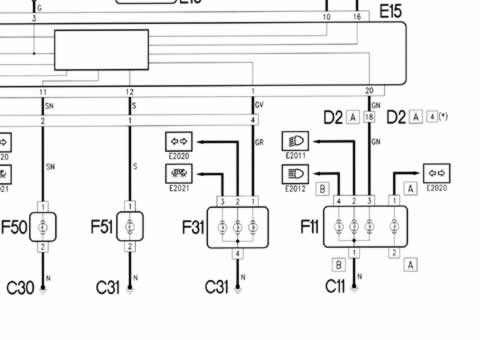

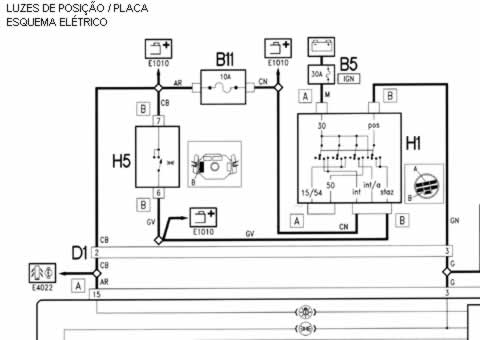

Luzes de Posição/Placa - Esquema Elétrico

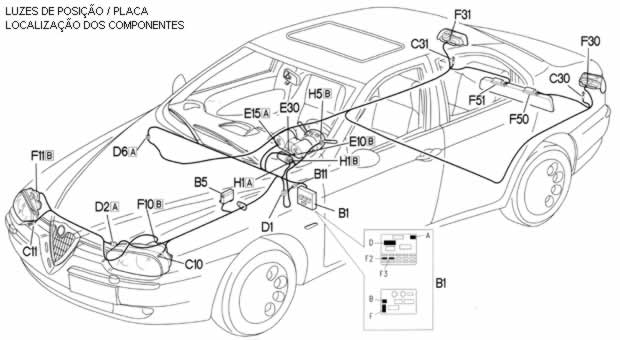

Luzes de Posição/Placa - Loc. Componentes
