Advertências
- Não tentar funcionar
o motor com o cabo massa da bateria frouxo, para não
causar graves danos ao chicote.
- Nunca puxar com
força os cabos ou chicotes, uma vez que os mesmos podem se
desprender das conexões ou dos terminais.
- Desligar todas as
centrais e dispositivos eletrônicos no caso de soldas elétricas na
carroceria
- Antes de substituir
um fusível, verificar se o circuito protegido não apresenta
anomalias.
- Na substituição
dos fusíveis, certificar-se de que o novo fusível tenha a correta
amperagem. Não utilizar fusíveis de amperagem superior ou inferior.
Precauções
Operando nos componentes
elétricos, observar criteriosamente as seguintes precauções.
- Retirar anéis, relógio de pulso ou outros objetos metálicos.
- Antes de intervir
no circuito elétrico (conectores, componentes elétricos, chicotes,
etc.) DESLIGAR A BATERIA
- Prestar atenção
nos arcos elétricos. Mesmo a tensão sendo de 12V, a bateria
pode causar elevada corrente elétrica em caso de curto-circuito, provocando
arcos ou centelhamentos
que podem causar perigo para o operador ou princípio
de incêndio.
- Prestar atenção
às altas tensões. O sistema de ignição eletrônica gera tensões de
20.000V e podem ser muito perigosas. Agir com muita cautela quando se opera
nestes componentes
ou próximo deles.
- Evitar incêndios.
Não fumar operando próximo à bateria ou dos componentes
sujeitos a aquecimento durante o uso (ex. lâmpadas halógenas), ou na zona do
vão motor com motor
ainda quente. Além disso, prestar atenção para evitar
queimaduras ou danos a ferramentas e componentes.
Buzina
Colocar o veículo no elevador
1 - Desligar as conexões elétricas da buzina (1a, 1b,
1c, 1d)
Denominação Conector
1a Buzina tom alto P10A
Denominação Conector
1b Buzina tom alto P10B
Denominação Conector
1c Buzina tom baixo P11A
Denominação Conector
1d Buzina tom baixo P11A
2 - Soltar a porca
3 - Retirar a buzina
Recolocação
- Verificar se a buzina não está danificada e experimentar sua funcionalidade
- Remontar a buzina ficxando-a com a porca
- Ligar as conexões elétricas
- Abaixar o veículo e experimentar a funcionalidade da buzina
Buzina - Regulagem do tom
- Retirar a buzina.
1 - Operar no parafuso
de regulagem para regular o
tom das buzinas
- Experimentar a buzina
para controlar o tom
adequado

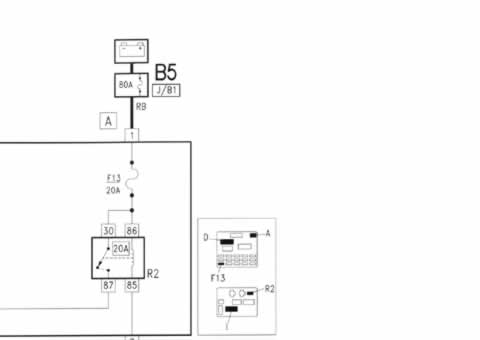

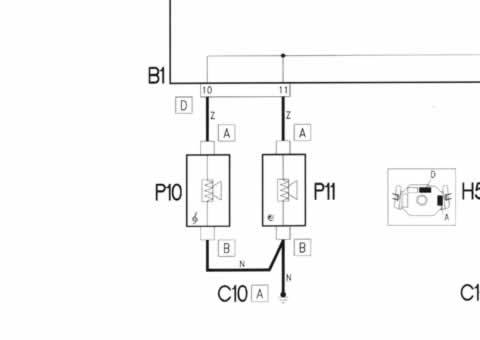

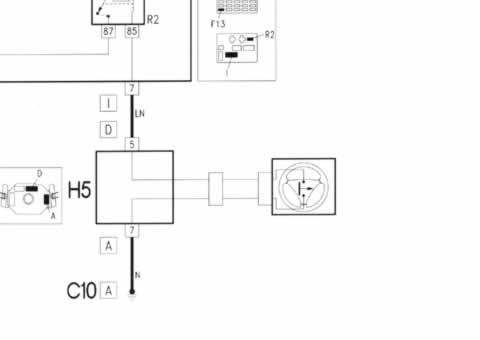

Buzina - Esquema Elétrico

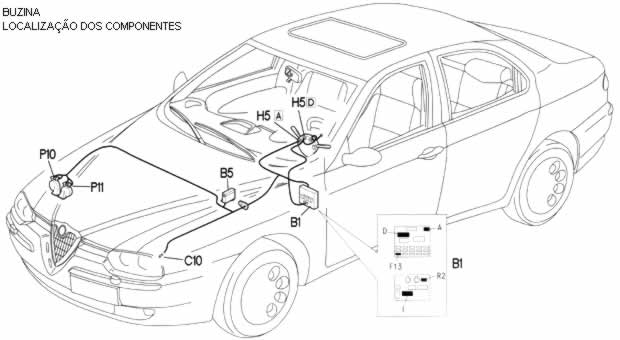

Buzina - Localização dos Componentes
