Advertêcias
- Não tentar funcionar
o motor com o cabo massa da bateria frouxo, para não
causar graves danos ao chicote.
- Nunca puxar com
força os cabos ou chicotes, uma vez que os mesmos podem se
desprender das conexões ou dos terminais.
- Desligar todas as
centrais e dispositivos eletrônicos no caso de soldas elétricas na
carroceria
- Antes de substituir
um fusível, verificar se o circuito protegido não apresenta
anomalias.
- Na substituição
dos fusíveis, certificar-se de que o novo fusível tenha a correta
amperagem. Não utilizar fusíveis de amperagem superior ou inferior.
Precauções
Operando nos componentes
elétricos, observar criteriosamente as seguintes precauções.
- Retirar anéis, relógio de pulso ou outros objetos metálicos.
- Antes de intervir
no circuito elétrico (conectores, componentes elétricos, chicotes,
etc.) DESLIGAR A BATERIA
- Prestar atenção
nos arcos elétricos. Mesmo a tensão sendo de 12V, a bateria
pode causar elevada corrente elétrica em caso de curto-circuito, provocando
arcos ou centelhamentos
que podem causar perigo para o operador ou princípio
de incêndio.
- Prestar atenção
às altas tensões. O sistema de ignição eletrônica gera tensões
de 20.000V e podem ser muito perigosas. Agir com muita cautela quando se
opera nestes componentes
ou próximo deles.
- Evitar incêndios.
Não fumar operando próximo à bateria ou dos componentes
sujeitos a aquecimento durante o uso (ex. lâmpadas halógenas), ou na zona do
vão motor com motor
ainda quente. Além disso, prestar atenção para evitar
queimaduras ou danos a ferramentas e componentes.
Interruptor das luzes de parada
Retirada
1 - Desligar a conexão elétrica
Denominação Conector
1 Interruptor do pedal do freio I30
2 - Girar o interruptor
(2a) no sentido anti-horário em
aproximadamente 60° e retirá-lo
Para facilitar a rotação,
operar com uma chave na seção
sextavada (2b) do interruptor
Recolocação
1 - Colocar um novo
interruptor completo com bucha
(1a) e espaçador (1b)
2 - Manter o pedal
do freio apertado e introduzir o
interruptor na posição de encaixe no suporte
3 - Girar o interruptor
no sentido horário em cerca de
60° até escutar um barulho de encaixe do dente
de trava (3a) na sede (3b)
- Soltar o pedal
do freio e puxá-lo para cima até
que o interruptor se encaixe automaticamente em
relação à bucha
4 - Apertar o pedal
de modo a poder retirar o
espaçador de serviço
O espaçador de serviço
libera um dente interno
que impede qualquer deslocamento entre o
interruptor e bucha.
- Experimentar a funcionalidade
das luzes de
parada
Brake lighit
Recolocação
- Verificar se a lanterna não está danificada
- Ligar a conexão elétrica
- Abaixar o revestimento superior e colocar na sede a trava da lanterna
- Colocar a manola de fixação
- Colocar os botões de retenção traseiros do revestimento superior
- Experimentar a funcionalidade do Brake Light

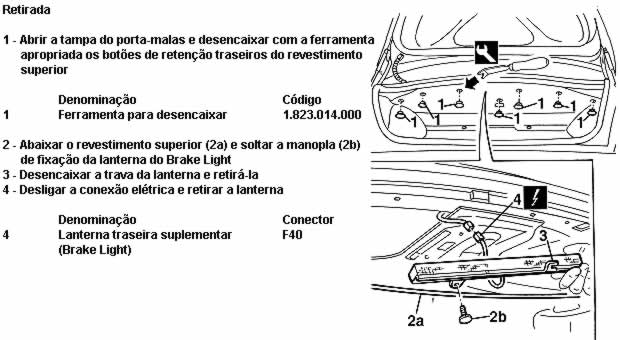

Lâmpadas da lanterna Brake lighit
Retirada
- Retirar o Brake light
1 - Soltar os parafusos
2 - Retirar o porta-lâmpadas
- Se necessário, cortar
o revestimento de feltro na
linha de separação
3 - Retiar as lâmpadas (fixação por pressão).
Recolocação
- Verificar a integridade da lâmpada
- Introduzir as lâmpadas no porta-lâmpada
- Remontar o porta-lâmpadas
fixando-o com os
parafusos
- Recolocar a lantena brake light
Interruptor do indicador ótico do freio de mão acionado
Retirada
- Retirar a proteção
do comando do freio de
mão / tirantes - Op. 3380A
1 - Soltar o parafuso
2 - Afastar o interruptor
3 - Desligar a conexão elétrica e retirar o interruptor
Recolocação
- Verificar se o interruptor
não está danificado e, se
necessário, experimentar sua funcionalidade
elétrica
- Ligar a conexão elétrica
- Remontar o interruptor fixando-o com o parafuso
- Experimentar a funcionalidade
da luz espia do freio
de mão
- Recolocar a proteção
do comando do freio de
mão / tirantes - Op. 3380A
Interruptor da luz de marcha-à-ré
Retirada
- Colocar o veículo no elevador
1 - Levantar o veículo
e desligar a conexão elétrica
do interruptor da luz de marcha-à-ré
Denominação Conector
1 Interruptorda luz
I20 de marcha-à-ré
2 - Soltar e retirar o interruptor da luz de marcha-à-ré
Recolocação
- Verificar se o interruptor
não está danificado e, se
necessário, experimentar sua funcionalidade
elétrica
- Colocar o interruptor da marcha-à-ré
- Ligar a conexão elétrica do interruptor
- Retirar o veículo do elevador
- Experimentar a funcionalidade
da luz de
marcha-à-ré

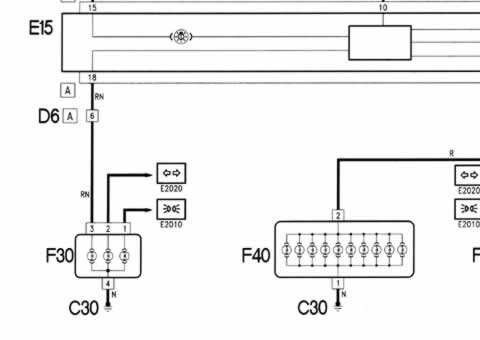

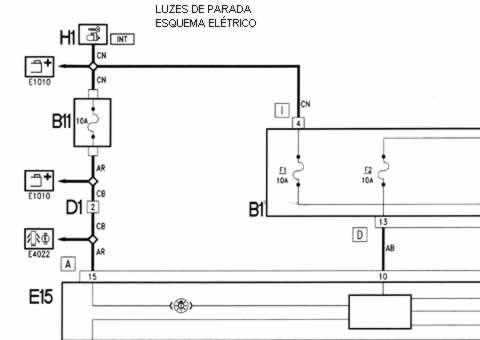

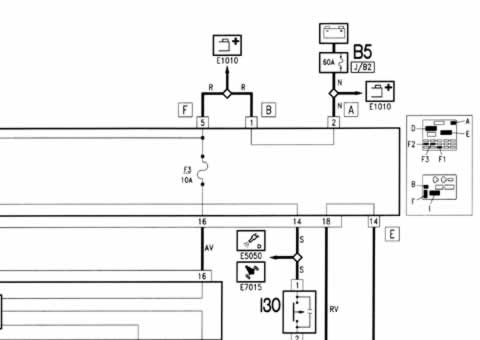

Luz de Parada - Esquema Elétrico

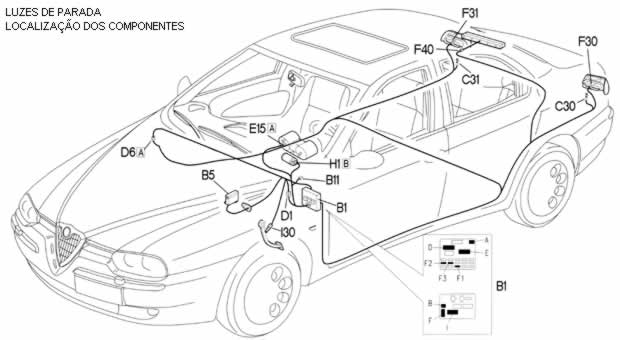

Luz de Parada - Loc. Componentes

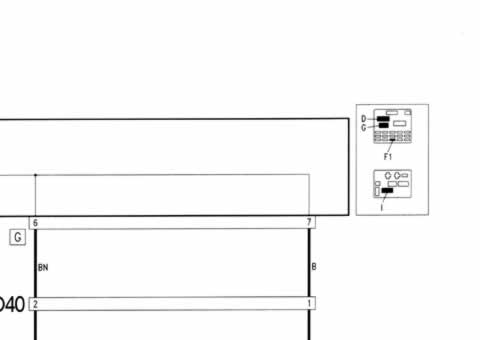

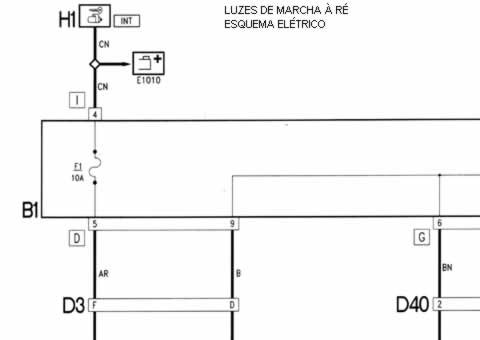

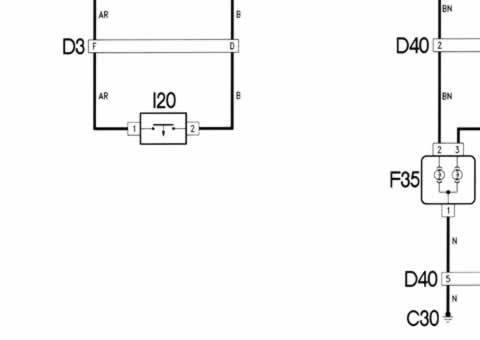

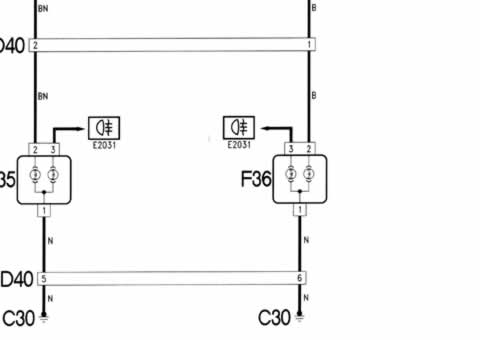

Luzes de Marcha à Ré - Esquema Elétrico

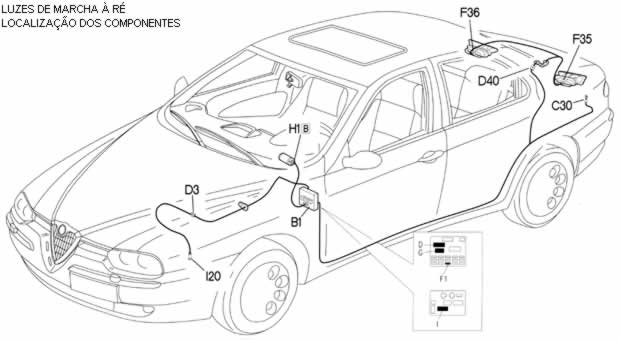

Luzes de Marcha à Ré - Loc. Componentes
