Advertências
- Não tentar funcionar o motor com o cabo massa da bateria frouxo, para não causar graves danos ao chicote.
- Nunca puxar com força os cabos ou chicotes, uma vez que os mesmos podem se desprender das conexões ou dos terminais.
- Desligar todas as centrais e dispositivos eletrônicos no caso de soldas elétricas na carroceria
- Antes de substituir um fusível, verificar se o circuito protegido não apresenta anomalias.
- Na substituição dos fusíveis, certificar-se de que o novo fusível tenha a correta amperagem. Não utilizar fusíveis de amperagem superior ou inferior.

Precauções
Operando nos componentes elétricos, observar criteriosamente as seguintes precauções.
- Retirar anéis, relógio de pulso ou outros objetos metálicos.
- Antes de intervir no circuito elétrico (conectores, componentes elétricos, chicotes, etc.) DESLIGAR A BATERIA
- Prestar atenção nos arcos elétricos. Mesmo a tensão sendo de 12V, a bateria pode causar elevada corrente elétrica em caso de curto-circuito, provocando arcos ou centelhamentos que podem causar perigo para o operador ou princípio de incêndio.
- Prestar atenção às altas tensões. O sistema de ignição eletrônica gera tensões de 20.000V e podem ser muito perigosas. Agir com muita cautela quando se opera nestes componentes ou próximo deles.
- Evitar incêndios. Não fumar operando próximo à bateria ou dos componentes sujeitos a aquecimento durante o uso (ex. lâmpadas halógenas), ou na zona do vão motor com motor ainda quente. Além disso, prestar atenção para evitar queimaduras ou danos a ferramentas e componentes

Central da antena do rádio no vidro tras. térmico

Recolocação

- Verificar se a central não está danificada
- Montar a central fixando-a com o parafuso
- Ligar as conexões
- Recolocar o revestimento a coluna traseira - Op. 7040H
- Recolocar o encosto do banco traseiro - Op. 7050A

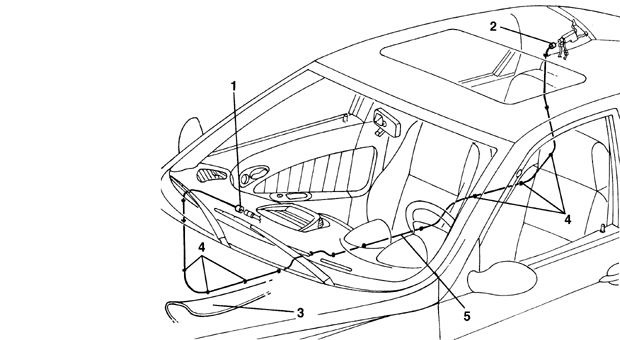

Cabo coaxial para prolongamento da antena do rádio

Retirada
- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta-lâmpada da iluminação do porta-luvas - Op. 7040G
- Retirar o grupo de apoio no painel - Op. 7040A
- Retirar a soleira do vão da porta traseira - Op. 7040L
- Retirar o elemento inferiror do revestimento da coluna central - Op. 7040H
- Retirar o assento do banco único traseiro - Op. 7050A
- Retirar a apoio de cabeça - Op. 7050B
- Retirar o encosto do banco traseiro - OP. 7050A
- Retirar o revestimento da coluna traseira - Op. 7040H
- Retirar o bagagito com alto-falante - Op. 7040H
1 - Desligar a conexão dianteira
2 - Desligar a conexão traseira
3 - Levantar o tapete do piso ao longo da lateral direita do veículo
4 - Desligar o cabo das abraçadeiras de retenção
5 - Retirar o cabo coaxial

Recolocação
- Verificar se o cabo coaxial não está danificado
- Se necessário, experimentar a continuidade elétrica co condutor central e da blindagem
- Ligar a conexão traseira
- Ligar a conexão dianteira
- Levantar o tapete do piso ao longo da lateral direita do veículo
- Recolocar o cabo coaxial
- Prender o cabo nas abraçadeiras de retenção
- Experimentar a funcionalidade da recepção do rádio
- Recolocar o bagagito com alto-falante - Op. 7040H
- Recolocar o revestimento da coluna traseira - Op. 7040H
- Recolocar o encosto do banco traseiro - Op. 7050A
- Recolocar o apoio de cabeça do banco traseiro - Op. 7050B
- Recolocar o assento do banco traseiro - Op. 7050A
- Recolocar a soleira do vão da porta dianteira - Op. 7040L
- Recolocar o elemento inferior do revestimento da coluna central - Op. 7040H
- Recolocar a soleira do vão da porta traseira - Op. 7040L
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta lâmpada da iluminação do porta-luvas - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G

Cabo coaxial do cabo de prolong. antena do rádio
REMOÇÃO
- Remover o interruptor para a iluminação do porta-luvas no painel - Op. 7040G.
- Remover o porta-lâmpada para iluminação do porta-luvas no painel - Op. 7040G.
- Remover o grupo sede (depósito) no painel - Op. 7040A.
- Remover a soleira de um vão de porta traseira (uma), esquerda ou direta - Op. 7040L.
- Remover o elemento inferior do revestimento do montante central - Op. 7040H.
- Remover a soleira de um vão de porta dianteira (uma), esquerda ou direita - Op. 7040L.
- Remover o assento único do banco traseiro - Op. 7050A.
- Remover o apóia-cabeça - Op. 7050B.
- Remover o encosto do banco traseiro - Op. 7050A.
- Remover revestimento do montante traseiro - Op. 7040H.
- Remover o bagagito traseiro alto-falantes - Op. 7040H.
- Desligar a conexão dianteira.
- Desligar a conexão traseira
- Levantar o tapete do assoalho ao longo da lateral direita do veículo
- Desligar o cabo das presilhas de retenção
- Remover o cabo coaxial.

RECOLOCAÇÃO
- Verificar se o cabo coaxial não está danificado.
- Se necessário, testar a continuidade elétrica do condutor central e da blindagem.
- Ligar a conexão elétrica traseira
- Ligar a conexão dianteira
- Levantar o tapete do pavimento ao longo da lateral direita do veículo
- Reposicionar o cabo coaxial
- Prender o cabo com as presilhas de retenção
- Testar a funcionalidade da repção do rádio
- Recolocar o bagagito traseiro alto-falantes.
- Recolocar o revestimento do montante traseiro.
- Recolocar o encosto do banco traseiro.
- Recolocar o apóia-cabeça.
- Recolocar o assento único do banco traseiro.
- Recolocar a soleira de um vão de porta dianteira.
- Recolovar o elemento inferior do revestimento do montante central.
- Recolocar a soleira de um vão de porta traseira.
- Recolocar o grupo sede (depósito) no painel.
- Recolocar o porta-lâmpada para iluminação do porta-luvas no painel.
- Recolocar interruptor para a iluminação do porta-luvas no painel.

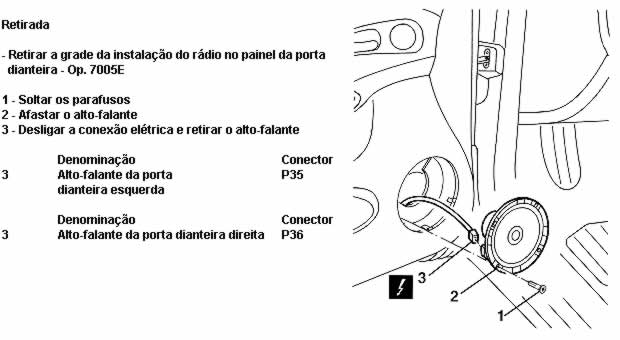

Alto-falante dianteiro

Recolocação

- Verificar se o alto-falante não está danificado
- Ligar a conexão elétrica
- Colocar o alto-falante
- Colocar os parafusos
- Experimentar a funcionalidade do alto-falante
- Recolocar a grade do alto-falante no painel da porta dianteira - Op. 7005E

Tweeter dianteiro

Retirada
- Retirar a caixa da maçaneta interna do comando da abertura da porta dianteira - Op. 7005C

1 - Girar o tweeter no sentido anti-horário e retirá-lo

Recolocação
Verificar se o tweeter não está danificado- Introduzir o tweeter em sua sede na caixa e girá-lo no sentido horário até travar
- Recolocar a caixa da maçaneta interna do comando da abertura da porta dianteira - Op. 7005C
- Experimentar a funcionalidade do tweeter

Alto-falante lateral traseiro

Retirada
- Retirar a grade da instalação do rádio no painel da porta dianteira - Op. 7005E
1 - Soltar os parafusos
2 - Afastar o alto-falante
3 - Desligar a conexão elétrica e retirar o alto-falante

Denominação Conector
3 Alto-falante da porta P40 traseira esquerda

Denominação Conector
3 Alto-falante da porta P41 traseira direita

Recolocação

- Verificar se o alto-falante não está danificado
- Ligar a conexão elétrica
- Colocar o alto-falante
- Colocar os parafusos
- Experimentar a funcionalidade do alto-falante
- Recolocar a grade da instalação do rádio no painel da porta dianteira - Op. 7005E

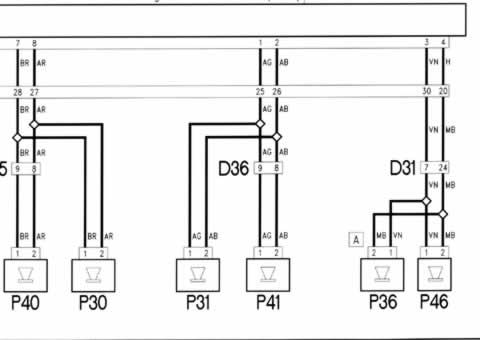

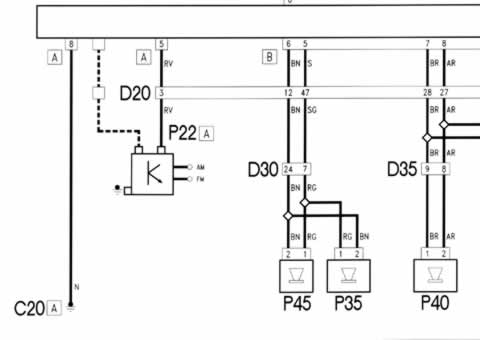

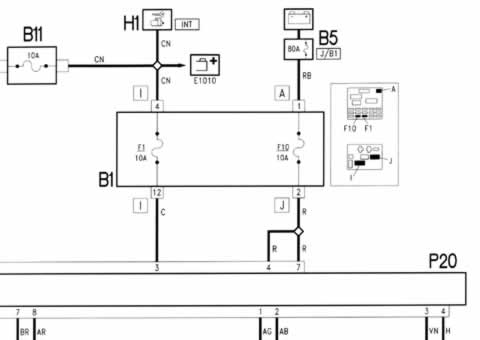

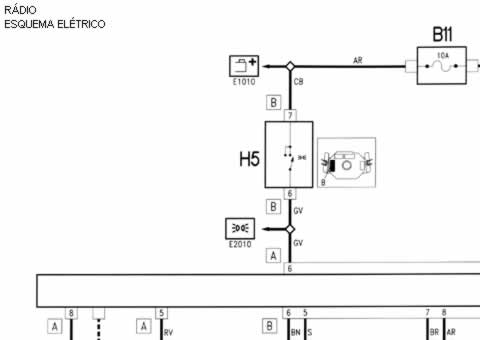

Rádio - Esquema Elétrico

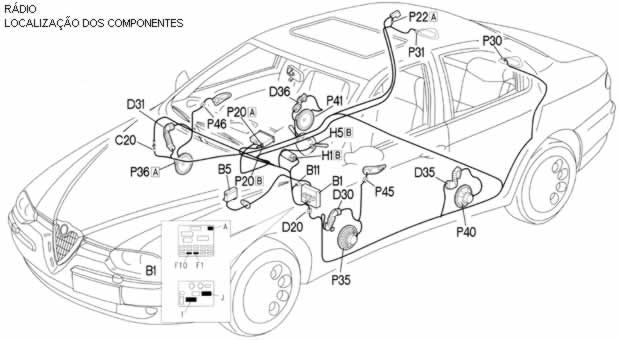

Rádio - Localização dos Componentes

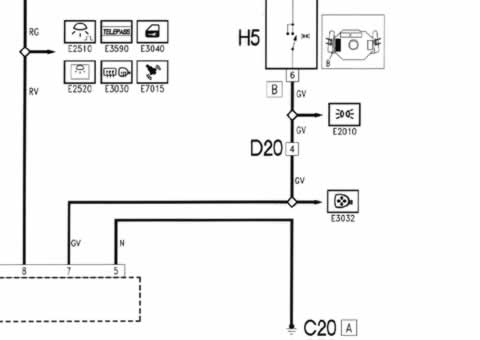

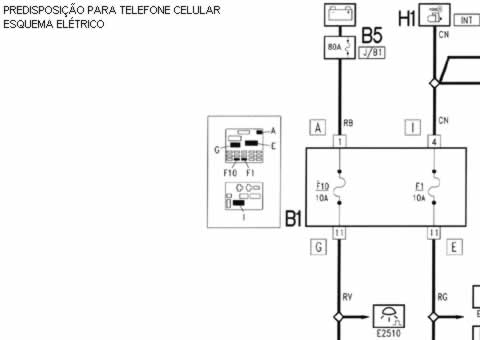

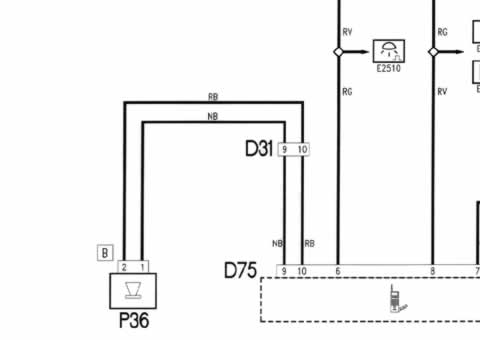

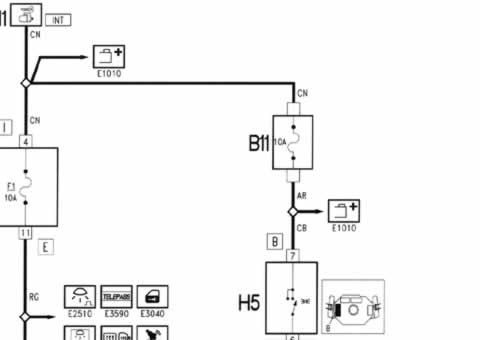

Predisp. p/ Aparelho Celular - Esquema Elétrico

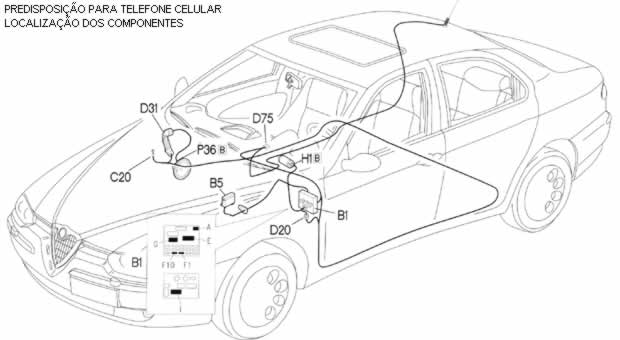

Predisp. p/ Aparelho Celular - Loc. Componentes

Aparelho do autorádio

- Pegar a ferramenta para extração do autorádio do veículo.
- Inserir as duas ferramentas como mostrado na figura, empurrar até travar.

1 - Extrair o autorádio tirando-o com as ferramentas.
2 - Desmontar e recuperar as ferramentas.

- Desligar a conexão do cabo coaxial da antena
- Desligar as conexões elétricas do autorádio (2 a, 2 b).
- Recuperar o autorádio.

RECOLOCAÇÃO
- Ligar as conexões elétricas e o cabo da antena ao autorádio.
- Testar a funcionamento do autorádio e dos alto-falantes.
- Inserir o autorádio no específico vão, prestando atenção para não esmagar os cabos elétricos.
- Empurrar para o fundo o autorádio até o completo encaixe em sua sede.
