Porta Dianteira - Glossário
Barra de Segurança

Elemento de reforço estrutural colocado na estrutura da porta para a contenção das deformações em direção ao habitáculo em caso de colisões laterais

Chapas Multi Espessura

Nova tecnologia com solda a laser de folhas faceadas de chapas com espessura diferente e depois trabalhadas em estampagem por métodos tradicionais. Isto permite obter zonas de elevada resistência sem acrescentar elementos de reforço e limitando o peso do conjunto

Segurança Passiva

É o conjunto das soluções que interagem para reduzir conseqüências de um acidente nos ocupantes do veículo. Entram nesta categoria o pára-brisa em camadas, a coluna da direção retrátil, o material com o qual é construído o volante, a ausência de saliências e de cantos ângulos perigosos no painel, a estrutura dos pedais, a conformação e a resistência dos bancos, os apoios de
cabeça, os cintos de segurança (também com pretensionadores), os Air Bags e a carroceria com resistência diferenciada, ou seja, com célula habitável o mais rígida possível e as partes dianteiras e traseiras deformáveis de modo programado para absorver gradualmente a energia da colisão.

Porta Dianteira - Estr/Revestimento/Guarnições
ESTRUTURA

As portas dianteiras são construídas conforme uma nova tecnologia, com chapa multi espessura. Elementos de chapa com espessura diferente são unidos entre si por solda laser e depois trabalhadas pelos tradicionais processos de estampagem.

Isto permite obter elementos de suporte (na zona dianteira) sem o acréscimo de estruturas de reforço com benefício nos pesos e na rigidez do conjunto.
Para garantir uma elevada segurança passiva, a estrutura é depois acrescentada de uma barra de segurança para a contenção das deformações nas colisões laterais.

ACABAMENTO

Na estrutura são fixados os vários dispositivos de comando conforme critérios adequados para facilitar as eventuais reparações:
- A conexão do chicote da porta pode ser desligada sem retirar o painel da porta
- O espelho retrovisor pode ser retirado sem retirar o painel da porta
- A fechadura da porta pode ser retirada removendo somente o painel interno
- A maçaneta externa e o cilindro da fechadura podem ser substituídos retirando somente o painel interno

GUARNIÇÕES

As guarnições da porta foram desenhadas para garantir uma perfeita vedação e uma eliminação da rumorosidade aerodinâmica.

Porta Dianteira - Provas de Sub-Grupo

- PROVAS DE SUB-GRUPO

A Localização dos barulhos das portas dianteiras

Fitar as várias zonas apresentadas na figura com papel emborrachado de carroçador

- Efetuar uma prova em estrada levando gradualmente o veículo até a velocidade de início do barulho : se o barulho permanecer, verificar a presença de sigilante entre pára-lama e coluna na zona inferior
- Retirar o papel emborrachado da zona A e repetir a prova na estrada : se o barulho permanecer, verificar a integridade da guarnição do vão da porta naquela zona e a correta aderência à carroceria (ver PROCEDIMENTOS OP. 7005A34); verificar a
integridade do coxim da dobradiça do capô.
- Retirar o papel emborrachado da zona B e repetir a prova na estrada : se o barulho permanecer, verificar a integridade da guarnição do vão da porta naquela zona e a correta aderência à carroceria (ver PROCEDIMENTOS OP. 7005A34);
- Efetuar também a regulagem das dobradiças das portas (ver PROCEDIMENTOS OP. 7005A14). Retirar os calços da dobradiça superior ou adicionar na inferior, de modo a fazer a porta aderir melhor à guarnição.
- Retirar o papel emborrachado da zona C e repetir a prova na estrada : se o barulho permanecer, verificar a regulagem das dobradiças das portas (ver PROCEDIMENTOS OP. 7004A14). Retirar ou acrescentar calços nas duas dobradiças, de modo a
fazer a porta aderir melhor à guarnição.
- Retirar o papel emborrachado da zona d e repetir a prova na estrada : se o barulho permanecer, verificar a integridade do raspa vidro (ver PROCEDIMENTOS OP. 7005D26).
- Retirar o papel emborrachado da zona E e repetir a prova na estrada : se o barulho permanecer, verificar a integridade da guarnição entre o espelho e a porta, e do próprio espelho (ver PROCEDIMENTOS OP. 7005R30)

Porta Dianteira - Advertências e Precauções
ADVERTÊNCIAS

Devendo operar no conjunto da porta dianteira, respeitar as seguintes precauções :

- Se houver intervenção nas dobradiças, prestar atenção para não danificar a pintura.
- Após a regulagem de uma porta onde ocorreu o deslocamento das dobradiças, é necessário retirar a porta e reparar a pintura na zona da dobradiça.
- Após a retirada de uma porta, colocá-la em um apoio estável para evitar danos à pintura.

PRECAUÇÕES

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.), DESLIGAR A BATERIA.

Proteção Reparo D`água
Retirada

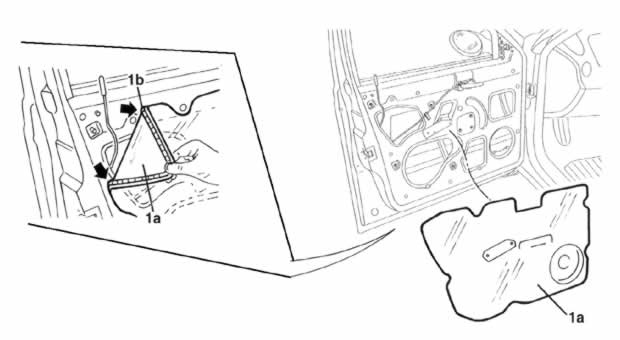

1 - Retirar a proteção reparo de água (1a)

Retirar com cuidado a proteção prestando atenção para não danificá-la; colocá-la em local protegido contra poeira para não danificar o cordão adesivo (1b)

Recolocação

- Verificar se a proteção está em boas condições e se não apresenta dilacerações.

1 - Posicionar a proteção reparo de água (1a).
Aderir com cuidado o cordão adesivo (1b) à estrutura da porta; se o adesivo não mais estiver adequado a garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.

Proteção Reparo D`água

Retirada

- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da porta retirado

Recolocação

- Completar com a Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da - - Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes
retirados.
- Completar com a Op. 5570T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.

Porta Dianteira - Regulagem/Adaptação Guarnição

- Antes de variar a posição do batente da porta, certificar-se do correto alinhamento da mesma.
- Se necessário, referir-se à Op. 7005A14 - PORTA dianteira - Regulagem, centragem e perfilamento - Compreende adaptação das dobradiças e guarnições no vão da porta.
1 - Afrouxar os parafusos de fixação do batente.
2 - Deslocar o batente na contra posição através dos furos ovalados dos parafusos.

Para uma correta regulagem do batente, pode ser necessário introduzir calços adequados. As setas indicam os movimentos permitidos para a regulagem.

- Apertar os parafusos
- Verificar o correto acoplamento entre o batente e a fechadura da porta e o alinhamento com a porta fechada.

Porta Dianteira - Regulagem/Centragem/Perfilamento

Porta Dianteira - Ret./Recol. de Componentes
Retirada

- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R. - Executar a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da porta retirado
- Executar a Op. 7005R30 - ESPELHO RETROVISOR EXTERNO (um) com comando elétrico - R.R.
- Executar a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado.
- Executar a Op. 7005C50 - DISPOSITIVO de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparação ou substituição com o painel da porta retirado.
- Executar a Op. 7005C66 - TIRANTE do dispositivo de SEGURANÇA da porta dianteira - R.R. com o painel da porta retirado.
- Executar a Op. 7005D20 - GUIA DIANTEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Executar a Op. 7005N20 - CONJUNTO MOTOR/FECHADURA do travamento de uma porta dianteira, esq. ou dir. - R.R. com o painel da porta e estrutura retirados.
- Executar a Op. 7005C10 - MAÇANETA EXTERNA da porta dianteira - R.R. com o painel da porta retirado.
- Executar a Op. 5505B10 - CHICOTE integrado da PORTA DIANTEIRA (uma), esq. ou dir. - R.R. com a proteção reparo de água ou estrutura de suporte retirada.
- Executar a Op. 7005D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta dianteira - R.R.
- Executar a Op. 7005D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta dianteira - R.R.
- Executar a Op. 7005D15 - VIDRO (um) esq. ou dir. da porta dianteira - R.R.
- Executar a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Executar a Op. 7005M21 - LEVANTADOR ELÉTRICO DO VIDRO de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op.7005D18 - CANALETA do VIDRO da porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005A28 - LIMITADOR de abertura da PORTA dianteira - R.R.
- Executar a Op. 7005A46 - GUARNIÇÃO INFERIOR da porta dianteira - R.R.
- Executar a Op. 7005A20 - PORTA dianteira - R.R.

Recolocação

Verificar se a porta e os vários componentes não estão danificados.
- Completar com a Op. 7005A20 - PORTA dianteira - R.R.
- Completar com a Op. 7005A46 - GUARNIÇÃO INFERIOR da porta dianteira - R.R.
- Completar com a Op. 7005A28 - LIMITADOR de abertura da PORTA dianteira - R.R.
- Completar com a Op.7005D18 - CANALETA do VIDRO da porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005M21 - LEVANTADOR ELÉTRICO DO VIDRO de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Completar com a Op. 7005D15 - VIDRO (um) esq. ou dir. da porta dianteira - R.R.
- Completar com a Op. 7005D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta dianteira - R.R.
- Completar com a Op. 7005D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta dianteira - R.R.
- Completar com a Op. 5505B10 - CHICOTE integrado da PORTA DIANTEIRA (uma), esq. ou dir. - R.R. com a proteção reparo de água ou estrutura de suporte retirada.
- Completar com a Op. 7005C10 - MAÇANETA EXTERNA da porta dianteira - R.R. com o painel da porta retirado.
- Completar com a Op. 7005N20 - CONJUNTO MOTOR/FECHADURA do travamento de uma porta dianteira, esq. ou dir. - R.R. com o painel da porta e estrutura retirados.
- Completar com a Op. 7005D20 - GUIA DIANTEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Completar com a Op. 7005C66 - TIRANTE do dispositivo de SEGURANÇA da porta dianteira - R.R. com o painel da porta retirado.
- Completar com a Op. 7005C50 - DISPOSITIVO de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparação ou substituição com o painel da porta retirado.
- Completar com a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado.
- Completar com a Op. 7005R30 - ESPELHO RETROVISOR EXTERNO (um) com comando elétrico - R.R.
- Completar com a Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da porta retirado
- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Verificar a funcionalidade de todos os utilizadores montados na porta.

Porta Dianteira

Retirada

1 - Soltar os parafusos (1a) de fixação do limitador (1b) à coluna e fechar a porta para fazer com que entre o limitador.
2 - Desligar a conexão elétrica.

Denominação Conector
2 Conector traseiro / porta diant. esq. D30
2 Conector traseiro / porta diant. dir. D31

3 - Soltar os parafusos das dobradiças
4 - Levantar a porta e retirá-la

Recolocação

- Recolocar as portas nas dobradiças.
- Colocar os parafusos das dobradiças.
- Verificar a funcionalidade dos vários utilizadores
- Fazer sair o limitador e colocar os parafusos.
- Completar com a Op. 7005A14 - PORTA dianteira - Regulagem, centragem e perfilamento - Compreende adaptação das dobradiças e guarnições no vão da porta.

Porta Dianteira - Dobradiça (parafusada)

Retirada

1 - Soltar os parafusos de fixação da dobradiça.
2 - Retirar a dobradiça (2a) e remover os eventuais calços (2b).

Recolocação

- Remontar a dobradiça.

A eventual utilização dos calços será definida na fase de regulagem e centragem da porta.
- Colocar os parafusos sem apertá-los.

Porta Dianteira - Limitador de Abertura

RETIRADA

- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do
RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
1 - Levantar o quanto necessário a borda dianteira da
proteção reparo de água.
2 - Soltar o parafuso inferior (2a) e afrouxar o parafuso superior (2b) da guia dianteira do vidro.
3 - Soltar os parafusos de fixação do limitador à porta
4 - Soltar os parafusos de fixação do limitador à carroceria.
5 - Desencaixar a guarnição.
6 - Retirar o limitador de abertura da porta.

RECOLOCAÇÃO

Verificar se o limitador não está danificado e se a guarnição está em boas condições.
- Introduzir em 0sua sede o limitador com a relativa guarnição.
- Colocar os parafusos de fixação do limitador, na porta e na carroceria.
- Colocar os parafusos da guia dianteira do vidro.
- Posicionar corretamente a borda dianteira da proteção reparo de água.
Fazer aderir com cuidado o cordão de adesivo à estrutura da porta; se o adesivo não estiver mais adequado a garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.
- Lubrificar o limitador com produto prescrito.

Tipo Componente
GRAXA LIMITADOR DE ABERTURA DAS PORTAS DIANTEIRAS

- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou
dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.

Guarnição do Vão da Porta Dianteira

Guarnição Inferior da Porta Dianteira

Retirada

1 - Desencaixar os pinos de retenção da guarnição inferior com a ferramenta

Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
2 - Retirar a guarnição inferior.

Recolocação

- Verificar se a guarnição inferior está em boas condições e se não apresenta marcas de danificações.
- Colocar a guarnição em sua sede.
- Colocar os novos pinos de retenção e fixar a guarnição.
