Portas Dianteiras - Índice das Operações

Código Operação Pág.

10 Maçaneta externa da porta dianteira - r.r. com o 4 painel da porta retirado
11 Maçaneta externa da porta dianteira - r.r. 5
14 Cilindro da chave (na maçaneta) da porta dianteira - 6 r.r. com a maçaneta retirada
15 Cilindro da chave (na maçaneta) da porta dianteira - 7 r.r.
18 Cilindro da chave (na maçaneta) da porta dianteira - 8 substituição do conjunto (todos)
42 Tirante de ligação do cilindro / fechadura da porta 9 dianteira - r.r. com o painel da porta retirado
43 Tirante de ligação do cilindro / fechadura da porta 12 dianteira - r.r.
44 Moldura da maçaneta interna de abertura da porta 13 dianteira (uma), esq. ou dir. - r.r.
50 Dispositivo de comando da abertura interna da porta 14 dianteira - r.r. para reparação ou substituição com o painel da porta retirado
51 Dispositivo de comando da abertura interna da porta 15 dianteira - r.r. para reparação ou substituição
52 Maçaneta interna de comando da abertura da porta 16 dianteira (uma), esq. ou dir. - r.r. com o painel da porta retirado
53 Maçaneta interna de comando da abertura da porta 17 dianteira (uma), esq. ou dir. - r.r.
54 Dispositivo (com maçaneta) de comando da abertura 18 interna da porta dianteira - r.r. para reparações ou substituição com o painel da porta retirado.
55 Dispositivo (com maçaneta) de comando da abertura 19 interna da porta dianteira - r.r. para reparações ou substituição
62 Pino e guarnição do dispositivo de segurança da 20 porta dianteira - r.r.
66 Tirante do dispositivo de segurança da porta 21 dianteira - r.r. com o painel da porta retirado
67 Tirante do dispositivo de segurança da porta 22 dianteira - r.r.

Portas Dianteiras - Advertências e Precauções

ADVERTÊNCIAS
Em caso de substituição do cilindro da fechadura, não é possível fazer o pedido de somente um cilindro da chave ou pedir cilindros somente com o código de reposição.
Para pedido do cilindro, observar o procedimento ilustrado no conjunto 5580E - DISPOSITIVO ANTIFURTO - Acessórios especiais.

PRECAUÇÕES
Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.), DESLIGAR A BATERIA.

Portas Dianteiras - Maçaneta Externa

Retirada
- Executar a Op. 7005D24 - GUIA TRASEIRA DO VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
1 - Desligar pelo lado da maçaneta externa, os tirantes de ligação à fechadura.
2 - Soltar o parafuso (2a) e a porca (2b).
3 - Retirar a maçaneta pelo lado externo.

Recolocação
- Verificar se a maçaneta e seu mecanismo de acionamento não estão danificados.
1 - Substituir as buchas de retenção dos tirantes.
2 - Posicionar a maçaneta.
3 - Colocar a porca (3a) e o parafuso (3b).
4 - Ligar os tirantes com a maçaneta.

- Experimentar a funcionalidade da maçaneta e da fechadura
- Completar com a. Op. 7005D24 - GUIA TRASEIRA DO VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.

Retirada
- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Executar a Op. 7005C10 - MAÇANETA EXTERNA da porta dianteira - R.R. com o painel da porta retirado.

Recolocação
- Completar com a Op. 7005C10 - MAÇANETA EXTERNA da porta dianteira - R.R. com o painel da porta retirado.
- Completar com a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R. Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.

Portas Dianteiras - Cilindro da Chave

Em caso de substituição do cilindro da fechadura, não é possível fazer o pedido de somente um cilindro da chave ou pedir cilindros somente com o código de reposição.
Para pedido do cilindro, observar o procedimento ilustrado no conjunto 5580E - - Acessórios especiais.

Retirada
1 - Manter apertado o botão (1a) da maçaneta e retirar a mola de retenção (1b) do cilindro da chave.
2 - Retirar o cilindro (o cilindro forma um corpo único com o botão).

Recolocação
- Verificar se o cilindro não está danificado.
1 - Introduzir a mola na sede de retenção do cilindro da chave.
2 - Introduzir na sede, o cilindro (2a) e encaixar os pinos (2b) na mola de retenção.

- Experimentar a funcionalidade do cilindro e o correto acionamento do mecanismo de comando da fechadura.

Retirada
- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Executar a Op. 7005C10 - MAÇANETA EXTERNA da porta dianteira - R.R. com o painel da porta retirado.
- Executar a Op. 7005C14 CILINDRO DA CHAVE (na maçaneta) da porta dianteira
- R.R. com a maçaneta retirada

Recolocação
- Completar com a Op. 7005C14 - CILINDRO DA CHAVE (na maçaneta) da porta dianteira - R.R. com a maçaneta retirada
- Completar com a Op. 7005C10 - MAÇANETA EXTERNA da porta dianteira - R.R. com o painel da porta retirado.
- Completar com a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
Não é possível fazer o pedido de somente um cilindro da chave ou pedir cilindros somente com o código de reposição.
Para pedido do cilindro, observar o procedimento ilustrado no conjunto 5580E - Acessórios especiais.

- Referir-se à Op. 7005c15 - CILINDRO DA FECHADURA (na maçaneta) da porta lateral dianteira - R.R.
- Referir-se à Op. 7025B46 - CILINDRO DA FECHADURA da tampa do porta-malas-R.R.
- Referir-se à Op. 7040A15 - CILINDRO da fechadura da tampa do porta luvas - R.R.
- Referir-se à Op. 5520A14 - CILINDRO DA CHAVE do comutador de ignição - R.R.

Tirantes de Ligação Cilindro/Fechadura

Retirada
- Executar a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.

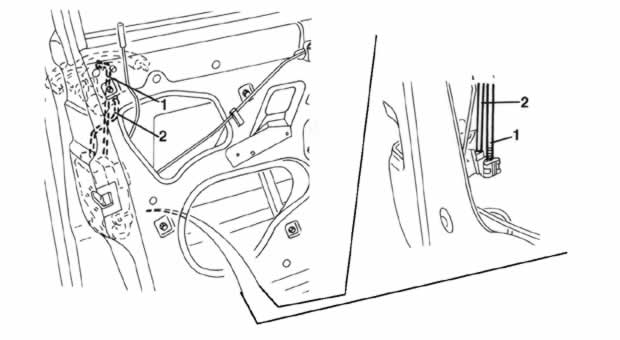

1 - Desligar ambas as extremidades do tirante de abertura da porta e removê-lo.
2 - Desligar ambas as extremidades do tirante de fechamento da porta e removê-lo.

Recolocação
- Verificar se os tirantes não estão danificados.
1 - Substituir as buchas de retenção dos tirantes nas fixações na maçaneta.
2 - Ligar o tirante de fechamento da porta.
3 - Desligar o tirante de abertura da porta (3a) à maçaneta externa (3b) e em seguida ligá-lo à fechadura (3c).

- Verificar a funcionalidade da maçaneta e da fechadura.
- Completar com a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.

Moldura da Maçaneta interna

Retirada
1 - Desencaixar a tampa de cobertura do parafuso.
2 - Retirar o parafuso
3 - Desencaixar a moldura com a ferramenta.

Denominação Código
3 Ferramenta para desencaixar 1.823.014.000

4 - Desligar a conexão elétrica.

Denominação Código
4 - Alto falante tweeter esquerdo P45
4 Alto falante tweeter direito P45

Recolocação
- Verificar se a moldura não está danificada.
- Ligar a conexão elétrica
- Colocar a moldura
- Verificar se a maçaneta interna não interfere na moldura.
- Experimentar a funcionalidade do alto falante
- Colocar o parafuso
- Colocar a tampa de cobertura do parafuso.

Disp.de Comando da Abertura interna

Retirada
- Executar a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado.
1 - Levantar o quanto necessário a parte superior da proteção reparo de água.
2 - Desligar o tirante (2a) da mola de guia (2b).
3 - Desligar o tirante da fechadura e removê-lo.

Recolocação
- Verificar se o tirante não está danificado
1 - Substituir a bucha de retenção do tirante.
2 - Ligar o tirante à fechadura
3 - Ligar o tirante à mola de guia
4 - Posicionar corretamente a parte superior da proteção reparo de água.
Fazer aderir com cuidado o cordão adesivo à estrutura da porta; se o adesivo não estiver mais adequado para garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.

- Completar com a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado.
- Experimentar a funcionalidade da maçaneta interna e da fechadura.

Retirada
- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da porta retirado
- Executar a Op. 7005C50 - DISPOSITIVO de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparação ou substituição com o painel da porta retirado.

Recolocação
- Completar com a Op. 7005C50 - DISPOSITIVO de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparação ou substituição com o painel da porta retirado.
- Completar com a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado.
- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R

Maçaneta Int. de Comando de Abertura

Retirada
1 - Levantar o quanto necessário a parte superior da proteção reparo de água.
2 - Soltar os parafusos
3 - Desligar a maçaneta (3a) do tirante (3b).

Recolocação
- Verificar se a maçaneta e o comando não estão danificados.
- Ligar a maçaneta ao tirante
- Posicionar a maçaneta e colocar os parafusos
- Posicionar corretamente a proteção reparo de água Fazer aderir com cuidado o cordão adesivo à estrutura da porta; se o adesivo não estiver mais adequado para garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.
- Experimentar a funcionalidade da maçaneta interna e da fechadura.

Retirada
- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005C52 - MAÇANETA INTERNA do comando da abertura da porta dianteira (uma) - R.R. com painel retirado

Recolocação
- Completar com a Op. 7005C52 - MAÇANETA INTERNA do comando da abertura da porta dianteira (uma)- R.R.. com painel retirado
- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.

Disp. de Comando de Abertura interna

7005C54 - DISPOSITIVO (COM MAÇANETA) DE COMANDO DA ABERTURA INTERNA DA PORTA LATERAL DIANTEIRA - R.R. COM O PAINEL RETIRADO

Retirada
1 - Levantar o quanto necessário a parte superior da proteção reparo de água.
2 - Soltar os parafusos
3 - Desligar o tirante (3a) da mola de guia (3b).
4 - Desligar o tirante (4a) da fechadura (4b) e removê-lo juntamente com a maçaneta interna.

Recolocação
- Verificar se o tirante e a maçaneta não estão danificados.
- Substituir a bucha de retenção do tirante e ligar o tirante à fechadura.
- Ligar o tirante à mola de guia
- Posicionar a maçaneta e colocar os parafusos
- Posicionar corretamente a proteção reparo de água.
Fazer aderir com cuidado o cordão adesivo à estrutura da porta; se o adesivo não estiver mais adequado para garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.
- Experimentar a funcionalidade da maçaneta interna e da fechadura.

Retirada
1 - Levantar o quanto necessário a parte traseira da proteção reparo de água.
2 - Desligar o tirante (2a) da fechadura (2b) e removê-lo.

Recolocação
- Verificar se o tirante não está danificado
1 - Substituir a bucha de retenção do tirante
2 - Ligar o tirante (2a) à fechadura (2b)
3 - Posicionar corretamente a parte traseira da proteção reparo de água.
Fazer aderir com cuidado o cordão adesivo à estrutura da porta; se o adesivo não estiver mais adequado para garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.

- Experimentar a funcionalidade do tirante e o travamento / destravamento da fechadura.

Tirante do Disp. de segurança

Retirada
- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005C66 - TIRANTE DO DISPOSITIVO DE SEGURANÇA da porta lateral dianteira -R.R. com o painel da porta retirado

Recolocação
- Completar com a Op. 7005C66 - TIRANTE DO DISPOSITIVO DE SEGURANÇA da porta lateral dianteira -R.R. com o painel da porta retirado
- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
