Porta Dianteira - Glossário
O acionamento dos levantadores dos vidros dianteiros é feito de modo automático, conforme o modo de pressionar o relativo interruptor :

para o vidro da porta do motorista :
- o funcionamento é manual (o vidro sobe / desce somente com a tecla apertada) quando o tempo de pressão na tecla está compreendido entre 60 e 300 milisegundos.
- o funcionamento é automático (o vidro continua a subir / descer até o fim de curso, mesmo se a tecla deixar de ser apertada), quando o tempo de pressão na tecla for superior a 300 ms.
- uma seguinte pressão na tecla durante o movimento do vidro trava-o instantaneamente.
- uma pressão na tecla inferior a 60 ms é ignorada (é considerado um esbarrão acidental)

para o vidro do passageiro :
- o funcionamento na subida é somente manual
- o funcionamento na descida é igual ao do vidro do lado do motorista (automático)

Ambos os vidros são acionáveis somente com a chave em MAR.

Esta lógica de comando é controlada pela central dos serviços integrados, localizada do lado direito sob o painel

A central realiza também uma série de controles de segurança :
- a parada dos levantadores dos vidros (desligamento da alimentação elétrica do motor) é determinada ao atingir o fim de curso superior ou inferior do vidro, ou se um obstáculo se colocar travando o vidro. Isto é regulado através do controle da corrente do motor.
- ocorrendo mal funcionamentos nos circuitos elétricos, a central desliga momentaneamente o sistema (por exemplo, em caso de interrupção dos sinais de comando dos motores ou de corrente absorvida inferior aos valores usuais);
- ocorrendo anomalia nos interruptores de comando (curto-circuito ou teclas que permanecerem travadas apertadas), a central desliga momentaneamente o sistema.
O circuito de comando dos levantadores dos vidros dianteiros é protegido por um específico fusível, localizado na caixa de fusíveis. Além disto, os interruptores de acionamento são protegidos pelo fusível volante que protege outras alimentações "sob chave". A iluminação dos interruptores de comando é feita com a chave em MAR.

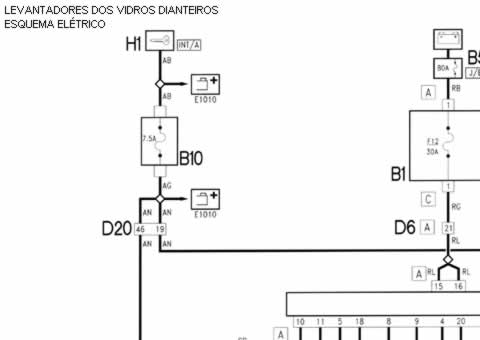

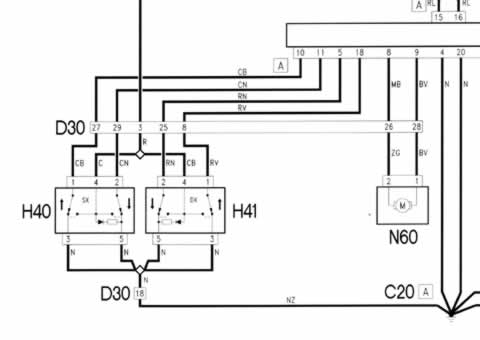

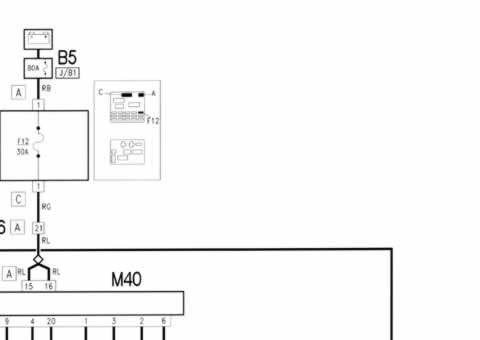

Levantadores vidros dianteiros - Esquema

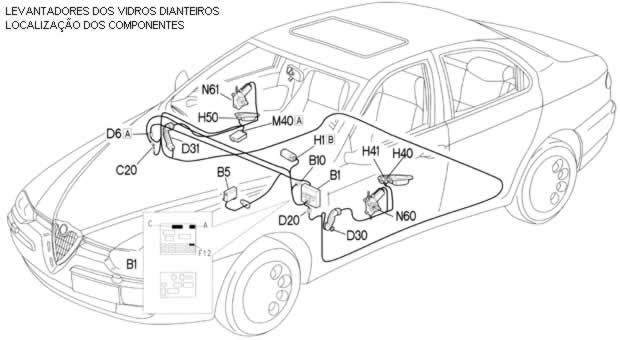

Levant. vidros dianteiros - Loc. componentes

Porta Dianteira - Provas de Sub-Grupo

Precauções

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.), DESLIGAR A BATERIA.

Interruptor do dispos. de levantamento do vidro

Retirada

- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
1 - Desencaixar o interruptor em questão.

Recolocação

- Verificar a funcionalidade do interruptor. Se necessário, experimentar eletricamente o interruptor.
- Colocar o interruptor.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Desencaixar o interruptor em questão.
- Experimentar a funcionalidade dos levantadores dos vidros.

Interruptor do levantador do vidro

Retirada

- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
1 - Desencaixar o interruptor do levantador do vidro.

Recolocação

- Verificar a funcionalidade do interruptor. Se necessário, experimentar eletricamente o interruptor.
- Colocar o interruptor.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Desencaixar o interruptor em questão.
- Experimentar a funcionalidade do levantador do vidro.

Proteção Reparo D`água - (Painel da porta destacado)
Retirada

- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.

- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir.
- R.R. com componentes interferentes retirados.
- Executar a Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da porta retirado

1 - Colocar o vidro a cerca de 1/3 de abertura e em seguida desligar a trava de segurança (1b) do vidro.
2 - Colocar o vidro a cerca de 2/3 de abertura e em seguida desligá-lo do pino de arraste.
3 - Levantar manualmente o vidro até a posição de fechamento; a fim de evitar o abaixamento acidental do vidro, introduzir um gancho de sustentação como indicado na figura.
Prestar atenção para não danificar o elemento de fixação (3a) do vidro.
4 - Desligar a conexão elétrica do motor.

Denominação Conector
4 Motor do levantador do vidro. N60 dianteiro esquerdo
4 Motor do levantador do vidro. N61 dianteiro direito

5 - Soltar os parafusos de fixação do levantador do vidro.
6 - Retirar o levantador do vidro da estrutura da porta.

Recolocação

- Verificar a integridade do dispositivo de levantamento do vidro e a funcionalidade do motor.
- Remontar o levantador do vidro na estrutura da porta fixando-o com os parafusos.
- Ligar a conexão elétrica do motor do levantador do vidro.
- Retirar o gancho de sustentação do vidro.
- Colocar o vidro a cerca de 2/3 de abertura e em seguida ligá-lo ao pino de arraste.
- Colocar o vidro a cerca de 1/3 de abertura e em seguida ligar a trava de segurança do vidro.
- Experimentar o regular funcionamento do levantador do vidro.
- Completar com a Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira -
R.R. ou substituição com o painel da porta retirado
- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir.
- R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R. R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.

Proteção Reparo D`água -

- Referir-se à Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da porta retirado

1 - Verificar a correta fixação do levantador do vidro.

- Verificar a funcionalidade do mecanismo do levantador do vidro.
- Referir-se à Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da porta retirado

Porta Dianteira - Reg. Batente/Adap. Guarnição
- Referir-se à Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Referir-se à Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Referir-se à Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Referir-se à Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Referir-se à Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Referir-se à Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Referir-se à Op. 7005A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R.
- Referir-se à Op. 7005M24 MECANISMO DO LEVANTADOR elétrico do vidro de uma porta dianteira, esq. ou dir. - verificação da orientação e fixação com o painel da porta retirado.

Porta Dianteira - Reg./Centragem/Perfilamento
- Referir-se à Op. 5505A18 - CENTRAL MULTI SERVIÇOS integrados - R.R.
