Portas Dianteiras - Trav. das portas - Descrição
O acionamento simultâneo dos motores das fechaduras das quatro portas é feito sob comando :
- da chave;
- dos interruptores (pinos) das portas dianteiras;
- do controle remoto;

O acionamento das fechaduras é controlado pela central dos serviços integrados, localizada no lado direito, sob o painel.
A central controla o efetivo estado das fechaduras através dos sinais que chegam dos interruptores localizados nas quatro fechaduras (sinais utilizados também para a temporização das luzes). Deste modo o comando de "destravamento" é efetuado somente com todas as portas bem fechadas e fechaduras dianteiras destravadas; vice-versa, o comando de "destravamento" é efetuado com fechaduras dianteiras travadas.

A central efetua também uma série de controles de segurança :
- ao término de cada acionamento é verificada a posição dos interruptores. Se esta posição for discordante da ação efetuada (por exemplo, se uma porta está aberta), é ativada uma "repulsão" , ou seja, é feita a manobra oposta para "realinhar" todas as fechaduras.
- se a central verifica várias manobras consecutivas e completas de travamento / destravamento - pelo menos 8 no intervalo de 20 segundos - o sistema intervém limitando as manobras. O sistema fica inibido na posição de destravamento por um tempo de 30 segundos.
- se a tensão da bateria descer abaixo dos 9 V durante uma operação de travamento / destravamento, o sistema interrompe o acionamento. Se já no início a tensão da bateria for inferior a 9V, não é feito nenhum comando. O circuito do travamento das portas é protegido por fusível específico localizado na caixa de fusíveis. O receptor do controle remoto tem as alimentações (direta e sob chave) protegida por dois fusíveis localizados na caixa de fusíveis.

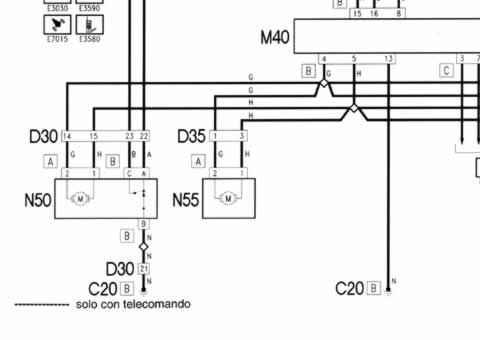

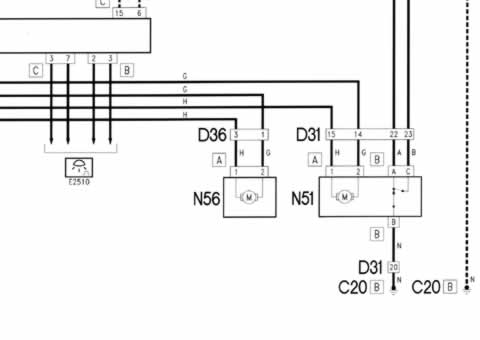

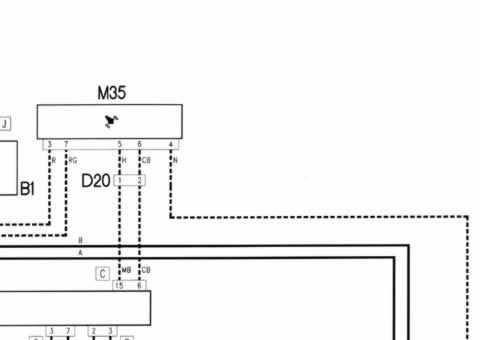

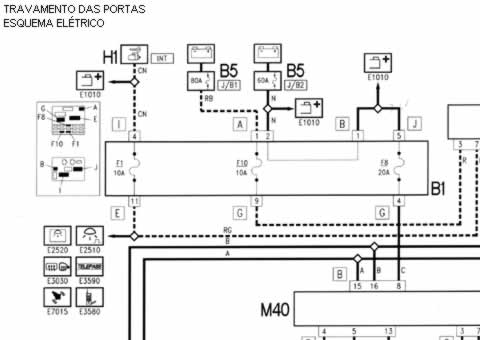

Travamento das portas - Esquema

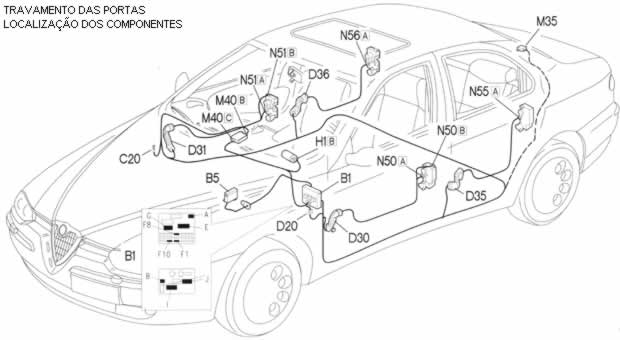

Travamento das portas - Loc. Componentes

Precauções

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.), DESLIGAR A BATERIA.

Cj. motor/fechadura do trav. das portas

Retirada

- Executar a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado
- Executar a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.

1 - Desligar pelo lado da fechadura, os tirantes de ligação com a maçaneta externa.
2 - Soltar os parafusos de fixação
3 - Deslocar ligeiramente a fechadura
4 - Desligar as conexões elétricas (4a, 4b, 4c)

Denominação Conector
4a Motoredutor da fechadura da. N50A porta dianteira esquerda
4b Motoredutor da fechadura da. N50B porta dianteira esquerda
4c Motoredutor da fechadura da. N50C porta dianteira esquerda
4a Motoredutor da fechadura da. N51A porta dianteira direita
4b Motoredutor da fechadura da. N51B porta dianteira direita
4a Motoredutor da fechadura da. N51C porta dianteira direita

Recolocação

- Verificar se a fechadura não apresenta danos
- Ligar as conexões elétricas
- Posicionar a fechadura
- Colocar os parafusos de fixação
- Ligar pelo lado da fechadura, os tirantes de ligação com a maçaneta externa
- Experimentar a funcionalidade da fechadura acionando a maçaneta externa
- Completar com a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Completar com a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado
- Experimentar a funcionalidade da fechadura acionando a maçaneta interna

Retirada

- Executar a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.
- Executar a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R.R.
- Executar a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Executar a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA
INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado.
- Executar a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Executar a Op. 7005N20 - CONJUNTO DO MOTOR / FECHADURA do travamento das portas de uma porta dianteira, esq. ou dir. - R.R. com o painel da porta e estrutura de suporte retirados.

Recolocação

- Completar com a Op. 7005N20 - CONJUNTO DO MOTOR / FECHADURA do travamento das portas de uma porta dianteira, esq. ou dir. - R.R. com o painel da porta e estrutura de suporte retirados.
- Completar com a Op. 7005D24 - GUIA TRASEIRA do VIDRO da porta dianteira (uma), esq. ou dir. - R.R. com o painel da porta retirado.
- Completar com a Op. 7005C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta dianteira - R.R. para reparações ou substituição com painel retirado.
- Completar com a Op. 7005E11 - PAINEL INTERNO de uma porta dianteira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570 T90 - ALTO FALANTE DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7005E22 - GRADE da instalação do RÁDIO no painel da porta dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7005E12 - RECOBRIMENTO angular de uma porta dianteira, esq. ou dir. - R.R.
- Completar com a Op. 7005E38 - APOIO DE BRAÇO INTERNO da porta dianteira - R. R.
- Completar com a Op. 7005C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta dianteira (uma) esq. ou dir. - R.R.

Central da instal. elét. do trav. das portas - Após Verif. instal.
- Referir-se à Op. 5505A18 - CENTRAL MULTI SERVIÇOS integrados - R.R.

Receptor do controle remoto do fech. centr. -Cj. Luz Int.
- Referir-se à Op. 5580E30 - RECEPTOR do controle remoto do ANTIFURTO - R.R.
