Vidros tras. e espelhos retrovisores - Desemb. - Descrição
O vidro traseiro térmico e as resistências de desembaçamento dos espelhos
retrovisores absorvem considerável quantidade de energia : portanto, devem ser
desativados após um certo tempo de funcionamento.
O desembaçamento do vidro traseiro térmico e dos espelhos retrovisores é feito de
modo temporizado, conforme a seguinte lógica :
O acionamento ocorre com :
- a chave em MAR;
- sinal de acionamento proveniente do interruptor localizado no painel do ar
condicionado / aquecedor (ou pela função "desembaçamento rápido" do ar
condicionado)

As resistências ficam alimentadas por 20 minutos e depois a alimentação é
interrompida.
A alimentação cessa nas seguintes condições :
- chave em STOP
- sinal de desligamento do interruptor (ou pela função "desembaçamento rápido")
- após os primeiros 10 minutos de funcionamento, se a tensão da bateria cair abaixo
de 11,6V (se a tensão subir a mais de 13V, a alimentação é restabelecida).
- Somente para versões com ar condicionado :o comando pelo interruptor é sempre
prioritário em relação ao da função de "desembaçamento rápido" : por exemplo :
se o vidro traseiro térmico for acionado automaticamente pela função de
"desembaçamento rápido" e o interruptor for apertado, o vidro traseiro térmico se
desativa.
Quando o vidro traseiro térmico está ativado, acende-se também o relativo led
localizado no próprio interruptor.
Esta lógica de controle é comandada pela central dos serviços integrados,
localizada do lado direito sob o painel (a central do ar condicionado / comandos do
aquecedor "hospeda" somente o interruptor de comando e o relativo led, mas não
opera de modo algum em sua lógica de ativação.
O circuito de desembaçamento é protegido por um fusível específico e comandado
por um relé, localizados na caixa de fusíveis.

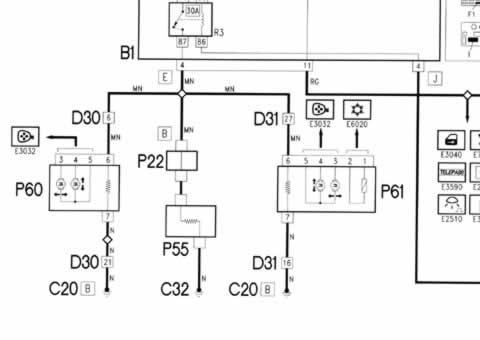

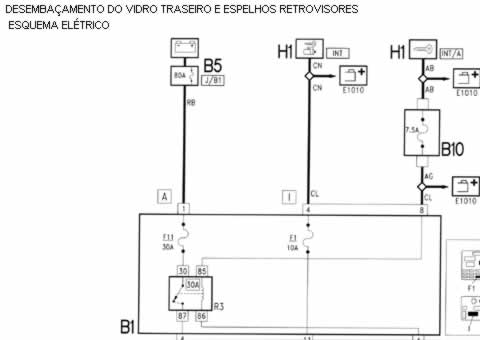

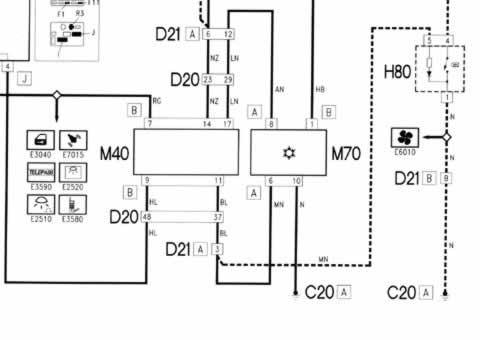

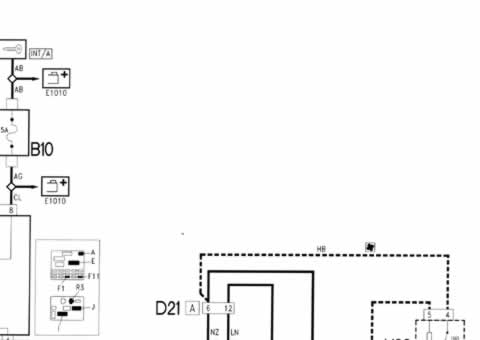

Vidro tras. e espelhos retrovisores - Esquema

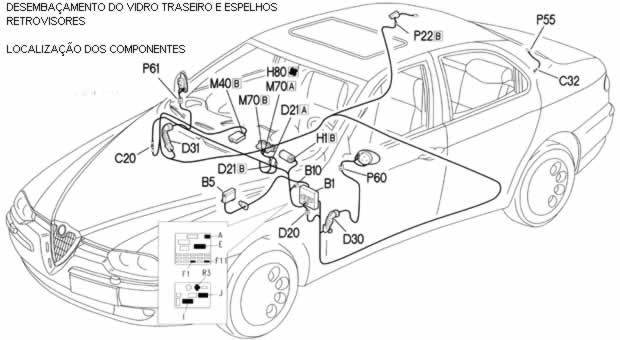

Vidro traseiro e espelhos retrovisores - Loc. Componentes

Espelhos retrovisores - Regulagem
A regulagem dos dois espelhos retrovisores externos é feita através do dispositivo
de comando localizado no console central entre os bancos, iluminado com as luzes
de posição ligadas. A
regulagem de ambos os espelhos é feita através de um único interruptor
pressionado nas quatro direções . Isto foi possível por um comutador que permite
selecionar o espelho direito ou esquerdo.

O interruptor comanda dois motores elétricos localizados cada um nos dois
espelhos. Um motor permite a rotação do espelho em um eixo horizontal e o outro
no eixo vertical.
O circuito da regulagem dos espelhos retrovisores é protegido pelo fusível volante
que protege outras alimentações "sob chave".
A regulagem é feita somente com a chave em MAR.

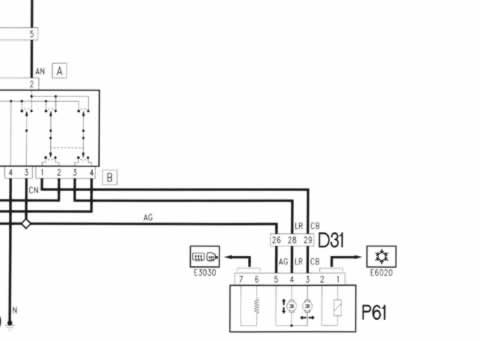

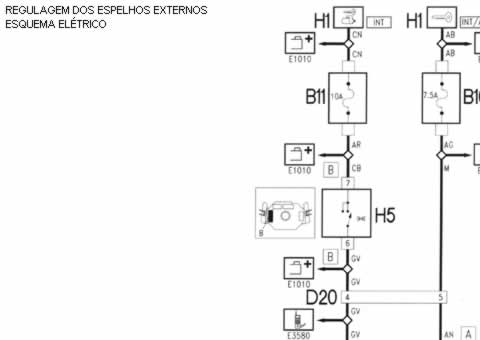

Espelhos externos - Regulagem - Esquemas

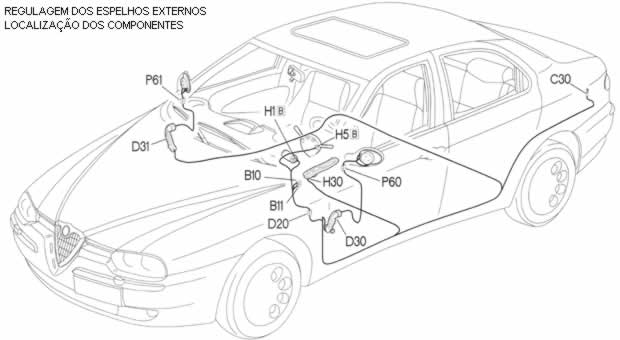

Espelhos externos - Localização dos componentes

Precauções

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes,
etc.), DESLIGAR A BATERIA.

Espelho retrovisor externo

Retirada

- Executar a Op. 7005E12 - RECOBRIMENTO angular de
uma porta dianteira, esq. ou dir. - R.R.

1 - Desligar a conexão elétrica do espelho retrovisor
externo.

Denominação Conector
1 Espelho retrovisor externo esquerdo P60
1 Espelho retrovisor externo direito P61

2 - Soltar os parafusos de fixação do espelho
retrovisor
3 - Retirar o espelho retrovisor

Recolocação

- Verificar se o espelho retrovisor não está danificado.
- Montar o espelho fixando-o com os parafusos.
- Ligar a conexão elétrica
- Experimentar a funcionalidade do espelho retrovisor
- Completar com a Op. 7005E12 - RECOBRIMENTO
angular de uma porta dianteira, esq. ou dir. - R.R.

Refletor do espelho retrovisor externo

Retirada

1 - Desencaixar o tampão de fechamento da abertura
2 - Operando através da abertura com a ferramenta
apropriada, desencaixar o refletor.

Denominação Código
2 Ferramenta para desencaixar 1.823.014.000

3 - Desligar as conexões elétricas do refletor

Recolocação

- Verificar se o refletor não está danificado
- Ligar as conexões elétricas do refletor
- Encaixar o refletor
- Experimentar a funcionalidade do espelho retrovisor
- Encaixar o tampão de fechamento da abertura.

Retrovisor externo - Ret./Rec. do motor

Retirada

- Executar a Op. 7005R35 - REFLETOR do ESPELHO
RETROVISOR EXTERNO (um), esq. ou dir. - R.R.

1 - Soltar os parafusos e retirar o motor
2 - Desligar a conexão elétrica

Recolocação

- Verificar se o motor não está danificado e, se
necessário, experimentar sua funcionalidade
elétrica.
- Ligar a conexão elétrica
- Montar o motor fixando-o com os parafusos
- Completar com a a Op. 7005R35 - REFLETOR do
ESPELHO RETROVISOR EXTERNO (um), esq. ou dir. -
R.R.
- Experimentar a funcionalidade do espelho retrovisor

Espelho retrovisor externo - Ret./Rec. da cobertura

Retirada

- Executar a Op. 7005R35 - REFLETOR do ESPELHO
RETROVISOR EXTERNO (um), esq. ou dir. - R.R.
- Executar a Op. 7005R36 - MOTOR de orientação de
um ESPELHO RETROVISOR EXTERNO (um), esq. ou
dir. - R.R.

1 - Soltar os parafusos
2 - Retirar a cobertura do espelho retrovisor
3 - Soltar os parafusos
4 - Retirar o suporte interno

Recolocação

- Verificar se a cobertura do espelho retrovisor não
está danificada
- Montar o suporte interno fixando-o com os parafusos
- Montar a cobertura do espelho retrovisor fixando-a
com os parafusos
- Completar com a Op. 7005R36 - MOTOR de
orientação de um ESPELHO RETROVISOR EXTERNO
(um), esq. ou dir. - R.R.
- Completar com a Op. 7005R35 - REFLETOR do
ESPELHO RETROVISOR EXTERNO (um), esq. ou dir. -
R.R.

Interruptor do espelho retrovisor

Retirada

- Executar a Op. 7040L28 - MOLDURA porta
interruptores no revestimento do console do túnel
- R.R.
1 - Desencaixar o grupo de interruptores.

Recolocação

- Verificar se o grupo de interruptores não está
danificado
- Se necessário, experimentar a funcionalidade
elétrica dos interruptores.
- Encaixar o grupo de interruptores na moldura.
- Executar a Op. 7040L28 - MOLDURA porta
interruptores no revestimento do console do túnel -
R.R.
