Tampa do porta-malas
A tampa do porta-malas é inteiramente revestida e possui suportes de amortecedores telescópicos.
Na faixa superior estão alojados os grupos óticos internos para as luzes de marcha-à-ré e luzes traseiras de neblina.
O comando é feito mediante uma alavanca localizada próximo ao banco do motorista que acionando um cabo bowden age na trava de fechamento (acionável também pela parte externa com a chave do veículo).

Advertências e Percauções
ADVERTÊNCIAS

Devendo operar no conjunto da porta traseira, respeitar as seguintes prescrições :
- Se houver intervenção nas dobradiças, prestar atenção para não danificar a pintura
- Após uma regulagem da porta onde ocorreu o deslocamento das dobradiças, é necessário restabelecer a pintura na zona das mesmas.
- Para a retirada, trabalhar com um segundo operador e colocar a tampa do porta-malas em um apoio estável para evitar danos à pintura.
- Em caso de substituição do cilindro da fechadura, não é possível adquirir somente um cilindro de reposição. É necessário substituir todo o conjunto de cilindros.

PRECAUÇÕES

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.) DESLIGAR A BATERIA.

Tampa do Porta-malas - Alinhamento

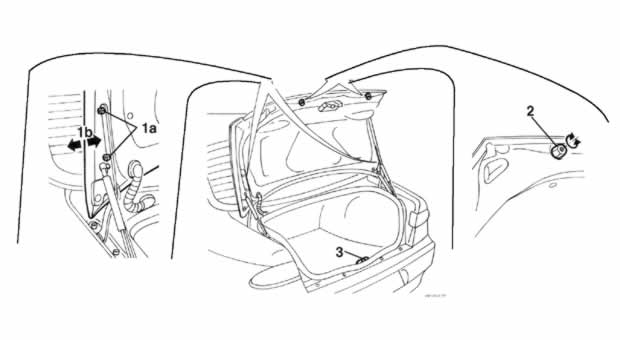

- Levantar a tampa do porta-malas
1 - Afrouxar os parafusos (1a) das dobradiças e regular a posição da tampa do porta-malas. As setas (1b) indicam os deslocamentos possíveis.
- Apertar os parafusos com o torque prescrito.

Fixação Componente Valor (daNm)
Parafuso TAMPA DO PORTA-MALAS 1.1 - 1.3

2 - Se necessário, operar nos coxins de fim de encosto
3 - Se necessário, regular a posição do batente de fechamento. 7025B58 - BATENTE da fechadura da tampa do porta-malas - R.R.

- Caso da regulagens indicadas nos pontos anteriores não forem suficientes, regular a posição das dobradiças da tampa do porta-malas operando como descrito a seguir.

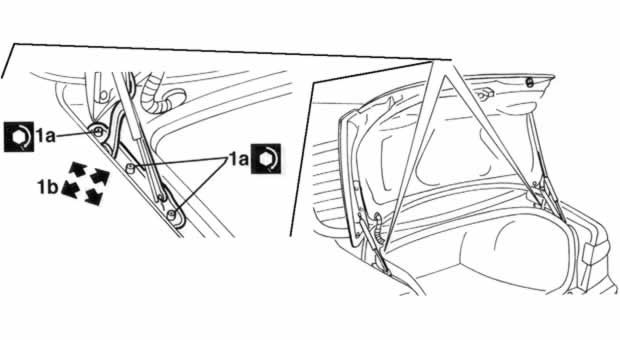

1- Retirar o sigilante, afrouxar os parafusos (1a) das dobradiças e regular a posição da tampa do porta-malas. As setas (1b) indicam os deslocamentos possíveis.
- Verificar o alinhamento da tampa do porta-malas
- Apertar os parafusos com o torque prescrito

Fixação Componente Valor (daNm)
Parafuso DOBRADIÇAS DA TAMPA DO PORTA-MALAS 1.1 - 1.3

- Experimentar a funcionalidade e o correto alinhamento da tampa do porta-malas
- Reparar a vedação entre as dobradiças e a carroceria
- Se necessário, restabelecer a pintura na zona das dobradiças
- Experimentar a funcionalidade e o correto alinhamento da tampa do porta-malas
- Reparar a vedação entre as dobradiças e a carroceria
- Se necessário, restabelecer a pintura na zona das dobradiças

7025B14 - TAMPA DO PORTA-MALAS - R.R.

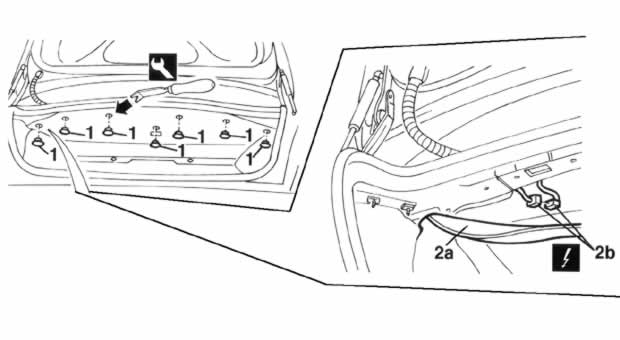

1 - Abrir a tampa do porta-malas e desencaixar, com a ferramenta adequada, os botões traseiros de fixação do revestimento superior

Denominação Código
_______________________________________
1 Ferramenta para desencaixar 1.823.015.000
_______________________________________

2 - Abaixar o revestimento superior (2a), desligar a conexão elétrica (2b) e retirá-la.

Denominação Conector
_______________________________________
2b Conector traseiro/porta-malas D40

Tampa do Porta-malas - Ret./Recol.
1 - Abrir a tampa do porta-malas e desencaixar, com a ferramenta adequada, os botões traseiros de fixação do revestimento superior

Denominação Código
1 Ferramenta para desencaixar 1.823.015.000

2 - Abaixar o revestimento superior (2a), desligar a conexão elétrica (2b) e retirá-la.

Denominação Conector
2b Conector traseiro/porta-malas D40

1 - Desencaixar o tubo de passagem dos cabos de ambas as extremidades
2 - Retirar o chicote
- Sustentar a tampa com o auxílio de um segundo operador.
3 - Soltar os parafusos de ambos os lados da tampa
4 - Retirar a tampa do porta-malas

Recolocação

- Verificar se a tampa do porta-malas e as dobradiças não estão danificadas
- Posicionar a tampa do porta-malas
- Colocar os parafusos das dobradiças sem apertá-los
- Introduzir o chicote e colocar o tupo de passagem dos cabos
- Ligar a conexão elétrica e introduzi-la em sua sede
- Colocar os botões traseiros de fixação do revestimento superior
- Executar a Op. 7025B10 - TAMPA do porta-malas-Alinhamento

Tampa do Porta-malas - Revestimento

Retirada

1 - Abrir a tampa do porta-malas e, com a ferramenta adequada, desencaixar os botões de fixação do revestimento.

Denominação Código
1 Ferramenta para desencaixar 1.823.015.000

2 - Soltar os parafusos de fixação do revestimento
3 - Retirar o revestimento interno da tampa do porta-malas

Recolocação

- Verificar se o revestimento não está danificado
- Posicionar o revestimento interno da tampa do porta-malas e fixá-lo com os parafusos
- Colocar os botões de fixação do revestimento

Dobradiça da Tampa do Porta-malas - Tampa Ret.

Retirada

- Executar a Op. 7025B14 - TAMPA do porta-malas - R.R.
- Executar a Op. 7025B26 - DISPOSITIVO DE LEVANTAMENTO da tampa do porta-malas (um), esq. ou dir. - R.R.

1 - Soltar os parafusos de fixação da dobradiça
2 - Retirar a dobradiça liberando-a do sigilante

Recolocação

- Verificar se a dobradiça não está danificada
- Remontar a dobradiça
- Colocar os parafusos de fixação sem apertá-los
- Completar com a Op. 7025B26 - DISPOSITIVO DE
LEVANTAMENTO da tampa do porta-malas (um), esq. ou dir. - R.R.
- Completar com a Op. 7025B14 - TAMPA do porta-malas - R.R.
- Completar com a Op. 7025B10 - TAMPA do porta-malas - Alinhamento
- Apertar os parafusos com o torque prescrito

Fixação Componente Valor (daNm)
Parafuso DOBRADIÇAS DA TAMPA DO PORTA-MALAS 1.1 - 1.3

- Aplicar o sigilante entre a dobradiça e a carroceria

Disp. de Levantamento da Tampa do Porta-malas
Retirada

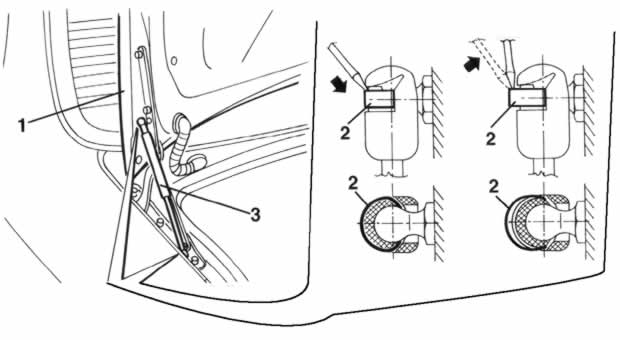

1 - Abrir a tampa do porta-malas e sustentá-la
2 - Com uma chave de fenda, desencaixar (sem retirá-las) as molas de retenção de ambas as extremidades
3 - Retirar o dispositivo de levantamento

Recolocação

- Verificar se o dispositivo não está danificado
- Remontar o dispositivo de levantamento introduzindo a pressão as extremidades nos pinos de fixação
- Colocar as molas de retenção de ambas as extremidades
- Experimentar a funcioalidade do dispositivo de levantamento

Comando de abertura da Tampa do Porta-malas
Retirada

- Executar a Op. 7040L40 - SOLEIRA de um VÃO DA PORTA DIANTEIRA (uma), esq. ou dir. - R.R. (lado esquerdo)

- Executar a Op. 7040L44 - SOLEIRA de um VÃO DA PORTA TRASEIRA (uma), esq. ou dir. - R.R. (lado esquerdo)
- Executar a Op. 7040H36 - ELEMENTO INFERIOR DE REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo)
- Executar a Op. 7050A20 - ASSENTO do banco traseiro único - R.R.
- Executar a Op. 7045A10 - BANCO DIANTEIRO (um), esq. ou dir. - R.R. (lado esquerdo)
- Executar a Op. 5010C44 - DIFUSOR de ar para os lugares traseiros - R.R.

1 - Soltar os parafusos da proteção interruptor inercial.
2 - Retirar a proteção interruptor inercial
3 - Desencaixar os dois botões de retenção do tapete do piso.
4 - Levantar o tapete ao longo do lado esquerdo do veículo
5 - Soltar os parafusos de fixação do comando de abertura
6 - Retirar do tapete, o comando de abertura
7 - Liberar as luvas (7a) das retenções (7b) e a extremidade dos cabos (7c) das relativas fixações.
- Retirar o comando de abertura

Recolocação

- Verificar se o comando de abertura não está danificado
- Ligar os cabos de comando à relativa fixação e as luvas às retenções.
- Introduzir o comando de abertura na relativa abertura do tapete e posicioná-lo na sede.
- Colocar os parafusos de fixação do comando Reposicionar o tapete na sede ao longo do lado esquerdo do veículo
- Colocar os botões de retenção do tapete ao piso
- Remontar a proteção do interruptor inercial fixando-a com os parafusos
- Completar com a Op. 5010C44 - DIFUSOR de ar para os lugares traseiros - R.R.
- Completar com a Op. 7045A10 - BANCO DIANTEIRO (um), esq. ou dir. - R.R. (lado esquerdo)
- Completar com a Op. 7050A20 - ASSENTO do banco traseiro único - R.R.
- Completar com a Op. 7040H36 - ELEMENTO INFERIOR DE REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo)
- Completar com a Op. 7040L44 - SOLEIRA de um VÃO DA PORTA TRASEIRA (uma), esq. ou dir. - R.R. (lado esquerdo)
- Completar com a Op. 7040L40 - SOLEIRA de um VÃO DA PORTA DIANTEIRA (uma), esq. oui dir. - R.R. (lado esquerdo)

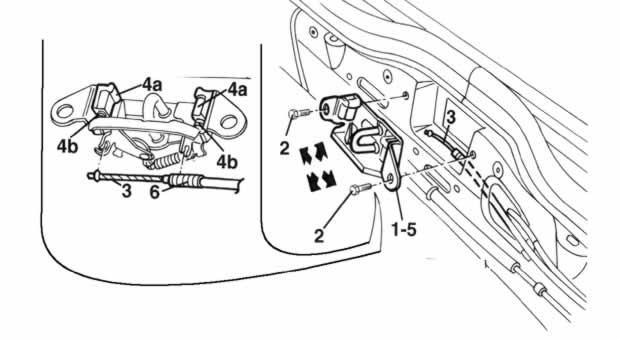

Batente da Trava da Tampa do Porta-malas

Retirada

- Executar a Op. 7040B22 - MOLDURA do vão do porta- malas / plano de carga - R.R.
- Desligar o cabo de acionamento
2 - Soltar os parafusos
3 - Retirar o batente de fechamento

Recolocação

- Verificar se o batente não está danificado
1 - Colocar o batente
2 - Colocar os parafusos de fixação, sem apertá-los
3 - Religar o cabo de acionamento
4 - Se necessário, para obter um bom deslizamento os roletes (4a), lubrificá-los unicamente no relativo pino de deslizamento (4b)
5 - Deslocar o batente na correta posição através dos furos ovalados dos parafusos
As setas indicam os movimentos para a regulagem
6 - Regular o cabo de acionamento utilizando as canaletas de fixação presentes na extremidade da luvas
Apertar os parafusos de fixação
- Verificar o correto acoplamento entre batente e trava da tampa do porta-malas e o alinhamento com a tampa fechada.
