Tampa do Bocal Combustível - Descrição

É acionada por uma alavanca localizada próximo à abertura do capô.
Possui também um comando de emergência acionável pelo porta-malas.


Tampa de Acesso ao Bocal de Introdução de Combustível

OPERAÇÕES

7025C10 - TAMPA DE ACESSO AO BOCAL DE INTRODUÇÃO DE COMBUSTÍVEL - R.R.

Retirada
1 - Abrir a tampa e retirar os parafusos
2 - Retirar a tampa
3 - Se necessário, separar a tampa (3a) da dobradiça (3b)

Recolocação
- Verificar se a tampa não está danificada
- Se separado, montar a tampa na dobradiça
1 - Posicionar a tampa e colocar os parafusos sem apertá-los
2 - Regular a posição da tampa através dos furos ovalados dos parafusos. As setas indicam os deslocamentos possíveis

- Apertar os parafusos de fixação
- Verificar o correto alinhamento da tampa com a carroceria
- Experimentar o regular funcionamento da tampa na abertura e no fechamento





Comando Abert. da Tampa de Acesso ao Bocal

7025B30 - COMANDO DA ABERTURA da tampa do porta-malas - R.R.


Comando Emergência Abert. Tampa de Acesso ao Bocal

7025C28 - COMANDO DE EMERGÊNCIA PARA ABERTURA DA TAMPA DE ACESSO AO BOCAL DE INTRODUÇÃO DE COMBUSTÍVEL - REPARAÇÃO

Retirada
- Executar a Op.7040B10 - REVESTIMENTO DO PLANO DE CARGA (plano de bagagens) - R.R.
- Executar a Op. 7040B22 - MOLDURA do vão de bagagens / plano de carga - R.R.
1 - Retirar a proteção das luzes
2 - Soltar o parafuso com anel
3 - Desencaixar o botão de retenção com a ferramenta adequada

Denominação Código
3 Ferramenta para desencaixar 1.823.015.000

1 - Afastar o revestimento lateral
2 - Restabelecer a fixação do cabo (2a) no suporte de fixação (2b)

Recolocação
- Experimentar o acionamento da tampa puxando o cabo
- Reposicionar o revestimento lateral introduzindo o cabo na abertura
- Colocar o botão de retenção
- Colocar o parafuso com anel
- Remontar a proteção das luzes
- Completar com a Op. 7040B22 - MOLDURA do vão de bagagens / plano de carga - R.R.
- Completar com a Op.7040B10 - REVESTIMENTO DO PLANO DE CARGA (plano de bagagens) - R.R.





Fechadura Mec. da Abert. Tampa de Introd. de Combust.

Retirada
- Executar a Op.7040B10 - REVESTIMENTO DO PLANO DE CARGA (plano de bagagens) - R.R.
- Executar a Op. 7040B22 - MOLDURA do vão de bagagens / plano de carga - R.R.
1 - Retirar a proteção das luzes
2 - Soltar o parafuso com anel
3 - Desencaixar o botão de retenção com a ferramenta adequada

Denominação Código
3 Ferramenta para desencaixar 1.823.015.000


4 - Soltar o tirante de segurança da abertura da tampa do combustível

1 - Afastar o revestimento lateral
2 - Desligar a fixação regulável (2a) e a trava do cabo de acionamento (2b) do dispositivo de abertura da tampa do combustível (2c)

1 - Abrir a tampa do combustível e soltar os parafusos de fixação da fechadura
2 - Retirar a fechadura
Para facilitar a remoção da fechadura, pode ser necessário retirar a tampa do combustível

Recolocação
- Remontar a fechadura fixando-a com os parafusos
- Ligar a trava do cabo e a fixação regulável ao dispositivo de abertura da tampa do combustível.
Regular a posição do cabo mediante a fixação regulável da luva.
- Reposicionar o revestimento lateral
- Introduzir na sede o tirante de segurança da abertura da tampa do combustível
- Experimentar o regular funcionamento da tampa na abertura e fechamento
- Colocar o botão de retenção
- Colocar o parafuso com anel
- Remontar a proteção das luzes
- Completar com a Op. 7040B22 - MOLDURA do vão de bagagens / plano de carga - R.R.
- Completar com a Op.7040B10 - REVESTIMENTO DO PLANO DE CARGA (plano de bagagens) - R.R.






Transm. da Abert. Tampa de Acesso ao Bocal

Retirada
- Executar a Op. 7040L40 - SOLEIRA de um VÃO DA PORTA DIANTEIRA (uma), esq. ou dir. - R.R. (lado esquerdo)
- Executar a Op. 7040L44 - SOLEIRA de um VÃO DA PORTA TRASEIRA (uma), esq. ou dir. - R.R. (lado esquerdo)
- Executar a Op. 7040H36 - ELEMENTO INFERIOR DE REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo)
- Executar a Op. 7050A20 - ASSENTO do banco traseiro único - R.R.
- Executar a Op. 7045A10 - BANCO DIANTEIRO (um), esq. ou dir. - R.R. (lado esquerdo)
- Executar a Op. 5010C44 - DIFUSOR de ar para os lugares traseiros - R.R.
- Executar a Op. 7025C26 - COMANDO DA ABERTURA DA TAMPA DE ACESSO ao bocal de introdução de combustível - R.R.
- Executar a Op.7040B10 - REVESTIMENTO DO PLANO DE CARGA (plano de bagagens) - R.R.
- Executar a Op. 7040B22 - MOLDURA do vão de bagagens / plano de carga - R.R.
- Executar a Op. 7040B18 - REVESTIMENTO LATERAL (um), esq. ou dir. do vão de bagagens / plano de carga - Colocação (lado esquerdo)

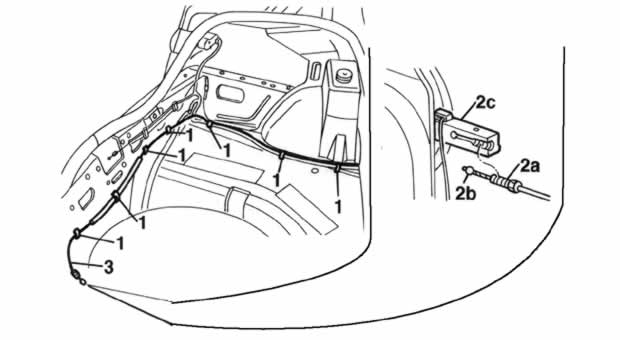

1 - Liberar o cabo de transmissão das molas de retenção, ao longo da lateral esquerda

1 - Liberar o cabo de transmissão das molas de retenção no porta-malas
2 - Desligar a fixação regulável (2a) e a trava do cabo (2b) do dispositivo de abertura da tampa do combustível (2c)
3 - Retirar o cabo de transmissão.




Recolocação
- Verificar se a transmissão de comando não está danificada
- Recolocar o cabo de transmissão em sua sede no veículo
- Ligar a trava do cabo e a fixação regulável ao dispositivo de abertura da tampa do combustível
- Fixar o cabo de transmissão às molas de retenção no vão do porta-malas
- Fixar o cabo de transmissão às molas de retenção ao longo da lateral esquerda
- Regular a posição do cabo mediante a fixação regulável ao dispositivo de abertura da tampa do combustível
- Experimentar a funcionalidade do comando de abertura
- Completar com a Op. 7040B18 - REVESTIMENTO LATERAL (um), esq. ou dir. do vão de bagagens / plano de carga - Colocação (lado esquerdo)
- Completar com a Op. 7040B22 - MOLDURA do vão de bagagens / plano de carga - R.R.
- Executar a Op.7040B10 - REVESTIMENTO DO PLANO DE CARGA (plano de bagagens) - R.R.
- Completar com a Op. 7025C26 - COMANDO DA ABERTURA DA TAMPA DE ACESSO ao bocal de introdução de combustível - R.R.
- Completar com a Op. 5010C44 - DIFUSOR de ar para os lugares traseiros - R.R.
- Completar com a Op. 7045A10 - BANCO DIANTEIRO (um), esq. ou dir. - R.R. (lado esquerdo)
- Completar com a Op. 7050A20 - ASSENTO do banco traseiro único - R.R.
- Completar com a Op. 7040H36 - ELEMENTO INFERIOR DE REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo)
- Completar com a Op. 7040L44 - SOLEIRA de um VÃO DA PORTA TRASEIRA (uma), esq. ou dir. - R.R. (lado esquerdo)
- Executar a Op. 7040L40 - SOLEIRA de um VÃO DA PORTA DIANTEIRA (uma), esq. ou dir. - R.R. (lado esquerdo)
- Verificar se a transmissão de comando não está danificada
- Remontar o cabo de transmissão na sede no veículo
- Ligar a trava do cabo e a fixação regulável ao dispositivo de abertura da tampa do combustível
- Fixar o cabo da transmissão às molas de retenção no vão do porta-malas
- Fixar o cabo de transmissão às molas de retenção ao longo da lateral esquerda
- Regular a posição do cabo mediante a fixação regulável ao dispositivo de abertura da tampa do combustível
- Experimentar a funcionalidade do comando de abertura
