Revestimentos do Habitáculo - Glossário
Magnésio
Metal caracterizado
por uma excepcional leveza em relação ao volume (densidade
1,74 g/cm3) e uma ótima rigidez. É utilizado nas construções mecânicas
sob forma de ligas
de vários tipos (as peças podem ser obtidas por fusão ou forjamento).
Segurança passiva
É o conjunto das soluções
que interagem para reduzir conseqüências de um acidente
nos ocupantes do veículo. Entram nesta categoria o pára-brisa em camadas,
a coluna da direção retrátil, o material com o qual é construído o volante,
a ausência de saliências e de cantos ângulos perigosos no painel, a estrutura
dos pedais, a conformação e a resistência dos bancos, os apoios de
cabeça, os cintos
de segurança (também com pretensionadores), os Air Bag e a carroceria
com resistência diferenciada, ou seja, com célula habitável o mais rígida
possível e as partes dianteiras e traseiras deformáveis de modo programado
para absorver gradualmente
a energia da colisão.
PAINEL
O painel é uma estrutura
monolítica fixada à travessa de sustentação em liga de magnésio
à estrutura
básica são fixados os vários componentes como ilustrado na figura.
O painel do tipo monolítico
está fixado a uma travessa de liga de magnésio por sua vez
fixada à carroceria.
O desenho do painel
e dos revestimentos que o circundam têm o objetivo de obter um
elevado conforto juntamente à procura de um alto grau de segurança passiva.
Foram eliminadas todas
as saliências que, em caso de acidente, poderiam revelar-se
"agressivas" para os ocupantes do veículo.
Abaixo do revestimento
do painel, protegido por uma tampa com rompimento predeterminado,
está alojado o módulo do Air Bag.
Revestimentos do Habitáculo - Generalidades
Os revestimentos utilizados,
além do elevado padrão qualitativo derivado da escolha
dos materiais e sua execução, atendem às normas internacionais sobre a
inflamabilidade. Não
se incendeiam por contato ocasional com a chama (por exemplo,
se cair um cigarro), não desenvolvem chama e ocorrendo forte superaquecimento
estão sujeitos a uma combustão que produz uma forte e densa fumaça,
limitando a propagação da chama.
Acendedor Cigarros/Tomada Corrente - Descrição
No veículo existem
3 cinzeiros : um está colocado no centro do painel e os outros dois
nas portas traseiras. O
cinzeiro dianteiro é iluminado com as luzes de posição ligadas; no mesmo está
alojada uma
tomada de corrente do tipo padrão; também a tomada é iluminada com
as luzes de posição ligadas.
Na tomada está colocada
a resistência do acendedor de cigarros, mas pode ser utilizada
para ligar outros instrumentos ou aparelhos (funcionantes a 12V). Para
acionar o acendedor
de cigarros é suficiente apertar o relativo botão: após alguns segundos
sai fora automaticamente, pronto para o uso.
A tomada possui um
dispositivo de proteção térmica. Em caso de ligações com dispositivos
de elevada absorção elétrica, esta proteção interrompe a alimentação. O
circuito da tomada de corrente é protegido por um específico fusível e
comandado pelo relé
de exclusão sob chave, localizados na caixa de fusíveis. A
tomada é alimentada somente com a chave em MAR.

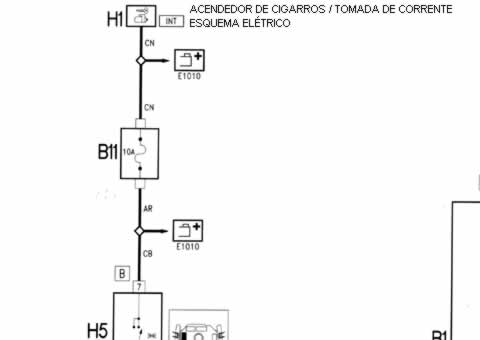

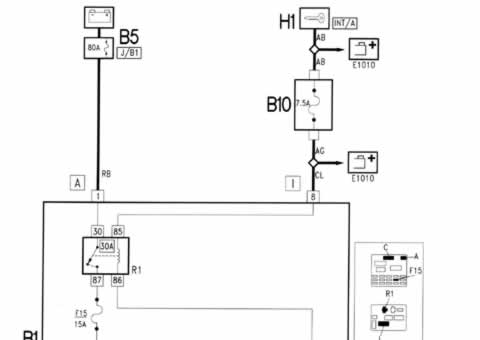

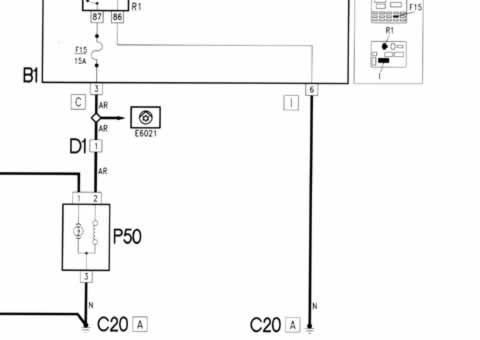

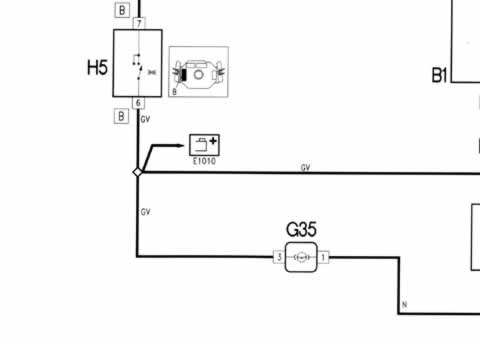

Acendedor Cigarros/Tomada Corrente - Esquema

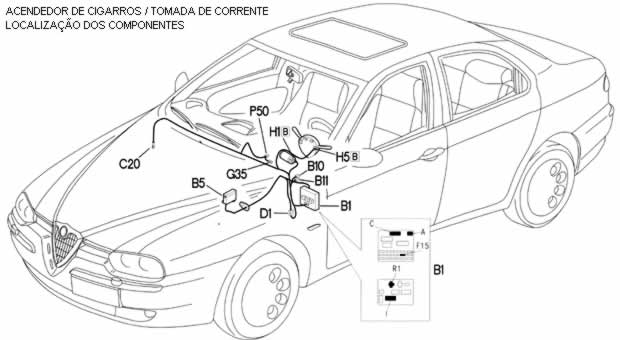

Acendedor Cigarros/Tomada Corr. - Loc. Componentes
Advertências/Precauções
ADVERTÊNCIAS
Operar com cuidado
nos componentes de acabamento e, para evitar danos, utilizar corretamente
as ferramentas previstas
- Em caso de substituição
do cilindro da fechadura do porta luvas, não é possível
substituir somente um cilindro. Neste caso, todo o conjunto deve ser substituído.
PRECAUÇÕES
Antes de intervir
na instalação elétrica (conectores, componentes elétricos, chicotes,
etc.), DESLIGAR A BATERIA.
Suporte de Fixação do Painel à Carroceria - Painel Ret.
1 - Posicionar o suporte
2 - Colocar os parafusos

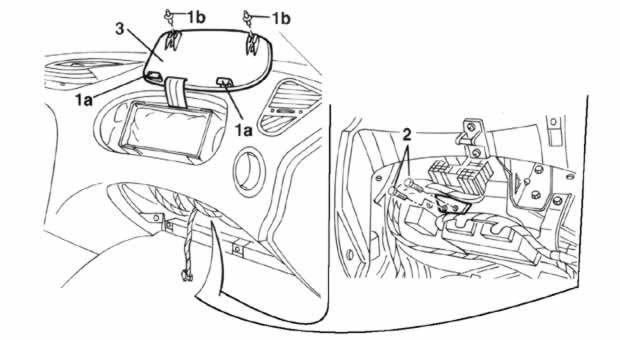

Tampa do Air-Bag do Lado Passageiro
Retirada
- Executar a Op. 7040G24 - INTERRUPTOR para iluminação do porta-luvas - R.R.
- Executar a Op. 7040G20 - PORTA-LÂMPADA de iluminação do porta luvas - R.R.
- Executar a Op. 7040A31 - GRUPO PORTA OBJETOS do painel - R.R.
1 - Retirar a tampa
desencaixando-a das travas superiores (1a) e rompendo os
pinos de segurança (1b)
2 - Soltar os parafusos de fixação da corda
3 - Retirar a tampa completa com a corda.
Recolocação
- Verificar se a tampa e a corda não estão danificados
- Utilizar novos pinos de segurança
- Introduzir a corda e fixá-la com os parafusos
- Colocar a tampa encaixando-a nas travas superiores e nos pinos de segurança
- Completar com a Op. 7040A31 - GRUPO PORTA OBJETOS do painel - R.R.
- Completar com a
Op. 7040G20 - PORTA-LÂMPADA de iluminação do porta luvas -
R.R.
- Completar com a
Op. 7040G24 - INTERRUPTOR para iluminação do porta-luvas -
R.R.
Revestimento do Painel de Instrumentos
Retirada
- Executar a Op. 5010C12
- DIFUSOR para
desembaçamento do pára-brisa - R.R.
- Executar a Op. 7040A37
- TAMPA de acesso aos
fusíveis no painel de instrumentos - R.R.
- Executar a Op. 7040A44
- REVESTIMENTO LATERAL
ESQUERDO do painel de instrumentos - R.R.
- Executar a Op. 7040G24
- INTERRUPTOR da
iluminação do PORTA LUVAS no painel - R.R.
- Executar a Op. 7040G20
- PORTA-LÂMPADA da
iluminação do PORTA LUVAS - R.R.
- Executar a Op. 7040A31
- GRUPO PORTA OBJETOS
do painel - R.R.
- Executar a Op. 7040A09
- TAMPA DO AIR BAG do
passageiro - R.R.
- Executar a Op. 7040A65
- FECHAMENTO lateral do
console (um) - R.R. (lado direito e esquerdo)
- Executar a Op. 5040D22
- COMANDO (um) do suporte
dos comandos do ar condicionado - R.R.
- Executar a Op. 7065C42 - CINZEIRO (um) - R.R.
- Executar a Op. 5570T80 - RÁDIO - R.R.
- Executar a Op. 2125C24
- EMPUNHADURA da
alavanca de marchas - R.R.
- Executar a Op. 7040A60
- REVESTIMENTO SOB O
PAINEL - R.R.
- Executar a Op. 3380A44
- PROTEÇÃO do comando
do freio de mão / tirantes - R.R.
- Executar a Op. 7040L28
- MOLDURA dos interruptores
no revestimento do túnel - R.R.
- Executar a Op. 7040L20
- REVESTIMENTO no TÚNEL -
R.R.
- Executar a Op. 5560C51
- QUADRO DE
INSTRUMENTOS ANALÓGICO COMBINADO - R.R. ou
substituição
- Executar a Op. 5540C18
- INTERRUPTOR de comando
do motor do corretor dos faróis / grupos óticos - R.R.
- Executar a Op. 5560C60
- VISUALIZADOR DE
ANOMALIAS - R.R.
- Executar a Op. 5560B02
- VELOCÍMETRO /
MARCADOR DE MILHAS - R.R.
- Executar a Op. 5560B03
- CONTAGIROS - R.R.
Antes de intervir na instalação do Air Bag, observar
criteriosamente as normas de segurança previstas
para operar na instalação (ver 5580C - Instalação do
Air Bag - Precauções)
- Executar a Op. 5580C18 - MÓDULO do AIR BAG - R.R.
- Executar a Op. 4110A11
- VOLANTE - R.R. para
substituição ou verificação para versões com AIR
BAG
- Executar a Op. 7040A26
- REVESTIMENTO da coluna
da direção - R.R.
- Executar a Op. 5580C12
- CABO ESPIRALADO da
instalação AIR BAG - R.R.
- Executar a Op. 5550A12
- ALAVANCAS DA DIREÇÃO
completa - R.R. para versões com AIR BAG
- Executar a Op. 5580C22
- MÓDULO do AIR BAG (lado
do passageiro) - R.R.
- Executar a Op. 7040H30
- REVESTIMENTO DA
COLUNA DIANTEIRA (um) , esq. ou dir. - R.R.
1 - Soltar o parafuso
2 - Afastar a alavanca de abertura do vão do motor
3 - Afrouxar sem retirar
os parafusos de fixação das
aletas
4 - Soltar os parafusos.
5 - Desencaixar e retirar o revestimento do painel
Recolocação
- Verificar se o painel não está danificado
- Verificar a integridade das fixações do painel
- Remontar o revestimento
do painel acoplando as
aletas com os relativos parafusos
- Remontar a alavanca
de abertura do vão do motor
fixando-a com o relativo parafuso
- Completar com a
Op. 7040H30 - REVESTIMENTO DA
COLUNA DIANTEIRA (um) , esq. ou dir. - R.R.
- Completar com a
Op. 5580C22 - MÓDULO do AIR BAG
(lado do passageiro) - R.R.
- Completar com a
Op. 5550A12 - ALAVANCAS DA
DIREÇÃO completa - R.R. para versões com AIR BAG
- Completar com a
Op. 5580C12 - CABO ESPIRALADO
da instalação AIR BAG - R.R.
- Completar com a
Op. 7040A26 - REVESTIMENTO da
coluna da direção - R.R.
- Completar com a
Op. 4110A11 - VOLANTE - R.R. para
substituição ou verificação para versões com AIR
BAG
- Completar com a
Op. 5580C18 - MÓDULO do AIR BAG
- R.R.
- Completar com a Op. 5560B03 - CONTAGIROS - R.R.
- Completar com a
Op. 5560B02 - VELOCÍMETRO /
MARCADOR DE MILHAS - R.R.
- Completar com a
Op. 5560C60 - VISUALIZADOR DE
ANOMALIAS - R.R.
- Completar com a
Op. 5540C18 - INTERRUPTOR de
comando do motor do corretor dos faróis / grupos
óticos - R.R.
- Completar com a
Op. 5560C51 - QUADRO DE
INSTRUMENTOS ANALÓGICO COMBINADO - R.R. ou
substituição
- Completar com a
Op. 7040L20 - REVESTIMENTO no
TÚNEL - R.R.
- Completar com a Op. 7040L28 - MOLDURA dos
interruptores no revestimento do túnel - R.R.
- Completar com a
Op. 3380A44 - PROTEÇÃO do
comando do freio de mão / tirantes - R.R.
- Completar com a
Op. 7040A60 - REVESTIMENTO
SOB O PAINEL - R.R.
- Completar com a
Op. 2125C24 - EMPUNHADURA da
alavanca de marchas - R.R.
- Completar com a Op. 5570T80 - RÁDIO - R.R.
- Completar com a Op. 7065C42 - CINZEIRO (um) - R.R.
- Completar com a
Op. 5040D22 - COMANDO (um) do
suporte dos comandos do ar condicionado - R.R.
- Completar com a
Op. 7040A65 - FECHAMENTO lateral
do console (um) - R.R. (lado direito e esquerdo)
- Completar com a
Op. 7040A09 - TAMPA DO AIR BAG
do passageiro - R.R.
- Completar com a
Op. 7040A31 - GRUPO PORTA
OBJETOS do painel - R.R. aos fusíveis no painel de
instrumentos - R.R.
- Completar com a
Op. 7040G20 - PORTA-LÂMPADA da
iluminação do PORTA LUVAS - R.R.
- Completar com a
Op. 7040G24 - INTERRUPTOR da
iluminação do PORTA LUVAS no painel - R.R.
- Completar com a
Op. 7040A44 - REVESTIMENTO
LATERAL ESQUERDO do painel de instrumentos -R.R.
- Completar com a Op. 7040A37 - TAMPA de acesso
- Completar com a
Op. 5010C12 - DIFUSOR para
desembaçamento do pára-brisa - R.R.
- Experimentar a funcionalidade
e a regular
montagem dos componentes envolvidos
Tampa do Porta-Luvas
Retirada
1 - Abrir a tampa
e retirar as extremidades das cordas
de retenção
2 - Soltar os parafusos
3 - Retirar a tampa
Recolocação
- Verificar se a tampa não está danificada
- Remontar a tampa fixando-a com os parafusos
- Recolocar as extremidades
das cordas de retenção
e fechar a tampa.
- Completar com a
Op. 7040A33 - BATENTE da
fechadura da tampa do porta luvas - Regulagem
Fechadura da Tampa do Porta-Luvas
Em caso de substituição
do cilindro da fechadura do porta
luvas, não é possível substituir somente um cilindro.
Neste caso, todo o conjunto deve ser substituído.
Retirada
- Executar a Op. 7040A32
- MAÇANETA de abertura da
tampa do porta luvas - R.R.
- O cilindro da fechadura
não pode ser retirado da
maçaneta a não ser danificando-a irreparavelmente.
Portanto, a maçaneta deverá ser substituída.
Recolocação
1 - Introduzir o cilindro
(1a) na nova maçaneta (1b)
encaixando a ranhura (1c) na relativa mola de
fixação (1d)
- Completar com a
Op. 7040A32 - MAÇANETA de
abertura da tampa do porta luvas - R.R.
- Experimentar a funcionalidade
do cilindro e o
correto funcionamento da maçaneta.
Revestimento da Coluna de Direção
Retirada
1 - Soltar os parafusos
2 - Retirar o revestimento inferior
3 - Soltar os parafusos
4 - Retirar o revestimento superior
Recolocação
- Verificar se o revestimento
da coluna não está
danificado
- Remontar o revestimento
superior fixando-o com os
parafusos
- Remontar o revestimento
inferior fixando-o com os
parafusos
Revest. Painel de Instrumentos - Após Subst.
- Referir-se à Op.
5010C38 - DIFUSOR lateral de ar
(um), esq. ou dir. no painel - R.R.
- Referir-se à Op.
5010C20 - DIFUSOR de ar superior no
painel (um), esq. ou dir. para desembaçamento do
vidro da porta dianteira - R.R.
- Referir-se à Op.
5010C30 - DIFUSOR central de ar no
painel - R.R.
1 - Soltar o parafuso
2 - Desencaixar o tubo sob o painel
Grupo Porta-Objetos
Retirada
- Executar a Op. 7040G24
- INTERRUPTOR para
iluminação do porta-luvas - R.R.
- Executar a Op. 7040G20
- PORTA-LÂMPADA de
iluminação do porta luvas - R.R.
1 - Retirar as extremidades dos cordões de retenção
2 - Soltar os parafusos
3 - Retirar o grupo
porta objetos do painel (3a)
desencaixando o seu pino (3b) da relativa sede.
Recolocação
- Verificar se o porta objetos não está danificado
- Remontar o grupo
porta objetos do painel
encaixando o pino traseiro na relativa sede.
- Colocar os parafusos
- Recolocar as extremidades das cordas de retenção
- Completar com a
Op. 7040G20 - PORTA-LÂMPADA de
iluminação do porta luvas - R.R.
- Completar com a
Op. 7040G24 - INTERRUPTOR para
iluminação do porta-luvas - R.R.
Maçaneta de Abertura da Tampa do Porta-Luvas
Retirada
1 - Levantar ligeiramente
a maçaneta de abertura (1a)
e com uma chave de fenda, apertar na mola de
retenção (1b), e em seguida retirar a maçaneta.
Recolocação
- Verificar se a maçaneta não está danificada
- Remontar a maçaneta
colocando-a na mola de
retenção
- Experimentar a funcionalidade da maçaneta.
7040A33 - BATENTE
DA FECHADURA DA TAMPA DO
PORTA LUVAS - REGULAGEM
1 - Abrir a tampa
e afrouxar os parafusos de fixação
do batente.
2 - Regular a posição
do batente. As setas indicam os
deslocamentos possíveis.
- Apertar os parafusos
- Verificar o correto
acoplamento entre o batente e a
tampa
Revestimento da Tampa do Porta-Luvas
Retirada
1 - Abrir a tampa
e retirar a extremidade das cordas
de retenção
2 - Soltar os parafusos
3 - Retirar o revestimento
Recolocação
- Verificar se o revestimento não está danificado
- Remontar o revestimento fixando-o com os parafusos
- Recolocar as extremidades
das cordas de retenção e
fechar a tampa.
Tampa de Acesso aos Fusíveis no Painel de Instrumentos
Retirada
1 - Desencaixar a
tampa das travas puxando-a pelo
lado inferior.
Recolocação
- Verificar se a tampa
e as travas não estão
danificadas
- Remontar a tampa
encaixando-a em sua sede e
verificando a correta fixação das travas.
Revestimento Lateral Esq. do Painel de Instrumentos
Retirada
- Executar a Op. 7040A37
- TAMPA de acesso aos
fusíveis no painel de instrumentos - R.R.
1 - Soltar os parafusos
2 - Desencaixar o
revestimento das travas com a
ferramenta adequada.
Denominação Código
1 Ferramenta para desencaixar 1.823.014.000
Recolocação
- Verificar se o revestimento não está danificado
- Colocar o revestimento nas travas
- Colocar os parafusos
- Executar a Op. 7040A37
- TAMPA de acesso aos
fusíveis no painel de instrumentos - R.R.
Revestimento Lateral Dir. do Painel de Instrumentos
Retirada
- Executar a Op. 7040A31
- GRUPO PORTA OBJETOS
DO PAINEL - R.R.
1 - Soltar os parafusos
2 - Desencaixar o
revestimento das travas com a
ferramenta adequada
Denominação Código
2 Ferramenta para desencaixar 1.823.014.000
- Desligar a conexão
elétrica do comutador e retirar
o revestimento
Denominação Conector
Comutador de desabilitação
do H75
Air Bag do lado do passageiro
Recolocação
- Verificar se o revestimento não está danificado
- Ligar a conexão elétrica do comutador (se presente)
- Colocar o revestimento nas travas
- Colocar o parafuso
- Completar com a
Op. 7040A31 - GRUPO PORTA
OBJETOS DO PAINEL - R.R.
Revestimento Sob o Painel
Retirada
- Executar a Op. 5040D22
- COMANDO (um) do suporte
dos comandos do ar condicionado - R.R.
- Executar a Op. 7065C42 - CINZEIRO (um) - R.R.
- Executar a Op. 5570T80 - RÁDIO - R.R.
- Executar a Op. 2125C24
- EMPUNHADURA da
alavanca de marchas - R.R.
1 - Soltar os parafusos
2 - Afastar ligeiramente o revestimento
3 - Desligar as conexões elétricas (3a, 3b)
Denominação Conector
3a Interruptor das luzes de emergência H20A
3b Interruptor das luzes de emergência H20B
Recolocação
- Verificar se o revestimento não está danificado
- Ligar as conexões elétricas
- Colocar o revestimento
- Colocar os parafusos
- Completar com a Op. 5570T80 - RÁDIO - R.R.
- Completar com a Op. 7065C42 - CINZEIRO (um) - R.R.
- Completar com a
Op. 5040D22 - COMANDO (um) do
suporte dos comandos do ar condicionado - R.R.
- Completar com a
Op. 2125C24 - EMPUNHADURA da
alavanca de marchas - R.R.
Fechamento Lateral do Console
Retirada
1 - Afastar completamente o banco
2 - Soltar os parafusos
3 - Retirar o fechamento lateral do console
Recolocação
- Verificar se o fechamento
lateral do console não
está danificado
- Remontá-lo fixando-o com os parafusos
- Recolocar o banco na posição correta

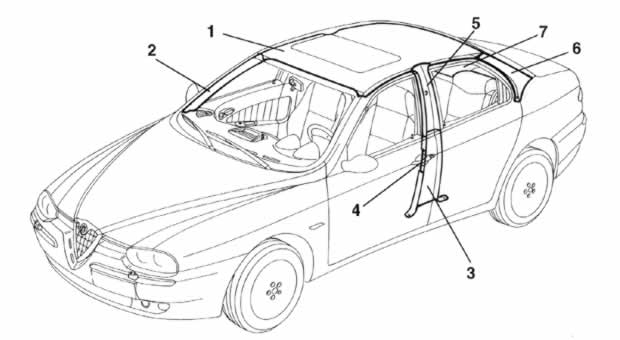

Revestimento do Teto e Colunas - Vista do Conjunto
Ref Denominação Cmp
1 REVESTIMENTO DO TETO
2 REVESTIMENTO DA COLUNA DIANTEIRA
3 ELEMENTO INFERIOR DE REVESTIMENTO DA COLUNA CENTRAL
4 ACABAMENTO INFERIOR DA COLUNA CENTRAL
5 ELMENTO SUPERIOR DO REVESTIMENTO DA COLUNA CENTRAL
6 REVESTIMENTO DAS COLUNAS TRASEIRAS
7 BAGAGITO
Revest. do Teto e Colunas - Índice das Operações
Cód. Denominação Pág.
10 Revestimento do teto - r.r. 02
16 Revestimento do teto para versões com teto solar - r.r. 04
30 Revestimento da coluna dianteira (um), esq. ou dir. - r.r. 06
34 Revestimento da coluna central (um), esq. ou dir. - r.r. 07
36 Elemento inferior
de revestimento da coluna central (um),
esq. ou dir. - r.r.
36 Elemento inferior do Revestimento da Coluna Central - r.r. 08
37 Acabamento no revestimento
inferior da coluna central 09
(um), esq. ou dir. - r.r.
38 Elemento superior
do revestimento da coluna central 10
(um), esq. ou dir. - r.r.
42 Revestimento da
coluna traseira (um), esq. ou dir. - r.r. 11 80
Bagagito - r.r 12
ADVERTÊNCIAS
Operar com cuidado
nos componentes de acabamento e, para evitar danos, utilizar corretamente
as ferramentas previstas
PRECAUÇÕES
Antes de intervir
na instalação elétrica (conectores, componentes elétricos, chicotes,
etc.), DESLIGAR A BATERIA
Revestimento do Teto
Operar com cautela para não sujar ou danificar o revestimento
Retirada
- Executar a Op. 7065C68 - ESPELHO RETROVISOR INTERNO - R.R.
- Executar a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Executar a Op. 7040E16 - LUZ INTERNA TRASEIRA - R.R
- Executar a Op. 7065C34
- PÁRA-SOL (um), esq. ou dir. - R.R. (lado esquerdo e
direito)
- Executar a Op. 7065C30
- MAÇANETA / APOIO (uma), esq. ou dir. interna do
habitáculo - R.R. (todas)
- Executar a Op. 7040H30
- REVESTIMENTO DA COLUNA DIANTEIRA (um), esq. ou
dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7040H38
- ELEMENTO SUPERIOR DO REVESTIMENTO DA COLUNA
CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Executar a Op. 7050B10
- APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro -
R.R. (lado esquerdo e direito).
- Executar a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Executar a Op. 7040H42 - REVESTIMENTO DA COLUNA TRASEIRA (um), esq. ou dir.
- R.R. (lado esquerdo e direito)

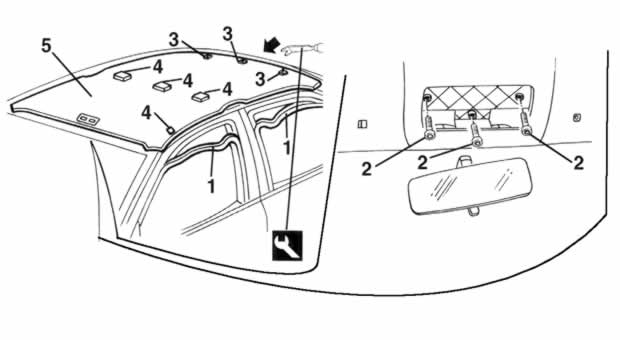

1 - Desencaixar as
guarnições dos 4 vãos da porta em correspondência do
revestimento do teto.
2 - Soltar os parafusos do vão do conjunto da luz interna dianteira
3 - Desencaixar as retenções com a ferramenta
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
4 - Separar os tampões de velcro
5 - Retirar o revestimento
do teto e removê-lo do habitáculo através da porta
dianteira direita, após reclinar o encosto dos bancos dianteiros
Recolocação
- Verificar se o revestimento não está danificado
- Posicionar o revestimento
do teto introduzindo-o no habitáculo através da porta
dianteira direita, após reclinar o encosto dos bancos dianteiros
- Fixar os tampões de velcro
- Colocar as retenções
- Colocar os parafusos no vão do conjunto da luz interna dianteira.
- Colocar as guarnições dos 4 vãos das portas
- Completar com a
Op. 7040H42 - REVESTIMENTO DA COLUNA TRASEIRA (um), esq.
ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Completar com a
Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco
traseiro - R.R. (lado esquerdo e direito).
- Completar com a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Completar com a
Op. 7040H38 - ELEMENTO SUPERIOR DO REVESTIMENTO DA
COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a
Op. 7040H30 - REVESTIMENTO DA COLUNA DIANTEIRA (um), esq.
ou dir. - R.R. (lado esquerdo e direito)
- Completar com a
Op. 7065C30 - MAÇANETA / APOIO (uma), esq. ou dir. interna do
habitáculo - R.R. (todas)
- Completar com a
Op. 7065C34 - PÁRA-SOL (um), esq. ou dir. - R.R. (lado esquerdo
e direito)
- Completar com a Op. 7040E16 - LUZ INTERNA TRASEIRA - R.R
- Completar com a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Completar com a Op. 7065C68 - ESPELHO RETROVISOR INTERNO - R.R.
- Verificar se todos
os componentes estão montados corretamente e experimentar
a funcionalidade dos componentes elétricos retirados.

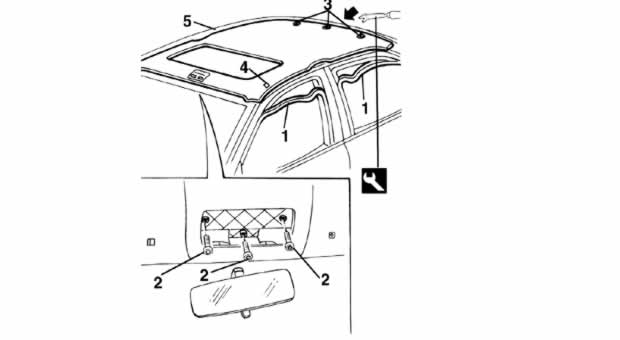

Revestimento do Teto (para versõe com teto solar)
Operar com cautela para não sujar ou danificar o revestimento
Retirada
- Executar a Op. 7065C68 - ESPELHO RETROVISOR INTERNO - R.R.
- Executar a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Executar a Op. 7040E16 - LUZ INTERNA TRASEIRA - R.R
- Executar a Op. 7065C34
- PÁRA-SOL (um), esq. ou dir. - R.R. (lado esquerdo e
direito)
- Executar a Op. 7065C30
- MAÇANETA / APOIO (uma), esq. ou dir. interna do
habitáculo - R.R. (todas)
- Executar a Op. 7040H30
- REVESTIMENTO DA COLUNA DIANTEIRA (um), esq. ou dir.
- R.R. (lado esquerdo e direito)
- Executar a Op. 7040H38
- ELEMENTO SUPERIOR DO REVESTIMENTO DA COLUNA
CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Executar a Op. 7050B10
- APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro -
R.R. (lado esquerdo e direito).
- Executar a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Executar a Op. 7040H42
- REVESTIMENTO DA COLUNA TRASEIRA (um), esq. ou
dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7030B34 - GUARNIÇÃO DE ACABAMENTO do vão do teto solar - R.R.
- Executar a Op. 7030B64 - INTERRUPTOR de comando do teto solar - R.R.
- Desencaixar as guarnições
dos 4 vãos da porta em correspondência do
revestimento do teto.
2 - Soltar os parafusos do vão do conjunto da luz interna dianteira
3 - Desencaixar as retenções com a ferramenta
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
4 - Separar os tampões de velcro
5 - Retirar o revestimento
do teto e removê-lo do habitáculo através da porta
dianteira direita, após reclinar o encosto dos bancos dianteiros
Recolocação
- Verificar se o revestimento não está danificado
- Posicionar o revestimento
do teto introduzindo-o no habitáculo através da porta
dianteira direita, após reclinar o encosto dos bancos dianteiros
- Fixar os tampões de velcro
- Colocar as retenções
- Colocar os parafusos no vão do conjunto da luz interna dianteira.
- Colocar as guarnições dos 4 vãos das portas
- Completar com a
Op. 7040H42 - REVESTIMENTO DA COLUNA TRASEIRA (um), esq.
ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Completar com a
Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco
traseiro - R.R. (lado esquerdo e direito).
- Completar com a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Completar com a
Op. 7040H38 - ELEMENTO SUPERIOR DO REVESTIMENTO DA
COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a
Op. 7040H30 - REVESTIMENTO DA COLUNA DIANTEIRA (um), esq.
ou dir. - R.R. (lado esquerdo e direito)
- Completar com a
Op. 7065C30 - MAÇANETA / APOIO (uma), esq. ou dir. interna do
habitáculo - R.R. (todas)
- Completar com a
Op. 7065C34 - PÁRA-SOL (um), esq. ou dir. - R.R. (lado esquerdo
e direito)
- Completar com a Op. 7040E16 - LUZ INTERNA TRASEIRA - R.R
- Completar com a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Completar com a Op. 7065C68 - ESPELHO RETROVISOR INTERNO - R.R.
- Verificar se todos
os componentes estão montados corretamente e experimentar
a funcionalidade dos componentes elétricos retirados.
Revestimento da Coluna Dianteira
Retirada
1 - Desencaixar a
guarnição perimetral do vão da
porta na zona do revestimento da coluna dianteira.
2 - Desencaixar o
revestimento da coluna das travas
com a ferramenta apropriada
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
Recolocação
- Verificar se o revestimento não está danificado
- Remontar o revestimento
encaixando-o nas
retenções
- Colocar a guarnição perimetral do vão da porta
Revestimento da Coluna Central
Retirada
- Executar a Op. 7040L44
- SOLEIRA de um VÃO DA PORTA TRASEIRA (uma), esq.
ou dir. - R.R. (lado esquerdo)
- Executar a Op. 7040H36
- ELEMENTO INFERIOR DE REVESTIMENTO DA COLUNA
CENTRAL (um), esq. ou dir. - R.R.
- Executar a Op. 7040H38
- ELEMENTO SUPERIOR DO REVESTIMENTO DA COLUNA
CENTRAL (um), esq. ou dir. - R.R.
Recolocação
- Completar com a
Op. 7040H38 - ELEMENTO SUPERIOR DO REVESTIMENTO DA
COLUNA CENTRAL (um), esq. ou dir. - R.R.
- Completar com a
Op. 7040H36 - ELEMENTO INFERIOR DE REVESTIMENTO DA
COLUNA CENTRAL (um), esq. ou dir. - R.R.
- Completar com a
Op. 7040L44 - SOLEIRA de um VÃO DA PORTA TRASEIRA (uma),
esq. ou dir. - R.R. (lado esquerdo)
Elemento inferior do Revestimento da Coluna Central
Retirada
- Executar a Op. 7040L44
- SOLEIRA de um VÃO DA
PORTA TRASEIRA (uma), esq. ou dir. - R.R. (lado
esquerdo)
1 - Desencaixar as
retenções da soleira dianteira com
a ferramenta apropriada
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
2 - Desencaixar as
guarnições do vão da porta em
correspondência do revestimento inferior.
3 - Desencaixar o
revestimento inferior das retenções
com a ferramenta apropriada
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
Recolocação
- Verificar se o revestimento não está danificado
- Remontar o revestimento
inferior encaixando-o nas
retenções
- Colocar as guarnições do vão da porta
- Colocar as guarnições da soleira dianteira
- Completar com a
Op. 7040L44 - SOLEIRA de um VÃO
DA PORTA TRASEIRA (uma), esq. ou dir. - R.R. (lado
esquerdo)
Acabamento no Revestimento inferior da Coluna Central
Retirada
- Executar a Op.7040H36
- ELEMENTO INFERIOR DO
REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou
dir. - R.R.
1 - Retirar as retenções
2 - Retirar o acabamento
Recolocação
- Verificar se o acabamento não está danificado
- Remontar o acabamento fixando-o com as retenções
- Completar com a
Op.7040H36 - ELEMENTO INFERIOR
DO REVESTIMENTO DA COLUNA CENTRAL (um), esq.
ou dir. - R.R.
Elemento Superior do Revestimento da Coluna Central
Retirada
1 - Desencaixar o pino
2 - Desencaixar a capa
3 - Soltar a porca
4 - Desencaixar as
guarnições dos vãos das portas em
correspondência do revestimento da coluna
5 - Desencaixar o
botão de retenção do revestimento
inferior, com a ferramenta apropriada.
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
6 - Soltar o parafuso
7 - Desencaixar das
retenções, os revestimentos da
coluna com a ferramenta
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
Recolocação
- Verificar se o revestimento não está danificado
- Posicionar o revestimento
da coluna encaixando as
retenções
- Colocar o parafuso
- Colocar a retenção do revestimento inferior
- Colocar as guarnições dos vãos das portas
- Colocar a porca
- Colocar a tampa
- Colocar o pino
Revestimento da Coluna Traseira
Retirada
- Executar a Op. 7050A19
- ENCOSTO DO BANCO
TRASEIRO - R.R.
1 - Desencaixar a
guarnição do vão da porta na zona
do revestimento da coluna
2 - Soltar o parafuso
3 - Desencaixar o
revestimento da coluna das
retenções com a ferramenta
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
4 - Desencaixar o
revestimento desencaixando a sua
guia inferior do alojamento no bagagito
Recolocação
- Verificar se o revestimento não está danificado
- Posicionar a guia
inferior do revestimento em sua
sede no bagagito
- Colocar o revestimento da coluna nas retenções
- Colocar o parafuso
- Colocar a guarnição do vão da porta
- Completar com a
Op. 7050A19 - ENCOSTO DO BANCO
TRASEIRO - R.R.
Bagagito
Retirada
- Executar a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Executar a Op. 7040H42
- REVESTIMENTO DA COLUNA TRASEIRA (um), dir. ou esq.
- R.R. (lado esquerdo e direito)

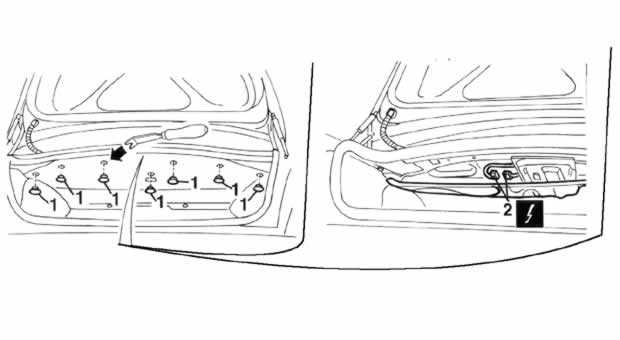

1 - Abrir a tampa
do porta-malas e desencaixar os botões de retenção traseiros do
revestimento superior do vão do porta-malas
2 - Desligar a conexão elétrica da luz de parada suplementar (brake light)
Denominação Conector
2 Lanterna traseira
suplementar F40
(brake light)
1 - Desencaixar os pinos dos apoios de cabeça
2 - Desencaixar os
botóes de retenção dianteiros do
bagagito com a ferramenta
Denominação Código
1 Ferramenta para desencaixar 1.823.015.000
3 - Retirar o bagagito
após liberá-lo dos cintos de
segurança
Recolocação
- Verificar se o bagagito não está danificado
- Remontar o bagagito
colocando os cintos de
segurança
- Colocar os botões de retenção dianteiros do bagagito
- Colocar os pinos dos apoios de cabeça
- Ligar a conexão
elétrica à luz de parada
suplementar
- Colocar os botões
de retenção traseiros do
revestimento superior do vão do porta-malas
- Experimentar a funcionalidade
dos componentes
elétricos retirados
- Completar com a
Op. 7040H42 - REVESTIMENTO DA
COLUNA TRASEIRA (um), dir. ou esq. - R.R. (lado
esquerdo e direito)
- Completar com a
Op. 7050A19 - ENCOSTO DO BANCO
TRASEIRO - R.R.

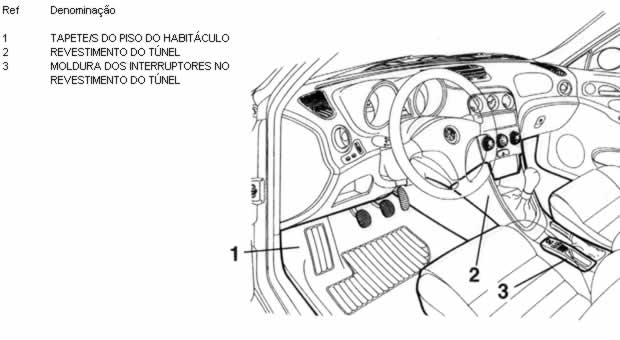

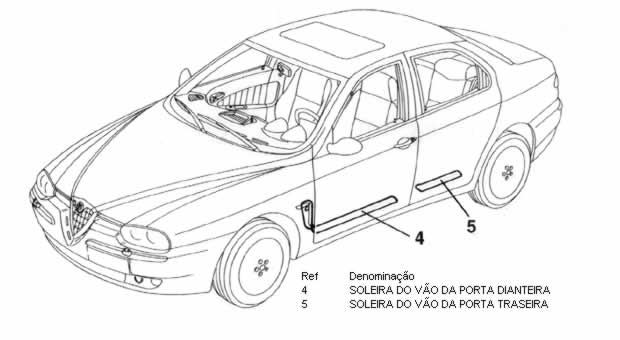

Piso do Habitáculo - Revestimento - Vista do Conj.
Piso do Habitáculo - Revest. - Índice das Operações
Cód. Denominação Pág.
10 Tapete do piso do habitáculo - r.r. 02
20 Revestimento do túnel - r.r. 03
28 Caixa dos interruptores
no revestimento 04
do túnel - r.r.
40 Soleira de um vão
da porta dianteira (um), 05
esq. ou dir. - r.r.
44 Soleira de um vão
da porta traseira (um), 06
esq. ou dir. - r.r.
ADVERTÊNCIAS
Operar com cuidado
nos componentes de acabamento e, para evitar danos, utilizar corretamente
as ferramentas previstas
PRECAUÇÕES
Antes de intervir
na instalação elétrica (conectores, componentes elétricos, chicotes, etc.),
DESLIGAR A BATERIA.
Revestimento do Túnel
Retirada
- Executar a Op. 7040A65
- FECHAMENTO lateral do
console (um) - R.R. (lado direito e esquerdo)
- Executar a Op. 5040D22
- COMANDO (um) do suporte
dos comandos do ar condicionado - R.R.
- Executar a Op. 7065C42 - CINZEIRO (um) - R.R.
- Executar a Op. 5570T80 - RÁDIO - R.R.
- Executar a Op. 2125C24
- EMPUNHADURA da
alavanca de marchas - R.R.
- Executar a Op. 7040A60
- REVESTIMENTO SOB O
PAINEL - R.R.
- Executar a Op. 3380A44
- PROTEÇÃO do comando do
freio de mão / tirantes - R.R.
- Executar a Op. 7040L28
- MOLDURA dos interruptores
no revestimento do túnel - R.R.
1 - Soltar os parafusos
2 - Retirar o revestimento completo com suporte
3 - Se necessário,
soltar os parafusos e separar o
revestimento do suporte.
Recolocação
- Verificar se o revestimento não está danificado
- Se retirado, recolocar
o revestimento no suporte e
colocar os parafusos
- Colocar na sede o revestimento com suporte
- Completar com a
Op. 7040L28 - MOLDURA dos
interruptores no revestimento do túnel - R.R.
- Completar com a
Op. 3380A44 - PROTEÇÃO do
comando do freio de mão / tirantes - R.R.
- Completar com a
Op. 7040A60 - REVESTIMENTO SOB
O PAINEL - R.R.
- Completar com a
Op. 2125C24 - EMPUNHADURA da
alavanca de marchas - R.R.
- Completar com a Op. 5570T80 - RÁDIO - R.R.
- Completar com a Op. 7065C42 - CINZEIRO (um) - R.R.
- Completar com a
Op. 5040D22 - COMANDO (um) do
suporte dos comandos do ar condicionado - R.R.
- Completar com a
Op. 7040A65 - FECHAMENTO lateral
do console (um) - R.R. (lado direito e esquerdo)
- Experimentar a funcionalidade
dos componentes
remontados
Caixa dos Interruptores no Revestimento do Túnel
Retirada
1 - Desencaixar o
alojamento dos interruptores com a
ferramenta. Operar pelo lado indicado.
Denominação Código
8 Ferramenta para desencaixar 1.823.014.000
2 - Afastar ligeiramente
a caixa e desligar as conexões
elétricas (2a, 2b)
Denominação Conector
2a Comando dos espelhos reguláveis H30
2b Interruptores no
console do túnel H35
(faróis de neblina e luzes traseiras
de neblina)
Recolocação
- Verificar se a caixa
de alojamento dos interruptores
não está danificada e se as aletas de fixação estão
em bom estado.
- Ligar as conexões elétricas
- Encaixar o conjunto
- Experimentar a funcionalidade
dos comandos
elétricos
Soleira de um Vão da Porta Dianteira
Retirada
1 - Soltar o parafuso
2 - Desencaixar a
soleira dos três pontos de fixação
com a ferramenta
Denominação Código
8 Ferramenta para desencaixar 1.823.014.000
Recolocação
- Verificar se a soleira não está danificada
- Remontar a soleira colocando as três fixações
- Colocar o parafuso
Soleira de um Vão da Porta Traseira
Retirada
1 - Desencaixar a
soleira dos quatro pontos de fixação
com a ferramenta
Denominação Código
8 Ferramenta para desencaixar 1.823.014.000
Recolocação
- Verificar se a soleira não está danificada
- Remontar a soleira colocando as quatro fixações.
