Conjunto dos Bancos Traseiros - Descrição

Os bancos traseiros foram projetados para otimizar o conforto e segurança, garantindo um apoio ideal com um elevado nível de comodidade mesmo em longas viagens.

O encosto está fixado a um suporte de chapa a fim de aumentar o nível de proteção dos passageiros em caso de colisão traseira.

Para elevar o nível de segurança passiva, acima do piso e sob o banco está soldada uma travessa com a função de, juntamente ao cintos de segurança com enrolador, limitar o fenômeno de submarining em caso de colisão frontal.

Advertências

- Operar com cuidado nos componentes de acabamento e, para evitar danos, utilizar corretamente as ferramentas previstas.
- Certificar-se sempre da presença do tecido entre a espuma e revestimento.
- Após montar um revestimento, modelar cuidadosamente o mesmo na espuma.

Banco Traseiro
Retirada

- Executar a Op. 7050A20 - ASSENTO único do banco traseiro - R.R.
- Executar a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R.
- Executar a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.

Recolocação

- Completar com a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Completar com a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R.
- Completar com a Op. 7050A20 - ASSENTO único do banco traseiro - R.R.

Encosto do Banco Traseiro
Retirada

- Executar a Op. 7050A20 - ASSENTO único do banco traseiro - R.R.
- Executar a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R.

1 - Soltar os parafusos
2 - Levantar o encosto (2a) para desencaixá-lo das retenções traseiras (2b), e em
seguida retirá-lo

Recolocação

- Verificar se o encosto não está danificado
- Posicionar o encosto vinculando-o às retenções traseiras
- Colocar os parafusos e apertá-los com o torque prescrito

Fixação Componente Valor (daNm)
Parafuso ENCOSTO DO BANCO TRASEIRO 2.2 - 2.6

- Completar com a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R.
- Completar com a Op. 7050A20 - ASSENTO único do banco traseiro - R.R.

Assento do Banco Único Traseiro

Retirada

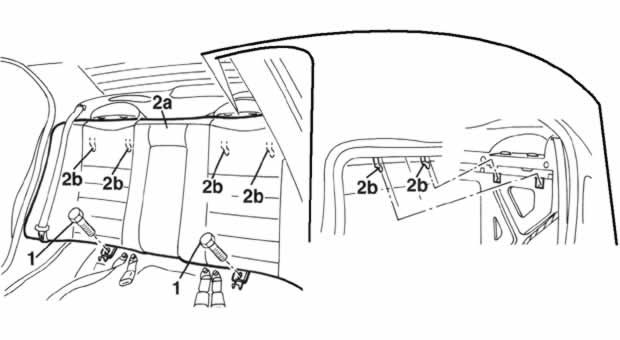

1 - Soltar os parafusos
2 - Retirar o assento (2a) do banco desencaixando-o das retenções traseiras (2b)

Recolocação

- Verificar se o assento não está danificado
- Posicionar o banco vinculando-o às retenções traseiras
Puxar para fora os cintos de segurança traseiros
- Colocar os parafusos e apertá-los com o torque prescrito

Fixação Componente Valor (daNm)
Parafuso ASSENTO COMPLETO DO BANCO TRASEIRO 2.2 - 2.6

Revest. do Encosto do Banco Tras. - Encosto Ret.
Retirada

- Executar a Op. 7050B18 - APOIO DE BRAÇO do banco traseiro - R.R.

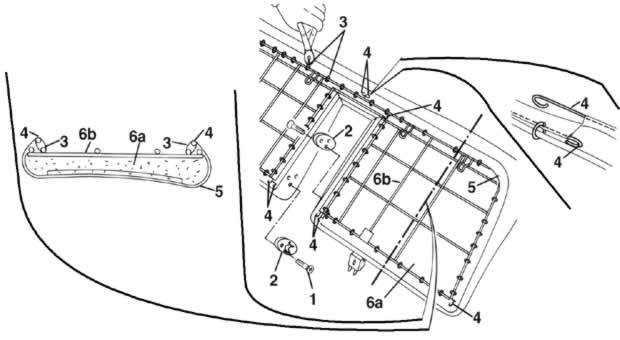

1 - Soltar os parafusos
2 - Retirar as dobradiças do apoio de braço
3 - Cortar os grampos de fixação do revestimento à estrutura
4 - Retirar os baguetes
5 - Desencaixar o revestimento do perímetro da espuma
6 - Se necessário, separar a espuma (6a) da estrutura (6b)

1 - Cortar os grampos de fixação do revestimento à espuma
2 - Retirar o revestimento

1 - Cortar os grampos de fixação do revestimento à espuma
2 - Retirar o revestimento

Recolocação

- Verificar se o revestimento não está danificado
- Se retirada, recolocar a espuma
- Posicionar o revestimento e, com a ferramenta apropriada, grampear os anéis de fixação à espuma

Denominação Código
Alicate para pontos metálicos 1.878.017.001

- Colocar o revestimento no perímetro da espuma
- Enfiar o baguete
- Com a ferramenta apropriada, grampear os anéis de fixação do revestimento à estrutura
- Modelar o revestimento à espuma
- Recolocar as dobradiças do apoio de braço
- Colocar os parafusos
- Completar com a Op. 7050B18 - APOIO DE BRAÇO do banco traseiro - R.R.

Revest. do Encosto do Banco Traseiro
Retirada

- Executar a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Executar a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R. (lado esquerdo e direito).
- Executar a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Executar a Op. 7050B18 - APOIO DE BRAÇO do banco traseiro - R.R.
- Executar a Op. 7050A24 - REVESTIMENTO do ENCOSTO do banco traseiro - R.R. com o encosto retirado

Recolocação

- Completar com a Op. 7050A24 - REVESTIMENTO do ENCOSTO do banco traseiro - R.R. com o encosto retirado
- Completar com a Op. 7050B18 - APOIO DE BRAÇO do banco traseiro - R.R.
- Completar com a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Completar com a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R. (lado esquerdo e direito).
- Completar com a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.

Revest. do Assento do Banco Tras. - Assento Ret.
Retirada

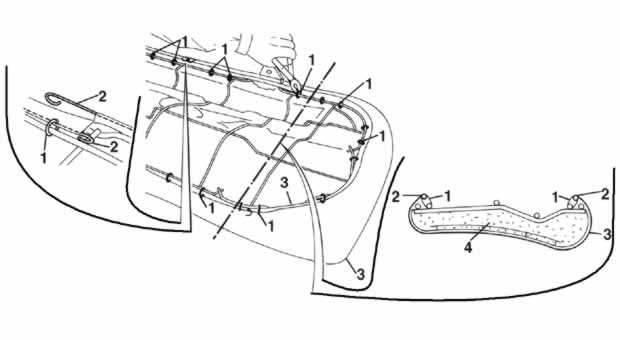

1 - Cortar os grampos de fixação do revestimento à estrutura
2 - Retirar os baguetes
3 - Desencaixar o revestimento do perímetro da espuma
4 - Se necessário, separar a espuma da estrutura

1 - Cortar os grampos de fixação do revestimento à estrutura
2 - Retirar o revestimento

Recolocação

- Verificar se o revestimento não está danificado
- Posicionar o revestimento e, com a ferramenta adequada, grampear os anéis de fixação à estrutura

Denominação Código
Alicate para pontos metálicos 1.878.017.001

- Se retirada, recolocar a espuma
- Colocar o revestimento no perímetro da espuma
- Com a ferramenta apropriada, grampear os anéis de fixação do revestimento à estrutura
- Modelar o revestimento à espuma.

Revest. do Assento do Banco Traseiro
Retirada

- Executar a Op. 7050A20 - ASSENTO único do banco traseiro - R.R.
- Executar a Op. 7050A28 - REVESTIMENTO do ASSENTO do banco traseiro - R.R. com o assento retirado

Recolocação

- Completar com a Op. 7050A28 - REVESTIMENTO do ASSENTO do banco traseiro - R.R. com o assento retirado
- Completar com a Op. 7050A20 - ASSENTO único do banco traseiro - R.R.
