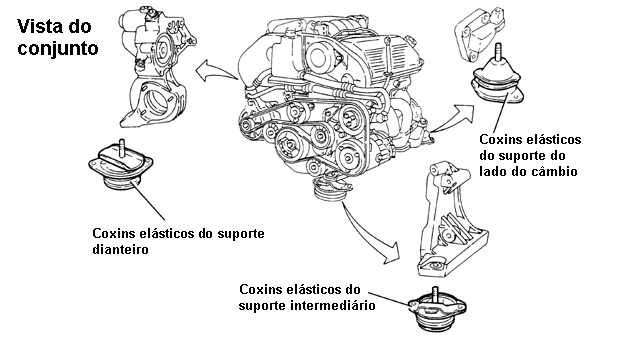

Coxim elástico do suporte diant.(lado distrib.)motopropulsor

RETIRADA

- Remover o elemento dianteiro da proteção do vão da roda direita.

- Remover a proteção lateral dianteria do vão do motor.

- Remover a proteção da travessa dianteira.

- Remover a proteção lateral traseira e direita do vão do motor.

- Remover o tirante de reação do motopropulsor.

- Remover as grades dianteiras laterais e central.

- Remover o pára-choque dianteiro.

- Remover a correia única dos órgãos do motor.

- Remover o suporte rígido do motopropulsor lado distribuição.

- Remover o elemento traseiro da proteção lateral do vão da roda direita.

- Remover o tensor fixo da correia única dos órgãos do motor.

- Soltar os parafusos (1a) e retirar o coxim elástico do suporte dianteiro do grupo motopropulsor (1b).

RECOLOCAÇÃO

- Montar o coxim elástico do suporte dianteiro do grupo motopropulsor e fixá-lo com os relativos parafusos no torque prescrito.
- Montar o tensor fixo da correia única dos órgãos do motor.
- Montar o elemento dianteiro e elemento traseiro da proteção lateral do vão da roda dianteira direita.
- Montar o suporte rígido do motopropulsor-lado distribuição.
- Montar a correia única dos órgãos do motor.
- Montar o pára-choque dianteiro.
- Montar as grades dianteiras laterais e central.
- Montar o tirante de reação do motopropulsor.
- Montar a proteção lateral traseira direita do vão do motor.
- Montar a proteção da travessa dianteira.
- Montar a proteção lateral dianteira do vão do motor.

Coxim elástico do suporte tras. motopropulsor
RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ).
- Remover a proteção lateral dianteira direita e esquerda do vão do motor.
- Remover a proteção da travessa dianteira.
- Remover a proteção lateral traseira esquerda e direita do vão do motor.
- Remover o elemento dianteiro e elemento traseiro da proteção lateral do vão da roda direita.
- Remover as grades dianteiras laterais e central.
- Remover o pára-choque dianteiro.

(A)
- Desligar a tubulação (1) de recuperação dos vapores de óleo do separador.
- Desligar a tubulação (2) de recirculação dos vapores de óleo do separador.
- Soltar os parafusos (3a) e afastar o separador dos vapores de óleo (3b) do cabeçote.

(B)
- Montar o suporte do motor (1a) no cabeçote direito e fixá-lo com o relativo parafuso (1b).
- Montar o suporte do motor (2a) no cabeçote esquerdo e fixá-lo com o relativo parafuso (2b).
- Soltar o parafuso e retirar o suporte do pára-choque dianteiro para permitir um correto posicionamento das ferramentas de suporte do grupo motopropulsor.

(C)
- Montar as ferramentas (1a), (1b) e (1c) para o suporte em segurança do grupo motopropulsor.
- Ligar os tirantes (2) das ferramentas aos suportes anteriormente montados e colocá-los em tensão.
- Calçar e remover a calota, soltar os parafusos e remover a roda dianteira direita.
- Remover a chapa de proteção do motor.

- Remover as tubulações de descarga dos coletores esquerdo e direito.

(D)
- Soltar os parafusos (1a) e desligar a semi-árvore dianteira direita (1b) da semi-árvore intermediária.
- Retirar a trava e desencaixar o tubo flexível da pinça do freio dianteiro direito do relativo suporte.

(E)
- Soltar a porca (1a) e desligar o braço oscilante superior (1b) do montante do cubo dianteiro com a ferramenta (1c)
- Afastar a semi-árvore dianteira direita da semi-árvore intermediária.

(F) - Soltar a porca (1) de fixação do suporte rígido traseiro do grupo motopropulsor ao relativo coxim elástico.

(G) - Soltar a porca (1) de fixação do suporte rígido do motor do lado da distribuição ao relativo coxim elástico.

(H)
- Afrouxar os dois parafusos (1) de fixação do coxim elástico do suporte do lado do câmbio à estrutura das suspensões dianteiras.
- Remover o tirante de reação do motopropulsor.
- Remover o suporte do tirante de reação da carroceria.
- Levantar até o necessário o grupo motopropulsor com os tirantes das ferramentas de suporte.

( I ) - Soltar os parafusos (1a) e retirar o coxim elástico do suporte traseiro do grupo motopropulsor (1b)

RECOLOCAÇÃO

(A) - Montar o coxim elástico do suporte traseiro do grupo motopropulsor (1a) e fixá-lo com os relativos parafusos (1b) no torque prescrito.
- Recolocar em sua sede o grupo motopropulsor com as ferramentas de suporte.
- Montar o suporte do tirante de reação da carroceria.
- Montar o tirante de reação do motopropulsor.

(B) - Apertar os parafusos (1) de fixação do coxim elástico do suporte do lado do câmbio à estrutura das suspensões dianteiras com o torque prescrito.

(C) - Apertar a porca (1) de fixação do suporte rígido do motor do lado da distribuição e ao relativo coxim elástico com o torque prescrito.

(D)
- Apertar a porca (1) de fixação do suporte rígido do grupo motopropulsor ao relativo coxim elástico com o torque prescrito.
- Recolocar a semi-árvore direita em sua sede.
- Ligar o braço oscilante superior ao montante do cubo dianteiro e fixá-lo com a relativa porca com o torque prescrito.
- Fixar o tubo flexível da pinça do freio dianteiro direito ao relativo suporte e fixá-la com a trava.

(E)
- Ligar a semi-árvore dianteira direita (1a) à semi-árvore intermediária e fixá-la com os relativos parafusos (1b) com o torque prescrito.
- Montar a tubulação de descarga nos coletores direito e esquerdo.
- Montar a chapa de proteção do motor.
- Montar os elemento dianteiro e o elemento traseiro da proteção lateral do vão da roda dianteira direita.
- Montar a roda dianteira direita.
- Remover as ferramentas para sustentação em segurança do grupo motopropulsor.
- Montar o suporte do pára-choque dianteiro e fixá-lo com o relativo parafuso.
- Soltar os parafusos e retirar os suportes do motor do cabeçote.
- Recolocar em sua sede o separador dos vapores de óleo e fixá-lo com os relativos parafusos.
- Ligar a tubulação da recirculação dos vapores de óleo ao separador.
- Ligar a tubulação de recuperação dos vapores de óleo ao separador.
- Montar o pára-choque dianteiro.
- Montar as grades dianteiras laterais e central.
- Montar a proteção lateral traseira do vão do motor.
- Montar a proteção da travessa dianteira.
- Montar a proteção lateral dianteira do vão do motor.
- Ligar o terminal negativo da bateria.
- Remover o veículo do elevador.

Coxim elástico do suporte lado câmbio

RETIRADA

- Remover a roda dianteira esquerda.
- Remover o elemento dianteiro e o elemento traseiro da proteção lateral do vão da roda esquerda.
- Remover a chapa de proteção do motor.
- Remover o suporte rígido do motopropulsor - lado câmbio.

RECOLOCAÇÃO

- Montar o suporte rígido do motopropulsor-lado câmbio.
- Montar a chapa de proteção do motor.
- Montar o elemento dianteiro e o elemento traseiro da proteção lateral do vão da roda dianteira esquerda.
- Montar a roda dianteira esquerda.
