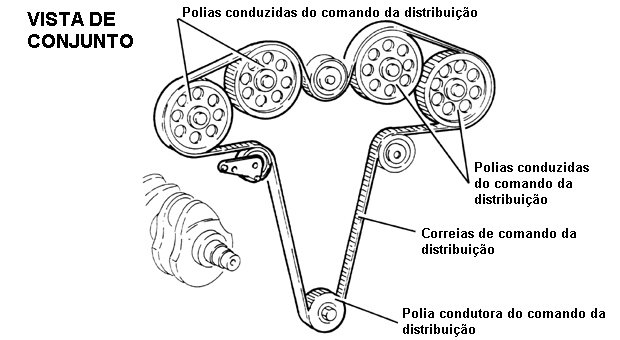

Vista de conjunto





Correia dentada-colocação em fase

RETIRADA

- Remover a proteção lateral dianteira direita do vão do motor.
- Remover a proteção lateral traseira direita do vão do motor.
- Remover a roda dianteira direita.
- Remover o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Remover a polia da árvore de manivelas.
- Remover as tampas de proteção do comando da distribuição.

(A)
- Afrouxar os parafusos (1a) do tensor móvel da correia da distribuição (1b).
- Desencaixar e retirar a correia dentada (2) de comando da distribuição.


RECOLOCAÇÃO

- Remover a tampa das bobinas do cabeçote esquerdo.
- Remover a caixa de aspiração de ar.
- Remover as bobinas de ignição.
- Remover as tampas de válvulas dos cabeçotes esquerdo e direito.
- Retirar a vela de ignição do 1° cilindro.

(B)
- Montar a ferramenta (1a) completa com comparador centesimal (1b) na sede da vela do 1° cilindro.
- Girar a árvore de manivelas com pequenas rotações (nos dois sentidos) até colocar o pistão do 1° cilindro no PMS na fase de explosão.

Nota: Prestar atenção para que a última rotação da árvore de manivelas seja feita no sentido de funcionamento.

- Retirar os mancais (2) da árvore da distribuição "B" e "G" do cabeçote direito e colocar os gabaritos em seu lugar.

(C)
- Retirar os mancais (1) das árvores da distribuição "4" e "7" do cabeçote esquerdo e montar os gabaritos em seu lugar.
- Afrouxar os parafusos das polias de comando das árvores da distribuição do cabeçote direito utilizando como contratorque a ferramenta.
- Montar o tensor móvel da correia da distribuição e fixá-lo com os relativos parafusos sem apertá-los.
- Colocar a correia de comando da distribuição partindo da polia de comando e prosseguindo no sentido anti- horário, certificando-se de que os ramais condutores estejam bem esticados.

(D)
- Montar a ferramenta (1a) e fixá-la com o parafuso (1b) do alternador e com o parafuso (1c) à bomba de água.

Nota: O dente (1d) da ferramenta deve fazer reação na parte móvel do tensor da correia da distribuição.

- Operar na porca (2a) da ferramenta do tensor da correia até colocar a marca móvel do tensor da correia (2b) sob a marca fixa.

(E)
- Apertar os parafusos (1a) das polias de comando das árvores da distribuição no torque prescrito utilizando as ferramentas (1b) e (1c).

Nota: O valor do torque de aperto apresentado na tabela é o nominal; portanto, é necessário calcular o valor correto em função do comprimento da chave de prolongamento.
- Montar os mancais das árvores da distribuição no lugar dos gabaritos retirados e fixá-los com os relativos parafusos no torque prescrito.
- Dar dois giros na árvore de manivelas no sentido de rotação de modo a permitir o assentamento da correia da distribuição.

(F)
- Verificar se a marca móvel (1) do tensor da correia da distribuição coincide com a marca fixa.
- Caso as marcas não coincidam, descarregar ligeiramente a tensão do tensor operando na porca (2) da ferramenta de tensionamento até que as marcas coincidam.
- Apertar os parafusos (3) do tensor da correia da distribuição com o torque prescrito.
- Retirar a ferramenta de tensão da correia.
- Montar as tampas de válvulas nos cabeçotes esquerdo e direito.
- Montar as bobinas de ignição.
- Montar a caixa de aspiração de ar.
- Montar a tampa das bobinas de ignição no cabeçote esquerdo.
- Montar as tampas de proteção do comando da distribuição.
- Montar o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Montar a roda dianteira direita.
- Montar a proteção lateral traseira direita do vão do motor.
- Montar a proteção lateral dianteira direita do vão do motor.







Polias dentadas condutoras

RETIRADA

- Remover a proteção lateral dianteira direita do vão do motor.


- Remover a proteção lateral traseira direita do vão do motor.


- Remover a roda dianteira direita.
- Remover o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.


- Remover a polia da árvore de manivelas.


- Remover as tampas de proteção do comando da distribuição.


- Remover a correia dentada de comando da distribuição.


- Retirar a polia dentada (1) conduzida.


RECOLOCAÇÃO

- Verificar a presença e o correto posicionamento da chaveta e, em seguida, montar a polia dentada conduzida.
- Remover a tampa das bobinas de ignição do cabeçote esquerdo.


- Remover a caixa de aspiração de ar.


- Remover as bobinas de ignição.


- Remover as tampas das válvulas nos cabeçotes esquerdo e direito.


- Montar a correia dentada de comando da distribuição.

Nota: colocar a distribuição em fase.

- Montar as tampas de válvulas nos cabeçotes esquerdo e direito.
- Montar as bobinas de ignição.
- Montar a caixa de aspiração de ar.
- Montar a tampa das bobinas do cabeçote esquerdo.
- Montar as tampas de proteção do comando da distribuição.
- Montar a polia da árvore de manivelas.
- Montar o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Montar a roda dianteira direita.
- Montar a proteção lateral traseira do vão da roda dianteira direita.
- Montar a proteção lateral dianteira do vão da roda dianteira direita.






Polia dentada conduzida do cabeçote esquerdo

RETIRADA

- Remover a proteção lateral dianteira direita do vão do motor.
- Remover a proteção lateral traseira direita do vão do motor.
- Remover a roda dianteira direita.
- Remover o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Remover a polia da árvore de manivelas.
- Remover as tampas de proteção do comando da distribuição.
- Remover a correia dentada de comando da distribuição.

(A) - Soltar os parafusos (1a) das polias dentadas conduzidas do cabeçote esquerdo utilizando como contratorque a ferramenta (1b).

(B) - Retirar as polias dentadas conduzidas do cabeçote direito (1a) com a ferramenta (1b).


RECOLOCAÇÃO

- Montar as polias dentadas conduzidas do cabeçote esquerdo e fixá-las sem apertá-las.
- Remover a tampa da bobina de ignição do cabeçote esquerdo.
- Remover a caixa de aspiração de ar.
- Remover as bobinas de ignição.
- Remover as tampas de válvulas dos cabeçotes esquerdo e direito.
- Montar a correia dentada de comando da distribuição.

Nota: colocar a distribuição em fase.

- Montar as tampas de válvulas nos cabeçotes esquerdo e direito.
- Montar as bobinas de ignição.
- Montar a caixa de aspiração de ar.
- Montar a tampa das bobinas de ignição no cabeçote esquerdo.
- Montar as tampas de proteção do comando da distribuição.
- Montar a polia da árvore de manivelas.
- Montar o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Montar a roda dianteira direita.
- Montar a proteção lateral traseira direita do vão do motor.
- Montar a proteção lateral dianteira direita do vão do motor.







Polia dentada conduzida do cabeçote direito
RETIRADA

- Remover a proteção lateral dianteira direita do vão do motor.
- Remover a proteção lateral traseira direita do vão do motor.
- Remover a roda dianteira direita.
- Remover o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Remover a polia da árvore de manivelas.
- Remover as tampas de proteção do comando da distribuição .
- Remover a correia dentada de comando da distribuição.

(A) - Soltar os parafusos (1a) das polias dentadas conduzidas do cabeçote direito utilizando como contratorque a ferramenta (1b).

(B) - Retirar as polias dentadas conduzidas do cabeçote esquerdo (1a) com a ferramenta (1b).


RECOLOCAÇÃO

- Montar as polias dentadas conduzidas do cabeçote direito e fixá-las com os relativos parafusos sem apertá-los.
- Remover a tampa da bobina de ignição do cabeçote esquerdo.
- Remover a caixa de aspiração de ar.
- Remover as bobinas de ignição.
- Remover as tampas de válvulas dos cabeçotes direito e esquerdo.
- Montar a correia dentada de comando da distribuição.

Nota: colocar a distribuição em fase.

- Montar as tampas de válvulas nos cabeçotes direito e esquerdo.
- Montar as bobinas de ignição.
- Montar a caixa de aspiração de ar.
- Montar a tampa das bobinas de ignição do cabeçote esquerdo.
- Montar as tampas de proteção do comando da distribuição.
- Montar a polia da árvore de manivelas.
- Montar o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Montar a roda dianteira direita.
- Montar a proteção lateral traseira direita do vão do motor.
- Montar a proteção lateral dianteira direita do vão do motor.
