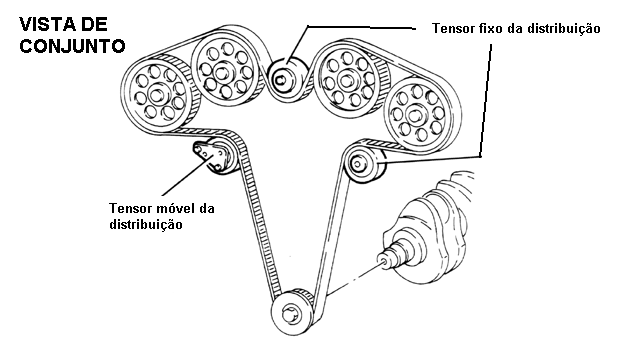

Vista de conjunto

---

Tensor móvel

RETIRADA

- Remover a proteção lateral dianteira direita do vão do motor.
- Remover a proteção lateral traseira direita do vão do motor.
- Remover a roda dianteira direita.
- Remover o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.


- Remover a polia da árvore de manivelas.


- Remover as tampas de proteção do comando da distribuição.


- Remover a correia dentada de comando da distribuição.


- Para o tensor fixo superior, operar como segue:
- Soltar os parafusos (1a) e retirar o tensor fixo superior do comando da distribuição (1b).
- Soltar os parafusos (2a) e retirar o tensor fixo inferior do comando da distribuição (2b).

RECOLOCAÇÃO

- Montar o tensor fixo do comando da distribuição e fixá-lo com o relativo parafuso no torque prescrito.
- Remover a tampa das bobinas de ignição do cabeçote esquerdo.


- Remover a caixa de aspiração de ar.


- Remover as bobinas de ignição.


- Remover as tampas das válvulas dos cabeçotes esquerdo e direito.


- Montar a correia dentada de comando da distribuição.

Nota: Colocar a distribuição em fase.

- Montar as tampas das válvulas nos cabeçotes esquerdo e direito.
- Montar as bobinas de ignição.
- Montar a caixa de aspiração de ar.
- Montar a tampa das bobinas de ignição do cabeçote esquerdo.
- Montar as tampas de proteção do comando da distribuição.
- Montar a polia da árvore de manivelas.
- Montar o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Montar a roda dianteira direita.
- Montar a proteção lateral traseira direita do vão do motor.
- Montar a proteção lateral dianteira direita do vão do motor.

---

Tensor fixo

RETIRADA

- Remover a proteção lateral dianteira direita do vão do motor.
- Remover a proteção lateral traseira direita do vão do motor.
- Remover a roda dianteira direita.
- Remover o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.


- Remover a polia da árvore de manivelas.


- Remover as tampas de proteção do comando da distribuição.


- Remover a correia dentada de comando da distribuição.


- Para o tensor fixo superior, operar como segue:
- Soltar os parafusos (1a) e retirar o tensor fixo superior do comando da distribuição (1b).
- Soltar os parafusos (2a) e retirar o tensor fixo inferior do comando da distribuição (2b).

RECOLOCAÇÃO

- Montar o tensor fixo do comando da distribuição e fixá-lo com o relativo parafuso no torque prescrito.
- Remover a tampa das bobinas de ignição do cabeçote esquerdo.


- Remover a caixa de aspiração de ar.


- Remover as bobinas de ignição.


- Remover as tampas das válvulas dos cabeçotes esquerdo e direito.


- Montar a correia dentada de comando da distribuição.

Nota: Colocar a distribuição em fase.

- Montar as tampas das válvulas nos cabeçotes esquerdo e direito.
- Montar as bobinas de ignição.
- Montar a caixa de aspiração de ar.
- Montar a tampa das bobinas de ignição do cabeçote esquerdo.
- Montar as tampas de proteção do comando da distribuição.
- Montar a polia da árvore de manivelas.
- Montar o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Montar a roda dianteira direita.
- Montar a proteção lateral traseira direita do vão do motor.
- Montar a proteção lateral dianteira direita do vão do motor.

---
