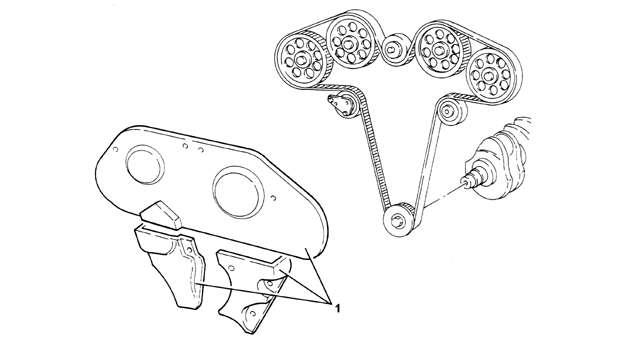

Tampas de proteção do comando

RETIRADA

- Remover a proteção lateral dianteira direita do vão do motor.
- Remover a proteção lateral traseira direita do vão do motor.
- Remover a roda dianteira direita.
- Remover o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Remover a correia única dos órgãos do motor.
- Remover o reservatório do líquido da direção hidráulica.
- Soltar os parafusos e retirar o suporte do reservatório do líquido da direção hidráulica.

(A)
- Soltar os parafusos (1a) e retirar a tampa de proteção superior do comando da distribuição (1b).
- Remover o tensor móvel da correia única dos órgãos do motor.

(B) - Soltar os parafusos (1a) e retirar as tampas de proteção inferiores do comando da distribuição (1b).

RECOLOCAÇÃO

- Montar as tampas de proteção inferiores do comando da distribuição.
- Montar o tensor móvel da correia únoca dos órgãos do motor.
- Montar a tampa superior de proteção do comando da distribuição e fixá-la com os relativos parafusos.
- Montar o suporte do reservatório do líquido da direção hidráulica e fixá-lo com os relativos parafusos.
- Montar o reservatório do líquido da direção hidráulica.

Nota: Efetuar a sangria.

- Montar a correia única dos órgãos do motor.
- Montar o elemento dianteiro e o elemento traseiro da proteção do vão da roda dianteira direita.
- Montar a roda dianteira direita.
- Montar a proteção lateral traseira direita do vão do motor.
- Montar a proteção lateral dianteira direita do vão do motor.
