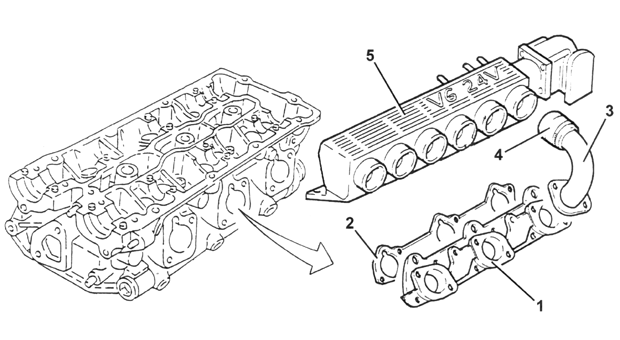

Vista de conjunto
Coletor de admissão-R.R. e substituição da junta
RETIRADA
- Remover os condutos de admissão.
- Remover a tubulação de combustível completa com eletroinjetores.
- Soltar os parafusos (1a) e retirar o coletor de admissão (1b) em questão, completo com guarnição.
RECOLOCAÇÃO
- Montar o coletor de admissão completo com uma nova guarnição e fixá-lo com os relativos parafusos no torque prescrito.
- Montar a tubulação dce combustível completa de
eletroinjetores.
- Montar os coletores de admissão completos de
guarnição.
Conduto de admissão-R.R. e substituição da junta
RETIRADA
- Afrouxar as abraçadeiras (1) de fixação dos tubos de admissão na caixa de aspiração de ar.
- Soltar os parafusos (2a) e retirar os tubos de admissão (2b).
- Retirar as guarnições (3).
RECOLOCAÇÃO
- Montar os tubos de admissão completos com novas guarnições e fixá-los com os relativos parafusos.
- Apertar as abraçadeiras de fixação dos tubos de admissão na caixa de aspiração de ar.
Caixa de ar-R.R.
RETIRADA
- Remover a mangueira entre o dispositivo ressonador e o
corpo borboleta.
(A)
- Afrouxar as abraçadeiras (1) de fixação dos tubos de admissão na caixa de aspiração de ar.
- Desligar a tubulação (2) de tomada de depressão da caixa de aspiração de ar.
- Desligar a tubulação (3) de recirculação dos vapores de óleo da caixa de aspiração de ar.
- Desligar a tubulação (4) de recuperação dos vapores de combustível da caixa de aspiração de ar.
- Soltar os parafusos (5a) e afastar o separador dos vapores de óleo (5b) da caixa de aspiração de ar.
(B) - Desligar a conexão elétrica (1) do corpo de borboleta integrado com D.V.L.
(C) - Soltar os parafusos (1a) e retirar a caixa de aspiração de ar (1b).
RECOLOCAÇÃO
- Montar a caixa de aspiração de ar ligando-a aos tubos de admissão e fixá-la com os relativos parafusos.
- Ligar a conexão elétrica ao corpo com borboleta integrado com D.V.L.
- Recolocar o separador dos vapores de óleo em sua sede e fixá-lo com os relativos parafusos à caixa de aspiração de ar.
- Ligar a tubulação de recuperação dos vapores de combustível à caixa de aspiração de ar.
- Ligar a tubulação de recirculação dos vapores de óleo à caixa de aspiração de ar.
- Ligar a tubulação de tomada de depressão à caixa de aspiração de ar.
- Apertar as abraçadeiras de fixação dos tubos de admissão à caixa de aspiração de ar.
- Montar a mangueira entre o dispositivo ressonador e o
corpo borboleta.
