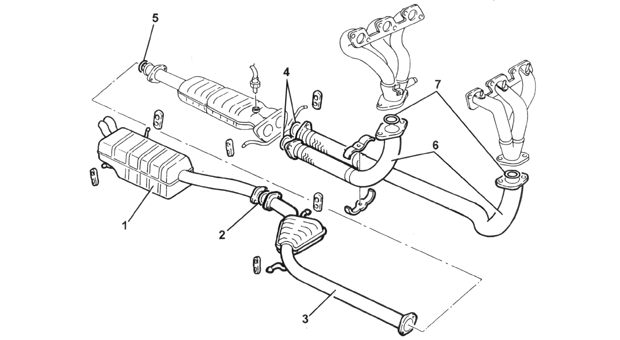

Tubulação de descarga completa-R.R.

RETIRADA

- Colocar o veículo no elevador.
- Remover a chapa de proteção do motor.
- Remover as tubulações de descarga de saída dos coletores esquerdo e direito.

(A) - Desligar a conexão elétrica (1) da sonda lambda e desencaixar o relativo chicote das abraçadeiras.

(B)
- Colocar um macaco hidráulico sob o catalisador.
- Soltar os parafusos (1a) e retirar o catalisador (1b) completo com sonda lambda.
- Retirar o anel (2) de vedação.

(C)
- Colocar um macaco hidráulico (1) sob o silencioso de descarga intermediário.
- Desencaixar o silencioso de descarga intermediário dos coxins elásticos (2) de suporte.

(D)
- Soltar os parafusos (1a) e retirar o silencioso de descarga intermediário (1b).
- Retirar o anel (2) de vedação.

(E)
- Colocar um macaco hidráulico (1) sob o silencioso de descarga traseiro.
- Desencaixar o silencioso de descarga traseiro dos coxins elásticos (2) de suporte.

(F) - Retirar o silencioso (1) de descarga traseiro.

RECOLOCAÇÃO

- Recolocar em sua sede o silencioso de descarga traseiro e fixá-lo aos coxins elásticos de suporte.
- Retirar o macaco hidráulico sob o silencioso de descarga traseiro.

(G)
- Montar o silencioso de descarga intermediário (1a) completo com anel de vedação (1b) e fixá-lo com os relativos parafusos (1c) no torque prescrito.
- Fixar o silencioso de descarga intermediário aos coxins elásticos de suporte.
- Retirar o macaco hidráulico sob o silencioso intermediário.

(H)
- Montar o catalisador (1a) completo com anel de vedação (1b) e fixá-lo com os relativos parafusos (1c) no torque prescrito.
- Retirar o macaco hidráulico sob o catalisador.
- Ligar a conexão elétrica da sonda lambda e fixar o chicote elétrico com as relativas abraçadeiras.
- Montar as tubulações de descarga nos coletores direito e esquerdo.
- Montar a chapa de proteção do motor.
- Retirar o veículo do elevador.

Silencioso de descarga traseiro-R.R.

RETIRADA

- Colocar o veículo no elevador.

(A)
- Colocar um macaco hidráulico (1) sob o silencioso de descarga traseiro.
- Desencaixar o silencioso de descarga traseiro dos coxins elásticos (2) de suporte.

(B)
- Soltar os parafusos (1a) e retirar o silencioso de descarga traseiro (1b).
- Retirar o anel de vedação.

RECOLOCAÇÃO

- Recolocar em sua sede o silencioso de descarga traseiro completo com o anel de vedação e fixá-lo com os relativos parafusos no torque prescrito.
- Fixar o silencioso de descarga traseiro aos coxins elásticos de suporte.
- Retirar o macaco hidráulico sob o silencioso de descarga traseiro.
- Retirar o veículo do elevador.

Silencioso de descarga intermediário-R.R.

RETIRADA

- Colocar o veículo no elevador.

(A)
- Colocar um macaco hidráulico (1) sob o silencioso de descarga intermediário.
- Desencaixar o silencioso de descarga intermediário dos coxins elásticos (2) de suporte.

(B)
- Soltar os parafusos (1) de fixação do silencioso de descarga intermediário ao catalisador.
- Soltar os parafusos (2) de fixação do silencioso de descarga intermediário ao silencioso de descarga traseiro.
- Retirar o silencioso de descarga (3) intermediário.
- Retirar os anéis (4) de vedação.

RECOLOCAÇÃO

(C)
- Recolocar em sua sede o silencioso de descarga intermediário (1a) completo com anéis de vedação (1b) e fixá-lo com os relativos parafusos (1c) no torque prescrito.
- Fixar o silencioso de descarga intermediário aos coxins elásticos de fixação.
- Retirar o macaco hidráulico sob o silencioso de descarga intermediário.
- Retirar o veículo do elevador.

Junta de conexão dianteira do catalizador-Substituição

RETIRADA

- Colocar o veículo no elevador.
- Soltar os parafusos (1) de fixação do catalisador às tubulações de descarga de saída dos coletores.
- Retirar a guarnição (2) de fixação dianteira do catalisador.

RECOLOCAÇÃO

- Montar uma nova guarnição de fixação dianteira ao catalisador.
- Apertar os parafusos de fixação do catalisador às tubulações de descarga dos coletores no torque prescrito.
- Retirar o veículo do elevador.

Anel de retenção traseiro do catalizador-Substituição

RETIRADA

- Colocar o veículo no elevador.
- Soltar os parafusos (1) de fixação do catalisador ao silencioso de descarga intermediário.
- Retirar o anel (2) de vedação traseiro do catalisador.

RECOLOCAÇÃO

- Montar um novo anel de vedação traseiro no catalisador.
- Apertar os parafusos de fixação do catalisador ao silencioso intermediário no torque prescrito.
- Retirar o veículo do elevador.

Tubulação de saída do coletor de descarga-R.R.
RETIRADA

- Colocar o veículo no elevador.
- Remover a chapa de proteção do motor.

(A)
- Soltar o parafuso (1a) e retirar os suportes (1b) de ligação das tubulações de descarga de saída dos coletores.
- Soltar as porcas (2a), os parafusos (2b) e retirar a tubulação de descarga esquerda (2c).
- Retirar as relativas guarnições.

Nota: Operar analogamente para a tubulação de descarga de saída do coletor de descarga direito.

RECOLOCAÇÃO

(B)
- Montar a tubulação de descarga de saída do coletor esquerdo (1a) completa com as relativas guarnições e fixá-la com as porcas (1b) e os parafusos (1c) no torque prescrito.
- Montar os suportes (2a) de ligação das tubulações de descarga de saída dos coletores e fixá-las com o relativo parafuso (2b).
- Montar a chapa de proteção do motor.
- Retirar o veículo do elevador.

Junta de união da tubulação de descarga ao motor-Substituição

RETIRADA

- Colocar o veículo no elevador.
- Remover a chapa de proteção do motor.

- Soltar o parafuso (1a) e retirar os suportes (1b) de ligação das tubulações de descarga de saída dos coletores.
- Soltar as porcas (2) e desligar até o necessário a tubulação de descarga de saída do coletor de descarga.
- Retirar a guarnição (3) de fixação da tubulação de descarga ao motor.

RECOLOCAÇÃO

- Montar uma nova guarnição de fixação da tubulação de descarga ao motor.
- Apertar as porcas de fixação da tubulação de descarga ao motor no torque prescrito.
- Montar os suportes de ligação das tubulações de descarga de saída dos coletores e fixá-los com o relativo parafuso.
- Montar a chapa de proteção do motor.
- Retirar o veículo do elevador.
