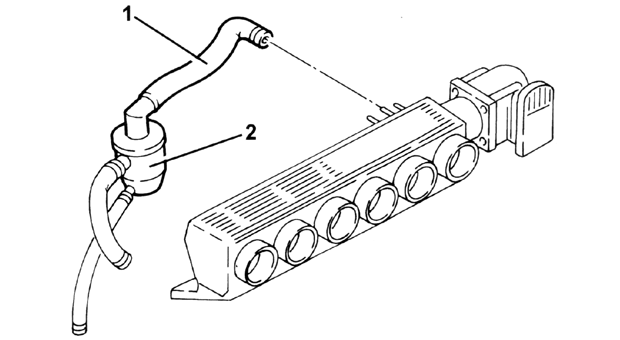

Tubulação do separador de vapores de óleo do motor-R.R.

RETIRADA

- Afrouxar as abraçadeiras (1a) e retirar a tubulação do separador dos vapores de óleo do motor à aspiração (1b).

RECOLOCAÇÃO

- Montar a tubulação do separador dos vapores de óleo do motor à aspiração e fixá-la com as relativas abraçadeiras.

Separador de vapores de óleo do motor-R.R.

RETIRADA

- Desligar o tubo (1) de recuperação dos vapores de óleo do separador.
- Desligar o tubo (2) de recirculação dos vapores de óleo do separador.
- Desligar o tubo (3) de recuperação do óleo condensado do separador.
- Soltar os parafusos (4a) e retirar o separador dos vapores de óleo do motor (4b).

RECOLOCAÇÃO

- Montar o separador dos vapores de óleo do motor e fixá-lo com os relativos parafusos.
- Ligar as tubulações ao separador.
