Óleo do motor-Verificação do nível

Nota: O controle deve ser feito com o veículo em local plano e alguns minutos após o desligamento do motor.
- Através da vareta (1), verificar se o nível do óleo do motor está compreendido entre as marcas MIN e MAX existentes na mesma.
- Se necessário, restabelecer o nível introduzindo o óleo prescrito após retirada da tampa (2) do bocal de abastecimento.

Nota: Não ultrapassar a marca MAX.

- Colocar a tampa do bocal de abastecimento.
- Funcionar o motor por alguns segundos e aguardar alguns minutos após o desligamento.
- Verificar novamente o nível do óleo e em seguida introduzir a fundo a vareta em sua sede.

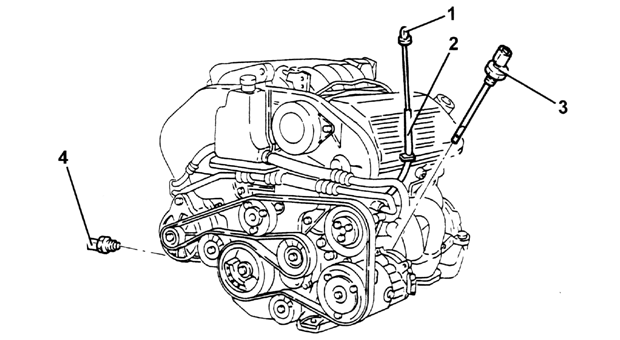

Tubo da haste do nível de óleo-R.R.

RETIRADA

- Colocar o veículo no elevador.
- Remover a chapa de proteção do motor.
(A)
- Soltar a porca (1) de fixação do tubo da vareta do nível de óleo do motor ao bloco.

(B)
- Puxar para cima e retirar o tubo (1) da vareta do nível de óleo do motor, desencaixando-a do suporte.

RECOLOCAÇÃO

- Recolocar o tubo da vareta do nível de óleo do motor em sua sede e fixá-lo ao suporte.
- Apertar a porca de fixação do tubo da vareta do nível de óleo do motor ao bloco.
- Montar a chapa de proteção do motor.
- Retirar o veículo do elevador.

Sensor do nível de óleo-R.R.
RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.
(A)
- Desligar a conexão elétrica (1) do sensor de nível de óleo do motor.
- Remover a chapa de proteção do motor.

(B) - Soltar e retirar o sensor (1) de nível de óleo do motor.

RECOLOCAÇÃO

- Montar o sensor de nível de óleo do motor e apertá-lo com o torque prescrito.
- Montar a chapa de proteção do motor.
- Ligar a conexão elétrica do sensor de nível de óleo do motor.
- Ligar o terminal (-) da bateria.
- Retirar o veículo do elevador.

Interruptor da luz espia de pressão do óleo-R.R.

RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.
- Remover a chapa de proteção do motor.

- Desligar a conexão elétrica (1) do interruptor da luz espia da pressão de óleo do motor.
- Soltar e retirar o interruptor da luz espia (2) da pressão de óleo do motor.

RECOLOCAÇÃO

- Montar o interruptor da luz espia de pressão de óleo do motor e apertá-lo com o torque prescrito.
- Ligar a conexão elétrica ao interruptor da luz espia de pressão de óleo do motor.
- Montar a chapa de proteção do motor.
- Ligar o terminal (-) da bateria.
- Retirar o veículo do elevador.
