Vista de conjunto






Eletroventilador de arrefecimento-R.R.

RETIRADA

- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.

(A)

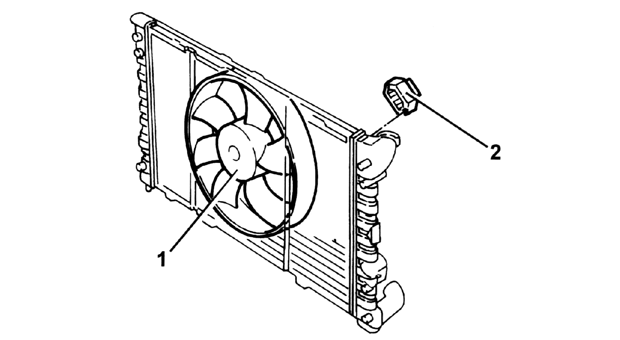

- Desligar a conexão elétrica (1) do eletroventilador de arrefecimento do radiador.
- Desligar a conexão elétrica (2) do resistor do eletroventilador do radiador do motor.

(B) - Soltar os parafusos (1a) e afastar o filtro desidratador / acumulador (1b) completo com suporte e tubulações.

(C)- Desapertar os parafusos (1a) e remover o eletroventilador de arrefecimento do motor (1b).


RECOLOCAÇÃO

- Montar o eletroventilador do arrefecimento do motor e fixá-lo com os relativos parafusos.
- Recolocar em sua sede o filtro desidratador / acumulador completo com suporte e tubulações e fixá-lo com os relativos parafusos.
- Ligar a conexão elétrica ao eletroventilador de arrefecimento do radiador.
- Ligar a conexão elétrica ao resistor do eletroventilador do radiador do motor.
- Ligar o terminal (-) da bateria.



1088E10 - ELETROVENTILADOR DE ARREFECIMENTO DO RADIADOR - R.R.

RETIRADA

- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.

(A)
- Desligar a conexão elétrica (1) do eletroventilador de arrefecimento do radiador.
- Desligar a conexão elétrica (2) do resistor do eletroventilador do radiador do motor.

(B) - Soltar os parafusos (1a) e afastar o filtro desidratador / acumulador (1b) completo com suporte e tubulações.

(C)- Desapertar os parafusos (1a) e remover o eletroventilador de arrefecimento do motor (1b).



RECOLOCAÇÃO

- Montar o eletroventilador do arrefecimento do motor e fixá-lo com os relativos parafusos.
- Recolocar em sua sede o filtro desidratador / acumulador completo com suporte e tubulações e fixá-lo com os relativos parafusos.
- Ligar a conexão elétrica ao eletroventilador de arrefecimento do radiador.
- Ligar a conexão elétrica ao resistor do eletroventilador do radiador do motor.
- Ligar o terminal (-) da bateria.






Resistor do eletroventilador-R.R.

RETIRADA

- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.
- Remover a proteção lateral dianteira direita e esquerda do vão do motor.


- Remover a proteção da travessa dianteira do vão do motor.


- Desligar as conexões elétricas (1) do resistor do eletroventilador de arrefecimento do motor.
- Soltar os parafusos (2a) e retirar o resistor do eletroventilador de arrefecimento do motor (2b).


RECOLOCAÇÃO

- Montar o resistor do eletroventilador de arrefecimento do motor e fixá-lo com os relativos parafusos.
- Ligar as conexões elétricas ao resistor do eletroventilador de arrefecimento do motor.
- Montar a proteção da travessa dianteira do vão do motor.
- Montar a proteção lateral dianteira direita e esquerda do vão do motor.
- Ligar o terminal (-) da bateria.
