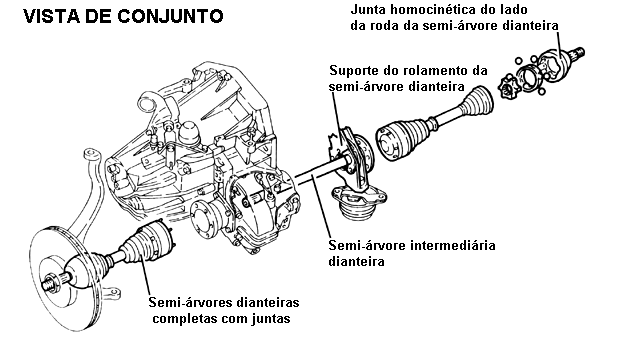

Vista de conjunto




Semi-árvore completa com juntas-R.R.

RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda dianteira.
- Retirar o elemento dianteiro de proteção do vão da roda.
- Retirar a chapa de proteção do motor.

(A)
- Retirar as duas cravações e soltar a porca (1) da semi-árvore ao montante do cubo.
- Soltar os parafusos de fixação (2) da semi-árvore.
- Retirar as chapas de segurança (3).
- Retirar o garfo inferior de ligação do amortecedor da suspensão dianteira ao braço oscilante.
- Levantar o montante do cubo com um macaco hidráulico e fixá-lo provisoriamente ao braço oscilante superior.

(B)
- Girar o disco dos freios para a esquerda e retirar a semi-árvore completa com juntas (1).


RECOLOCAÇÃO

- Recolocar em sua sede a semi-árvore completa com juntas.
- Desencaixar o montante do cubo do braço oscilante superior e abaixá-lo com o macaco hidráulico.
- Recolocar o garfo inferior de ligação do amortecedor da suspensão dianteira ao braço oscilante.

(C) - Montar as chapas de segurança (1a) e apertar os parafusos (1b) de fixação da semi-árvore no torque prescrito.

(D) - Apertar a porca (1a) de fixação da semi-árvore ao montante do cubo no torque prescrito utilizando a ferramenta (1b) para o aperto no ângulo.

(E)
- Com uma talhadeira, cravar o colar da porca com duas cravações (1) como indicado na figura.
- Recolocar a chapa de proteção do motor.
- Recolocar o elemento dianteiro de proteção do vão da roda.
- Recolocar a roda dianteira.
- Retirar o veículo do elevador.






Junta homocinética lado roda-R.R.c/semi-árv.retir.

RETIRADA

(A)
- Retirar as abraçadeiras de fixação (1) da coifa.
- Afastar a coifa (2).

(B)
- Apertar o necessário o anel elástico de aperto (1) da junta homocinética do lado da roda.
- Retirar a junta homocinética do lado da roda (2a) com ferramenta (2b).
- Retirar o anel elástico de aperto da junta homocinética do lado da roda.
- Retirar a coifa.



RECOLOCAÇÃO

- Montar uma nova coifa.
- Montar um novo anel elástico de aperto da junta homocinética do lado da roda.
- Montar a junta homocinética do lado da roda.
- Recolocar a coifa em sua sede e fixá-la com as relativas abraçadeiras.




Semi-árvore intermediária-R.R.c/semi-árv.retir.

RETIRADA

- Retirar a tubulação de descarga de saída do coletor (direita).


Nota: Recolher o óleo do câmbio em um recipiente adequado.
